Оптическая муфта SYNO Dome Closure STP24

Серия муфт SYNO Dome Closure предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для "холодной" герметизации (не требуется применение огня или использование нагревательных устройств) и проста в монтаже в целом. Служит для защиты места сращивания и разветвления оптического кабеля при установки в телефонной канализации, на открытом воздухе (на стене, на опоре).
Емкость муфт данной серии составляет от 144 до 1152 сварок и может заменить собой уличный телекоммуникационный оптический шкаф.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Каждая муфта имеет 8 независимых сегментов для кабельных вводов с доступом в процессе эксплуатации к каждому сегменту. Кабельные вводы рассчитаны на кабели от 2 до 28 мм или на микротрубки от 5 до 14 мм.

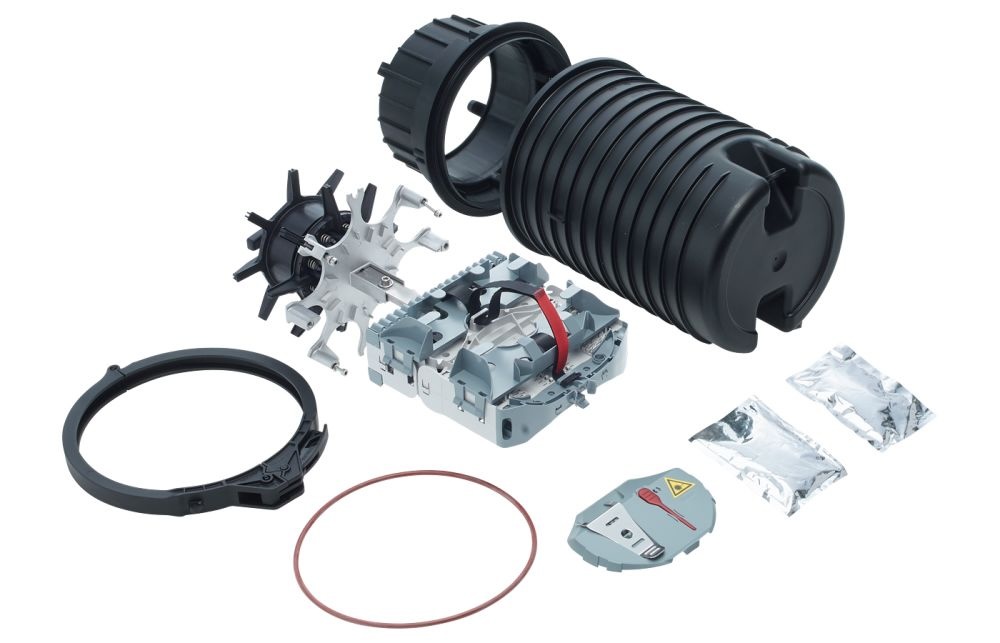

Конструктивно муфта состоит из корпуса, сектора под кабельный вводы и двухстороннего кабельного органайзера. SYNO разделены на три типоразмера: 2х12 слотов до 288 сварок, 2х24 слота до 576 сварок и 2х48 слотов до 1152 сварок. Внутри органайзера также предусмотрено место для выкладки транзитных-неразрезаемых модулей.
Герметизация муфты осуществляется при помощи уплотнительного кольца и кольцевого замка, которые обеспечивают многократный доступ в муфту без замены каких-либо деталей. Для герметизации вводов кабеля предусмотрены уникальные кабельные вводы. Кассеты имеют стандартный размер и занимают одно или два места в органайзере. Возможна установка кассет разной толщины в одной муфте.


По умолчанию муфта SYNO Dome Closure STP24 поставляется, как пустой корпус. Внутри установлен только двухсторонний органайзер на 12 слотов с каждой стороны.
Мы комплектуем муфту на этапе размещения заказа в R&M в соотвествии с требованиями заказчика, включая необходимые позиции, представленные ниже:
1. Оптические кассеты (количество определяется в соотвествии со свободными слотами под кассеты)
    1.1 Single Circuit Splice Tray for 12 HS splices, арт. 804270;

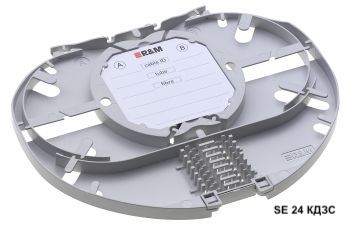

    1.2 Single Element Splice Tray for 24 HS splices, арт. 508436;

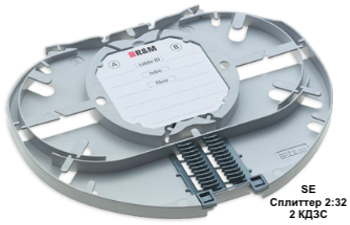

    1.3 Splitter Tray SCM grey, арт. 508439;

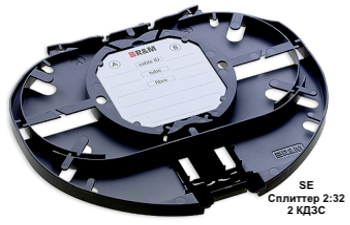

    1.4 Splitter Tray SCM black, арт. 812556.
2. Кабельные вводы
     2.1 SYNO-D25-SGB-1x25-28mm - арт. 812567;
     2.2 SYNO-D25-SGB-1x20-25mm - арт. 812566;
     2.3 SYNO-D25-SGB-1x12-21mm - арт. 812565;
     2.4 SYNO-D25-SGB-2x7-14mm - арт. 812564;

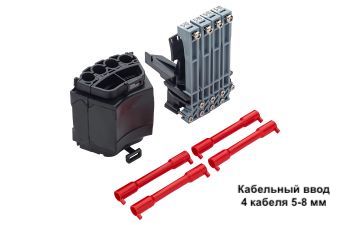

     2.5 SYNO-D25-SGB-4x5-10mm - арт. 812563;
     2.6 SYNO-D25-SGB-8x3-5mm - арт. 812562;

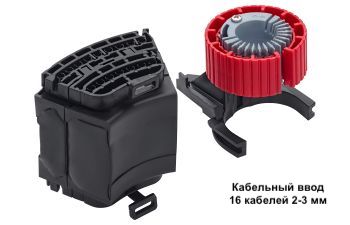

     2.7 SYNO-D25-SGB-16x2-3mm - арт. 812561;
     2.8 SYNO-D25-SGB-BLIND - арт. 812568.
3. КДЗС
    3.1 Heat Shrink Splice Protection Ø3.0x 45 mm - КДЗС диаметром 3,0 мм и длиной 45 мм после термоусадки, арт. 319212;
    3.2 Heat Shrink Splice Protection Ø3.0x 60 mm - КДЗС диаметром 3,0 мм и длиной 60 мм после термоусадки, арт. 30087.
4. Комплекты заземления
    4.1 SYNO-D25-GRDG-TERM, арт. 812570 - комплект для заземления 1 кабеля.
5. Элемент крепления муфты к опоре
    5.1 SYNO-D25-MBRACKET - металлический крепеж для муфт SYNO к опоре, арт. 812569.
6. SYNO-D25-FIX-EXT - дополнительный элемент крепления и организации кабелей перед вводом в муфту, арт. 812571.
7. PLC сплиттеры: неоконеченные под сварку (чаще используются производства сторонних производителей рекомендуемых заказчиком)

* в списке комплектации представлены только позиции, применяемые на территории стран СНГ. Другие позиции могут быть предложены, исходя из НЕ типовой задачи заказчика

** при комплектации обязательно стоит принимать во внимание, что количество слотов под кассеты и  количество кабельных вводов фиксировано. Используя, например, 7 кабельных вводов под кабель 28 мм под другие кабели у вас останется всего один свободный сегмент.
