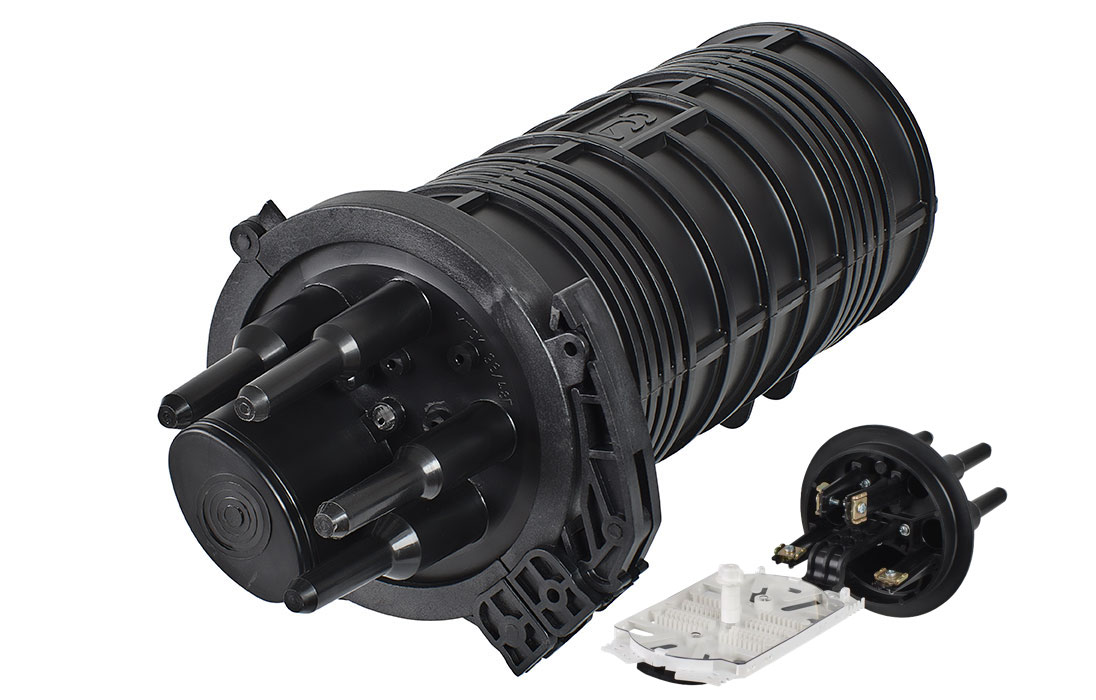

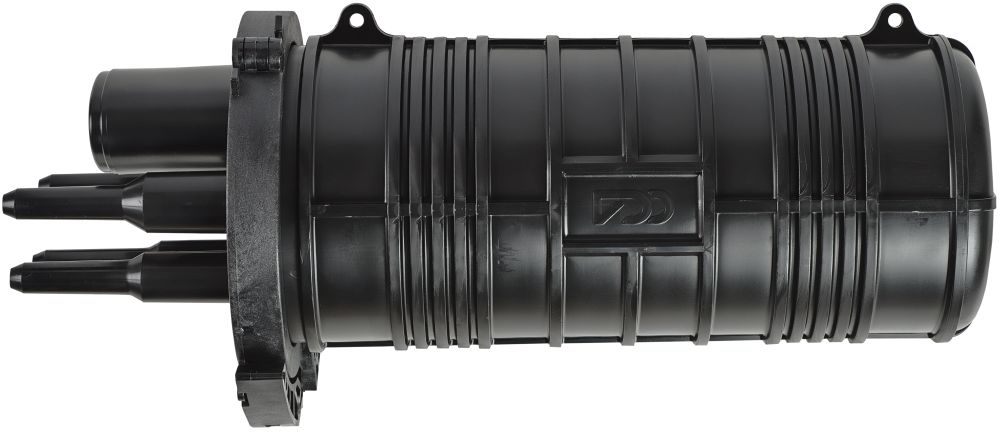

Оптическая тупиковая муфта МТОК-Л6/144 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК. С помощью модифицированного кронштейна в муфту помещается до 4-х кассет КТ3645.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Наименование
|
Муфта МТОК-Л6/144-1КТ3645-К ССД |
Цвет
|
Черный |
Класс защиты IP
|
68 |
Рабочая температура, °C
|
от -60 до +70 |
Габариты, мм
|
416х188 (Ø корпуса) |
Общее количество сварок
|
до 144 |
Количество и размер кабельных вводов
|
круглый ступенчатый, до 20/16 мм - 4 шт.; овальный, до 25 мм/транзит - 2/1 шт. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6». Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК. С помощью модифицированного кронштейна в муфту помещается до 4-х кассет КТ3645. |
Типы кассет
|

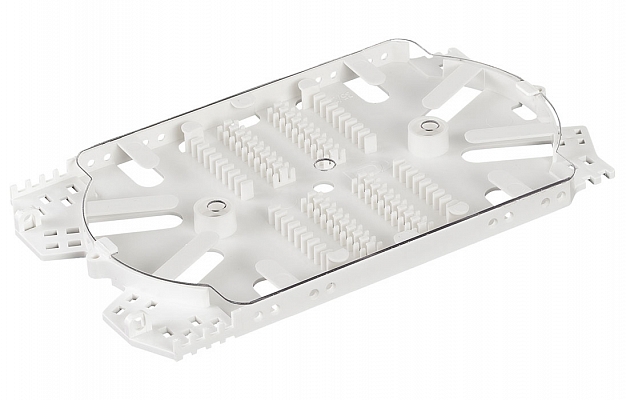

КС-3645 (общее количество кассет - до 4 шт. с помощью специального модифицированного кронштейна, в данной комплектации кассета - 1 шт.) |
Материал
|
Пластик |
Исполнение
|
Купольная |
Конструкция
|

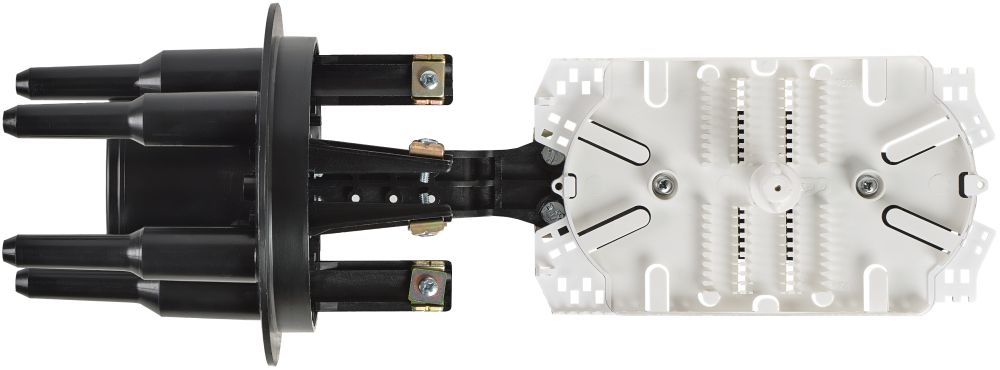

Муфта с внутренним конструктивом под установку кассет типа 3645. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. |
Вес оборудования, кг
|
1,3 |
Код товара/Артикул
|
130105-00944 |
Комплектация
|
Корпус (оголовник, кожух, хомут) - 1 шт.; Кассета КС-3645 с крышкой - 1 шт.; Гильзы КДЗС 4525 - 20 шт.; Пинцет для укладки КДЗС - 1 шт.; Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.; Комплект маркеров и стяжек - 1 шт. |
