Европейские телеком-операторы
Самые крупные национальные операторы связи в Европе к 2015 году полностью закончили концепцию строительства кабельной канализации на основе микротрубок и микрокабелей, подготовив соответствующие технические требования и стандарты.
Постепенная эволюция кабельных сетей происходит с 2002 года.
Deutsche Telekom AG – безусловный лидер с самыми высокими требованиями, является эталоном для остальных компаний Европы.
Эволюция сетей Deutsche Telekom AG
С 2002 года Deutsche Telekom AG поэтапно изменил свою кабельную канализацию с трубы диаметром 110 мм на микротрубки 16-7 мм. В 2015 году был внедрен стандарт по внутридомовому подключению абонентов.

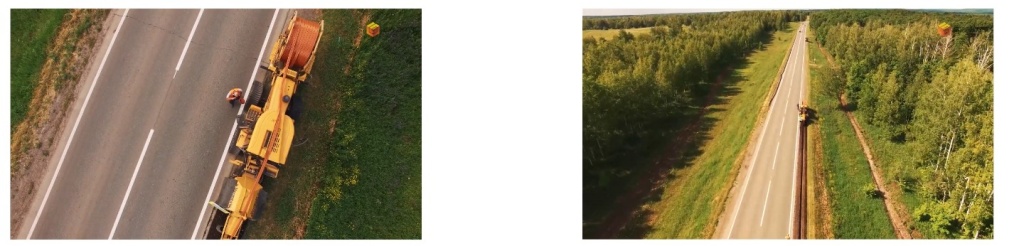

Микроканализация вдоль автодорог
ТОО «ID-PRIME» и группа компаний «PRIME»объединила четыре безусловных европейских лидера в области телекоммуникаций в одну общую команду.
Мы предлагаем единое адаптированное решение по эволюции существующих кабельных сетей и кабельной канализации Республики Казахстан.
На текущий момент самым оптимальным местом для прокладки независимой микроканализации является ОБОЧИНА ЛЮБОЙ АВТОМОБИЛЬНОЙ ДОРОГИ.
Услуги и развитие государственных программ
Реализация проекта «Цифровые дороги Казахстана» даст огромный толчок к развитию множества государственных программ, а также решит проблемы отдельных операторов связи и ведомственных учреждений.
Электронное правительство
IoT - Интернет вещей
Телемедицина
Дистанционное образование
Системы видеонаблюдения за важными объектами
Беспилотное автоматическое сельское хозяйство
Управление транспортными коммуникациями
Широкополосный доступ в Интернет в малые населенные пункты
Опыт других стран
Данная технология с 2015 года является единственным, безальтернативным стандартом для Германии, Франции, Великобритании, Австрии, Бельгии, Голландии и других европейских стран.
Базовой технология является и для США и Японии.
В России уже в течение более, чем 5-ти лет данную технологию при поддержке правительства Российской Федерации реализует самарская компания ООО «СМАРТС».
Технология
Траншея всего 5-10 см
Глубина прокладки 40 см
Возможность прокладки свыше 50 каналов
До 48 оптических волокон в среднем на один канал
(от 4 до 288)
До 40 Гбит/с один неуплотненный оптический линк
Общая расчетная пропускная способность 96 Тбит/с!
Стоимость
В 2-3 РАЗА снижение затрат на строительство и эксплуатацию ВОЛСВ 2-3 РАЗА увеличивается скорость выполнения работ
Сравнение объема работ по прокладке

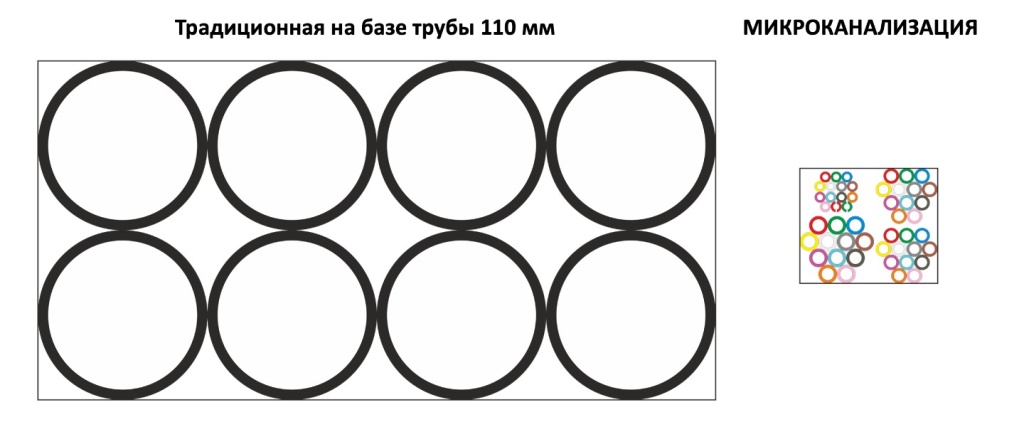

Сравнительный расчет двух технологий для строительства 8 каналов
Канализации показаны в относительном масштабе с соблюдением всех геометрических размеров
Больше, чем в 4 раза
Кабельные сети
ТОО «ID-Prime» предлагает произвести эволюцию кабельных сетей и кабельной канализации в следующих сегментах сети:
ØРазвитие существующей сети
ØСтроительство новых сетей
ØГородские кабельные сети
ØРазвитие существующей городской кабельной сети
ØСтроительство новой городской кабельной канализации
Подключение абонентов частного сектора

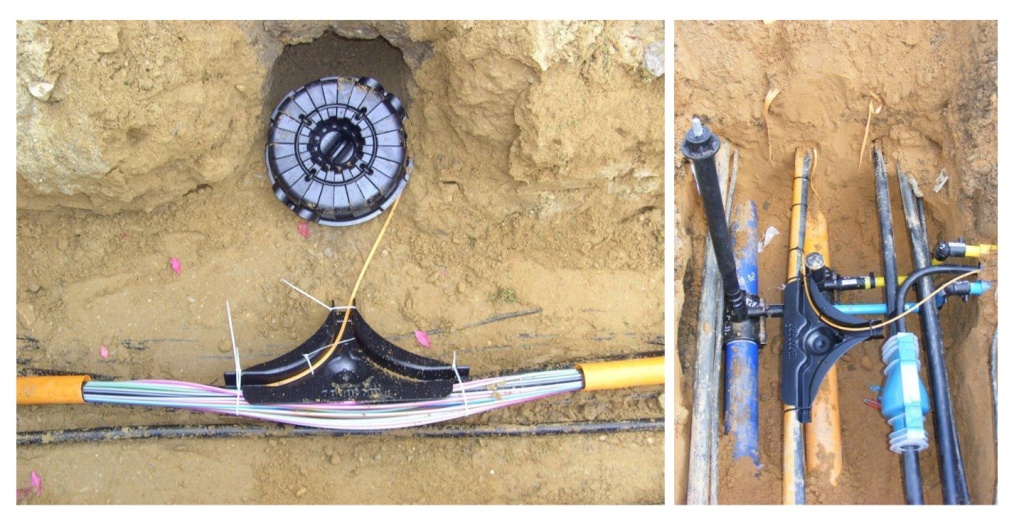

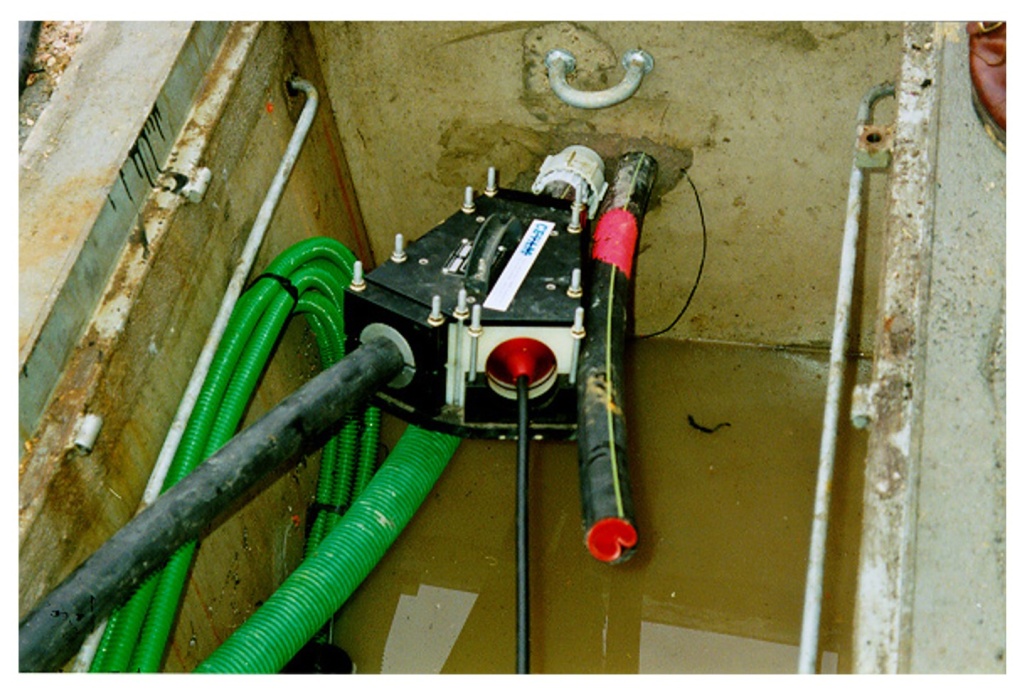

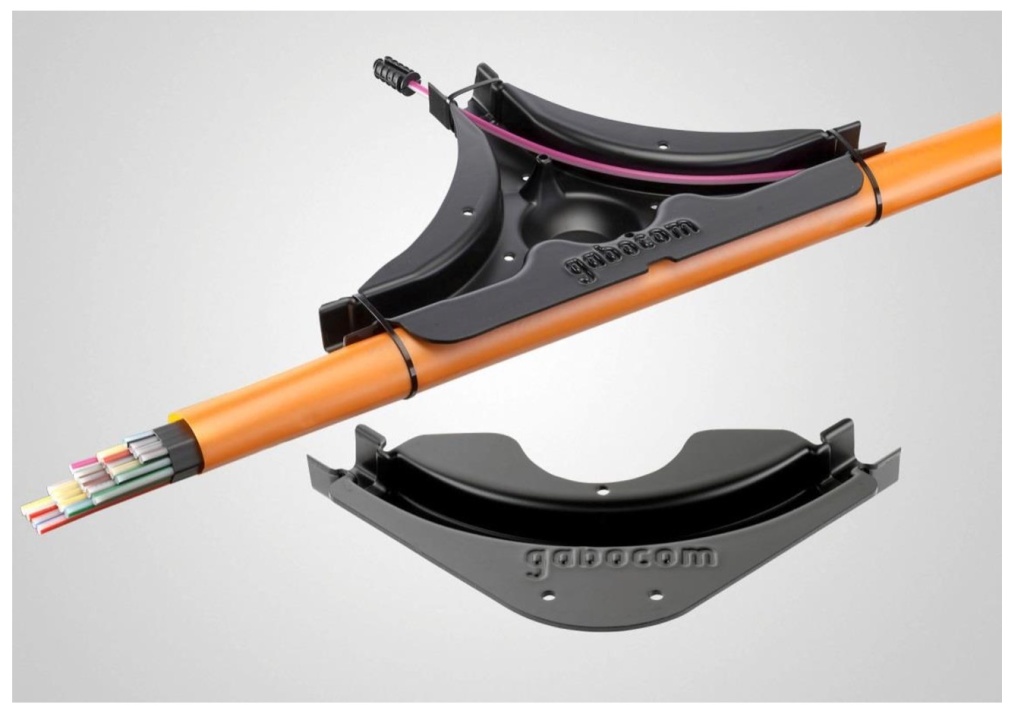

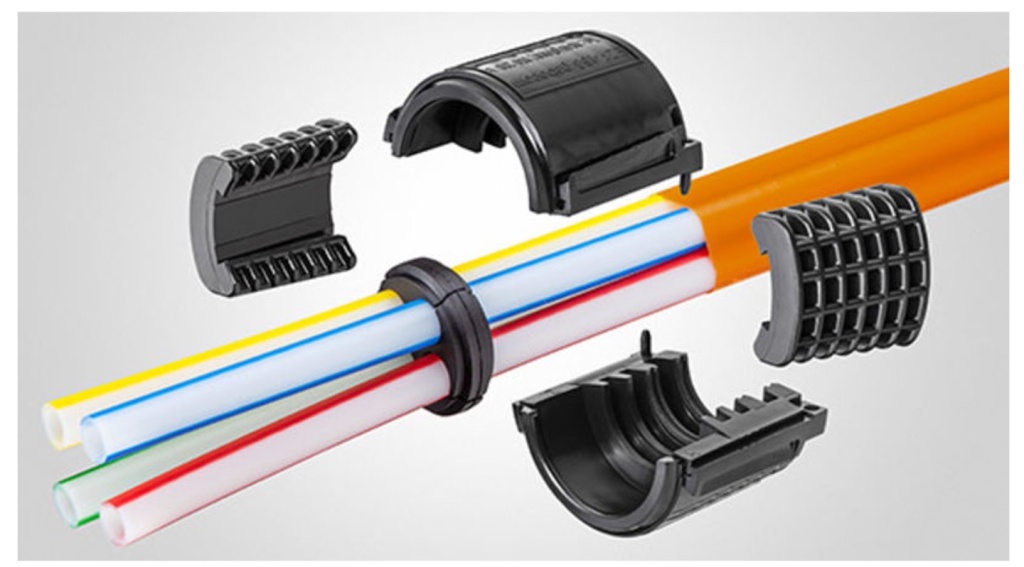

Развитие существующей сети - Технология Y-connector
Возможность дозадувки в уже заполненную трубу кабеля/трубки
Развитие существующей сети - Технология Y-connector
Магистральная сеть
Строительство новых сетей
Новые сети предлагается строить используя 3-5 трубок (количество и диаметр трубок не регламентированы и зависят от конкретного проекта) для прямой прокладки в грунт с возможностью задувки в каждую трубку от 8 до 288 волокон.
Магистральная сеть
Сравнительный анализ цен за 1 км
Принимая во внимание, что отличие двух технологий только в стоимости кабеля и микротрубок, берем среднее значение на остальные материалы (муфты, маркеры, столбики, сигнальную ленту) вместе с работами
2 000 000 тенге с НДС за 1 км.
Городская кабельная сеть
Существующая городская канализация
На многих участках городская кабельная канализация заполнена на 100 %.
Каждое развитие вызывает сложности, как при проектировании, так и при выполнении работ.
Любое расширение требует извлечения существующих старых медных кабелей.
Строить новую сеть в крупных городах ДОРОГО, а порой и просто НЕВОЗМОЖНО

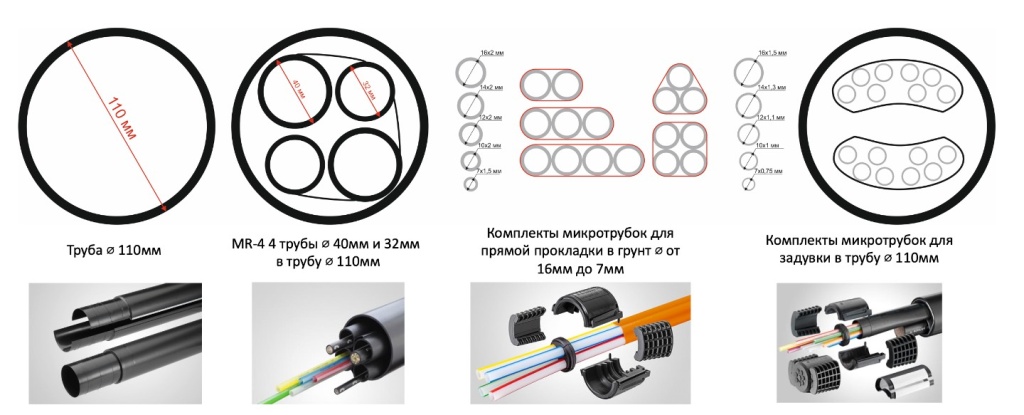

При заполненности на 50-60 % заданной 110 трубы существующей канализации, есть возможность расширить канализацию на 10 микротрубок с кабелем до 72 волокон каждая.
При полностью освобожденном канале можно добавить такую же кабельную емкость, что и вся канализация.
Строительство новой городской канализации
В новых районах крупных городов предлагается использовать уже готовые пучки (bundles) с микротрубками емкостью до 25 микротрубок/микрокабелей.

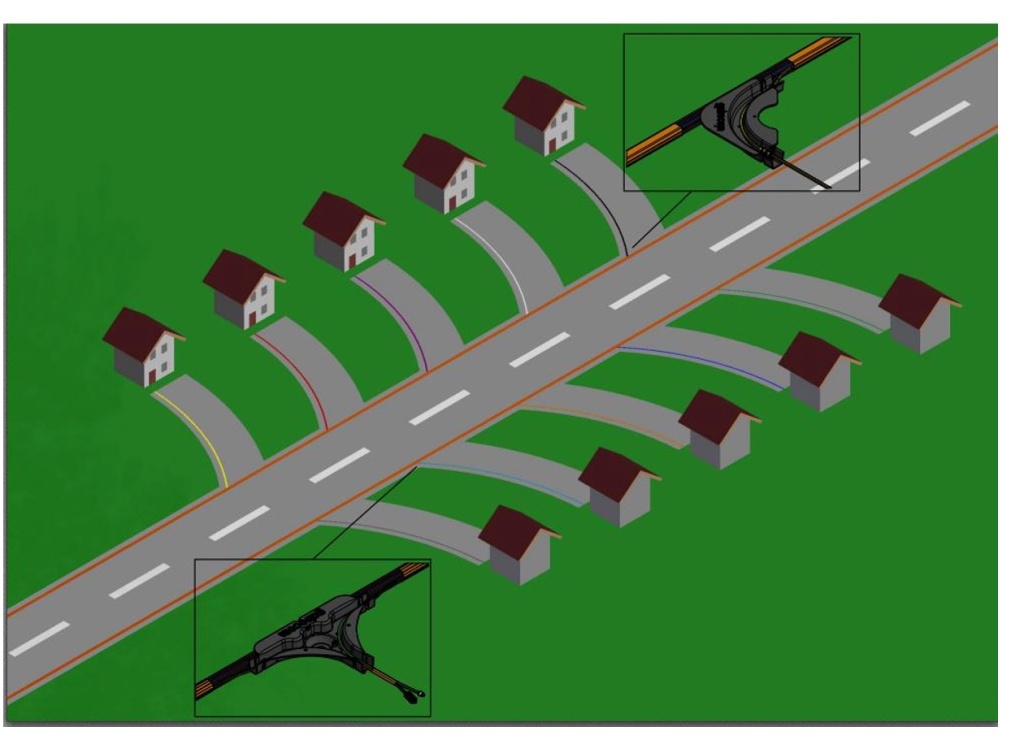

Схема подключения абонентов частного сектора
Решение для подключения абонентов частного сектора

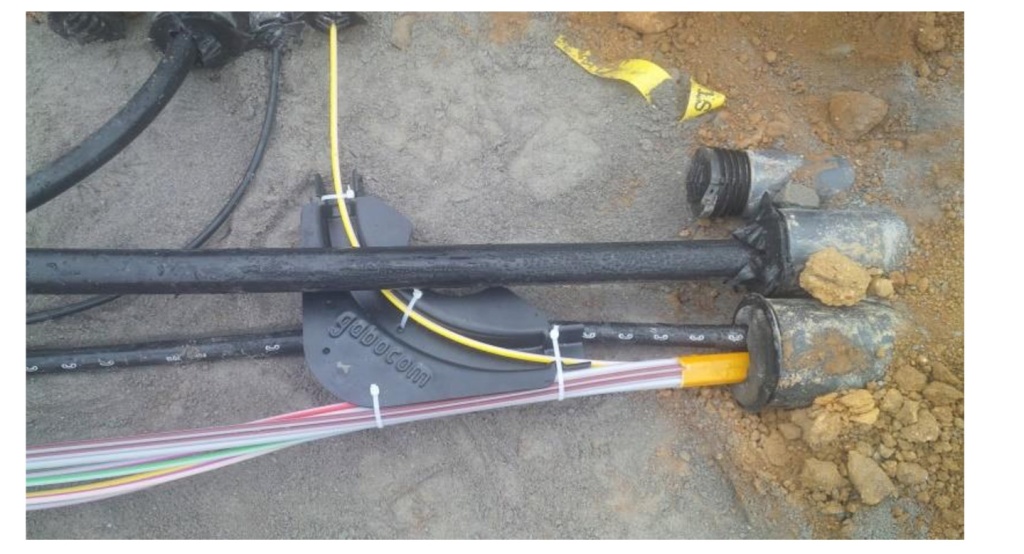

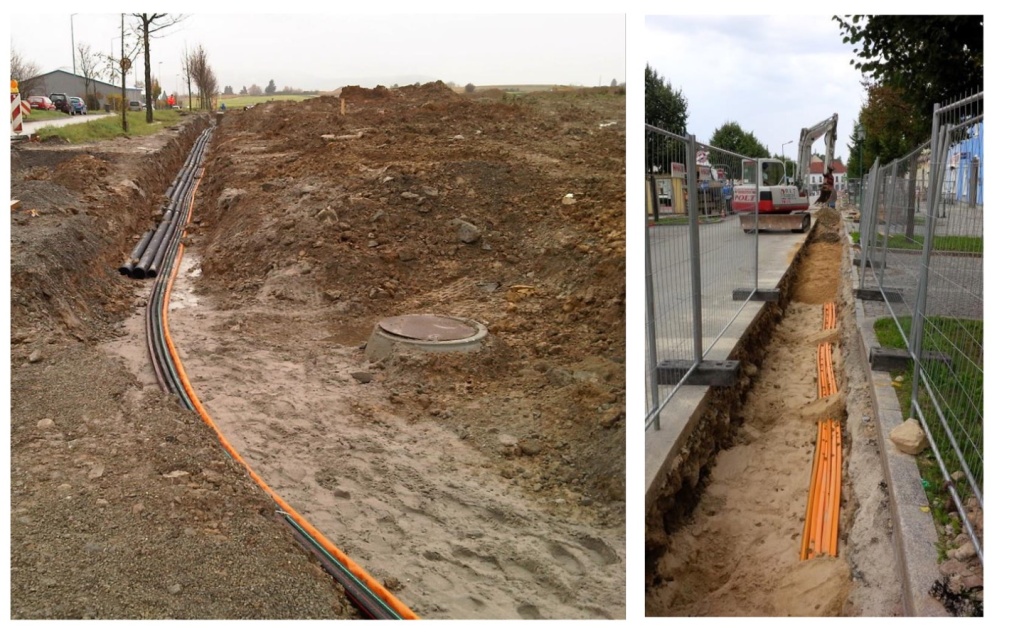

Практическое исполнение
Практическое исполнение
Хранение запасов микротрубки
Практическое исполнение

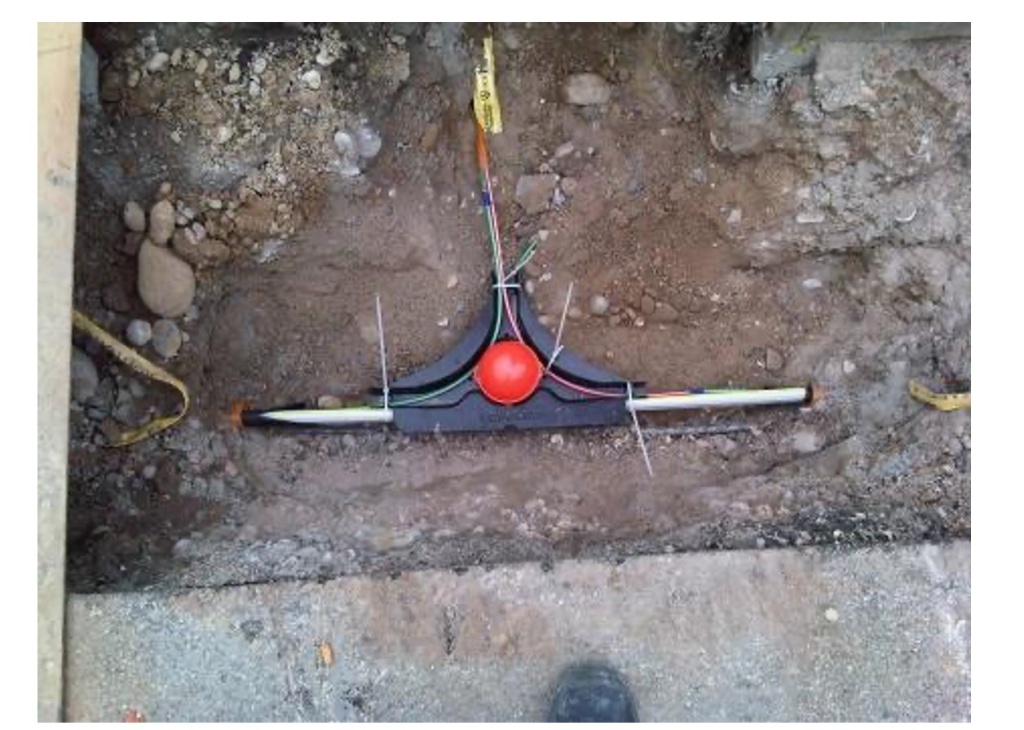

Маркер 3М позволяет легко найти точку разветвления

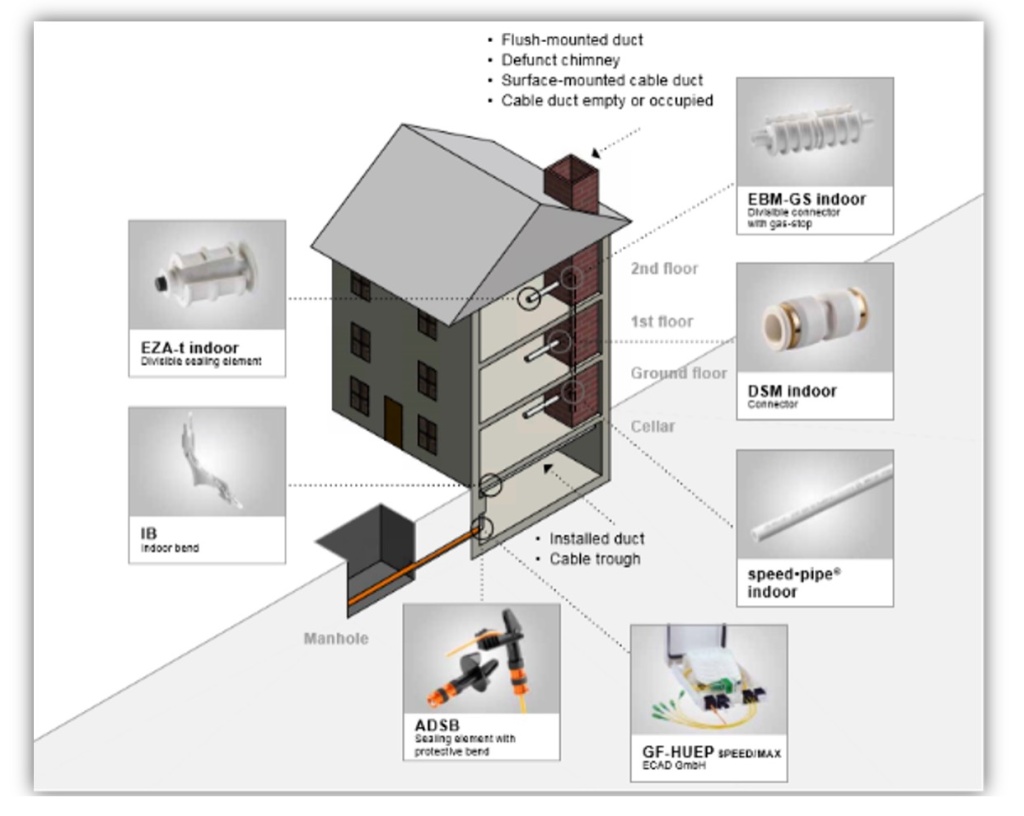

Решение для внутридомовой разводки Deutsche Telekom AG
Трудно воспламеняющаяся, не поддерживающая горение, безгалогенная микротрубка приходит непосредственно до точки распределения в квартире/этаже. Все фитинги, соединители, держатели предусматривают соблюдение радиуса изгиба для идеальной задувки кабеля

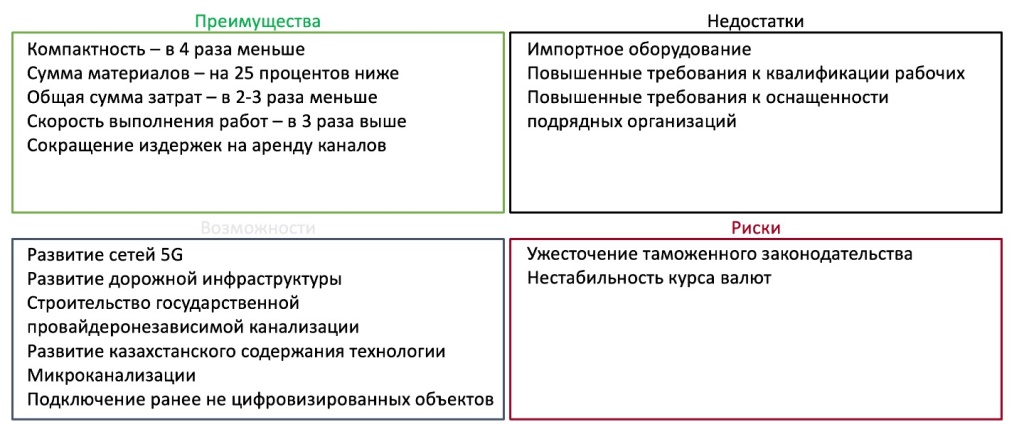

ЭКОНОМИЯ
На каждом этапе данное решение ЭКОНОМИТ затраты на строительство, эксплуатацию и позволит уменьшить затраты на дальнейшее развитие.
Очевидно следующее:
1.Микротрубка диаметром 7-20мм ДЕШЕВЛЕ, чем 110мм труба;2.Микрокабель диаметром от 2,5мм ДЕШЕВЛЕ, чем кабель от 8мм;
3.Строительство канализации 7-16мм обходится ДЕШЕВЛЕ, чем строительство 110мм за счет использования более компактной Дешевой техники;
4.Трудозатраты на строительство предложенной микроканализации НИЖЕ, чем трудозатраты на строительство существующей;
5.Сроки строительства и работ по эксплуатации в микроканализации существенно МЕНЬШЕ, чем существующие.
Общие принципы

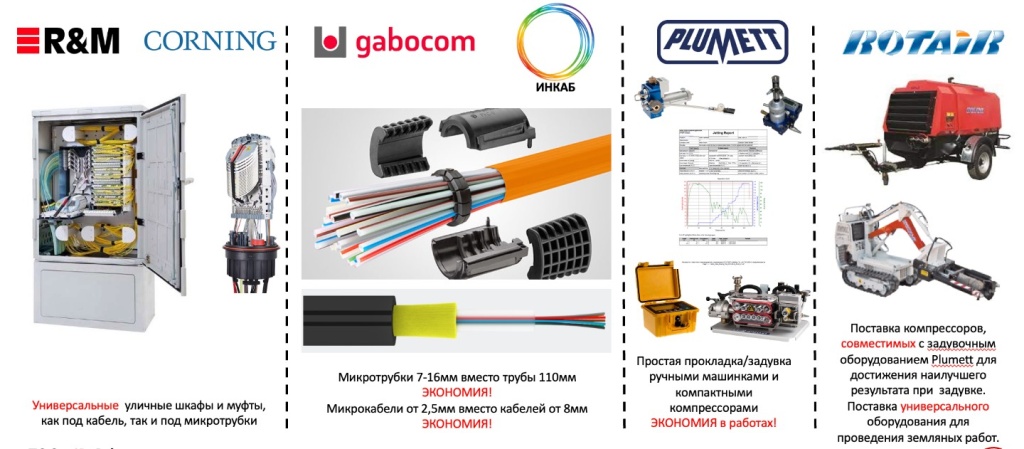

Gabocom – завод по производству трубы/микротрубок, фитингов
Страна – Германия.
Год основания – 1956.
Ведущий производитель систем микротрубок в Европе.
Запатентованная система speed-pipe®, всего произведено 1 518 000 км данной трубки.
Собственная испытательная лаборатория.
Инжиниринг - услуги и консультации, обучающие тренинги, а также собственные исследования и разработки.
География поставок - более 40 стран.

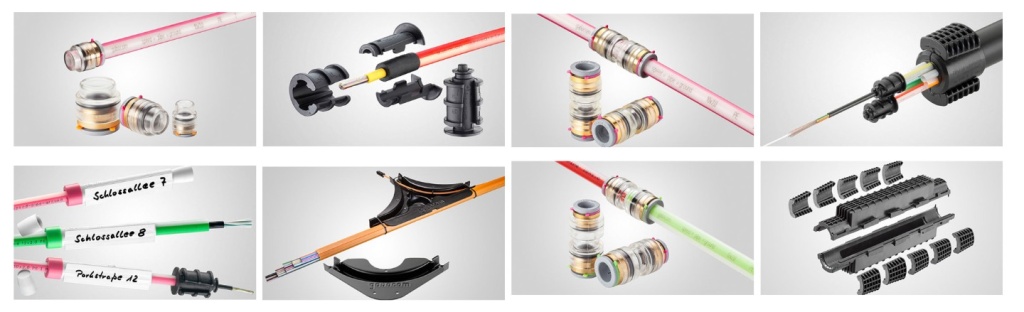

Законченное решение системы микротрубок включает полный перечень необходимой продукции для возможности соблюдения КУЛЬТУРЫ работы с данным решением. Обязательное содержание в полной чистоте каждой проложенной трубки с использованием заглушек и фитингов, ремонтные комплекты, инструменты и многое другое.

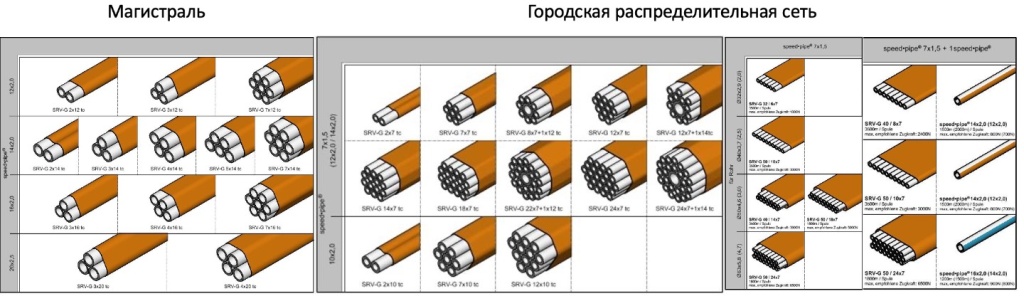

Комбинации сгруппированных микротрубок
Инкаб – завод по производству оптического кабеля
Страна – Россия.
Год основания – 2007.
Один из крупнейших заводов в Европе.
Первое место в России и странах СНГ по объему произведенного кабеля в 2013-2015 и 2017-2019гг, за 12 лет произведено 487 500 км.
Первое место в России и странах СНГ по объему переработанного волокна в 2012-2019гг, за все годы переработано 12,1 млн км.
Более 100 конструкций оптического кабеля и грозотроса.
Инкаб – Продукция

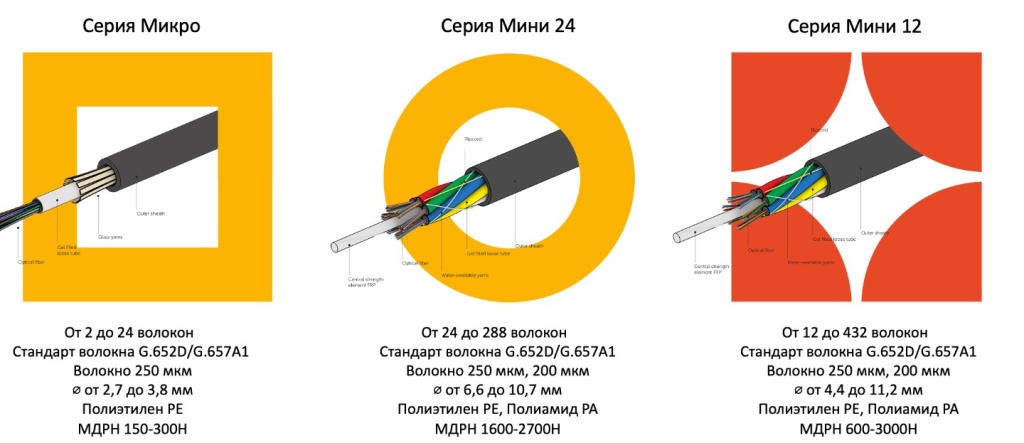

Серии микрокабелей для задувки в микроканализацию
R&M - Пассивное оборудование FTTx
Страна – Швейцария.
Год основания – 1964.
Количество сотрудников – более 1200.
Ведущий мировой поставщик в области кабельных и коммуникационных решений для высокопроизводительных сетей связи.
R&M представляет решения для локальных и общественных сетей, а также для центров обработки данных.
Более 40 дочерних компаний.
10 производственных площадок.
1000 квалифицированных партнеров.
R&M – Продукция

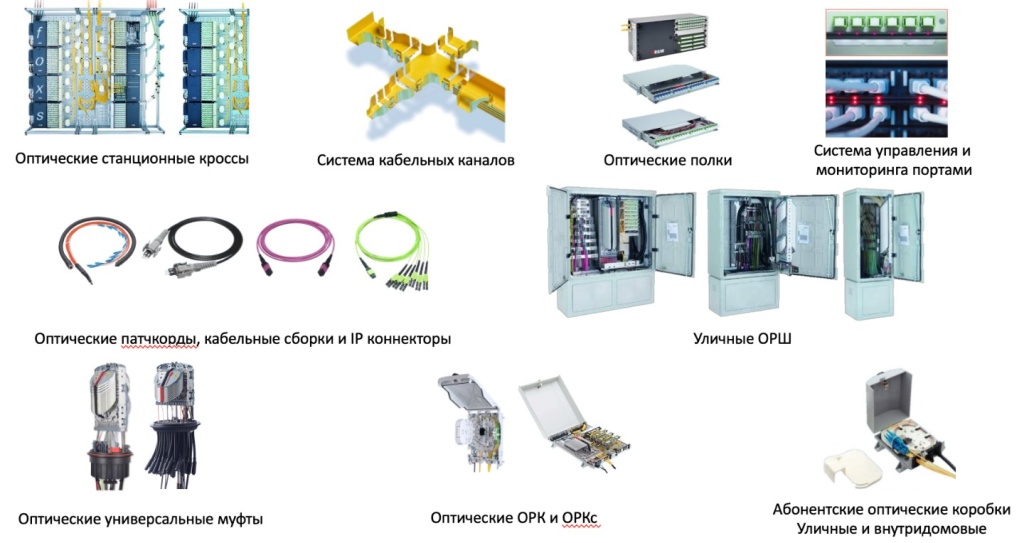

Пассивные компоненты сети FTTx
Plumettaz group – завод по производству задувочногооборудования
Страна – Швейцария.
Количество сотрудников – 130.
Количество офисов – 5: Швейцария; Франция; США; Китай; Сингапур.
Решения в области строительства, жд, энергетики и телекоммуникаций.
Производство оборудования для задувки/прокладки всех типов кабелей и продукция специального применения.
Более 50 дистрибьюторов в более, чем 70 странах мира.
Plumettaz group - Продукция

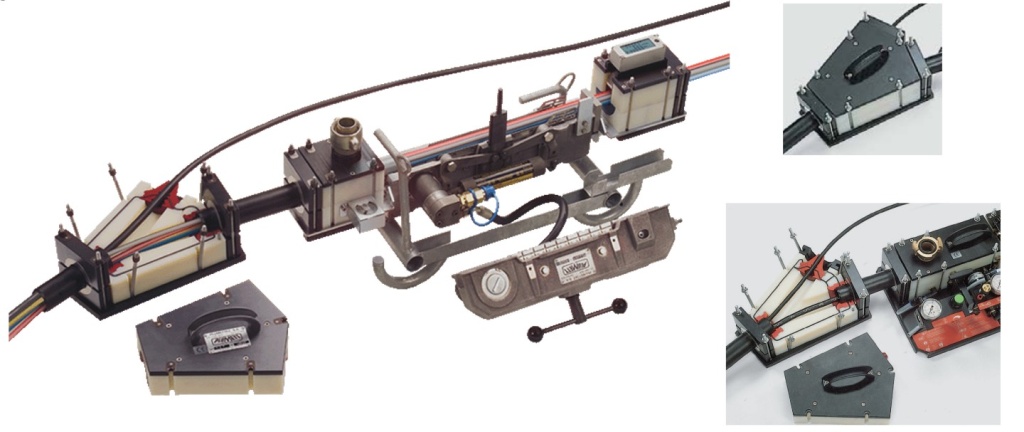

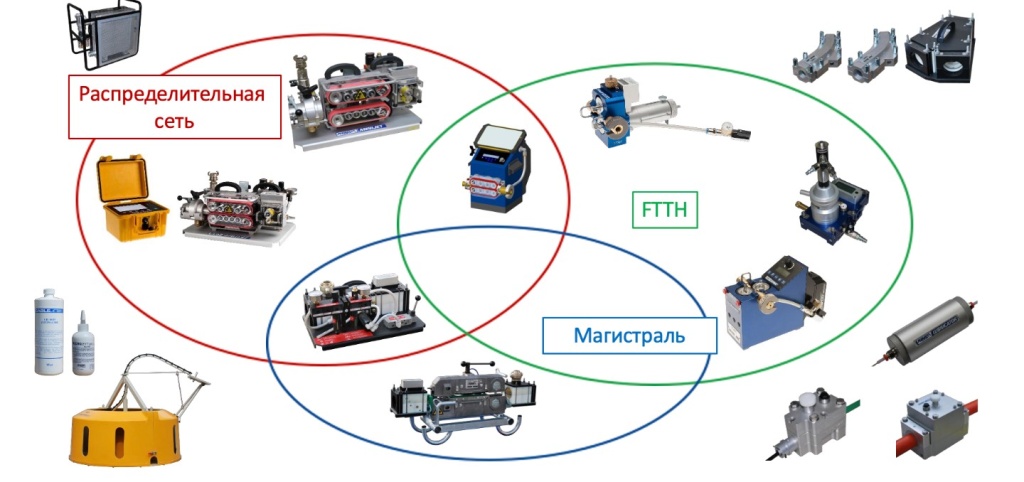

Задувочные машинки и дополнительное оборудование для задувки
Тестирование решения
Работа с микрокабелем и микроканализацией строится на принципе «Защити и сохрани кабель!»
Для получения возможности поставки микрокабелей в Deutsche Telekom, ВСЕ поставщики должны пройти процедуру предквалификации.

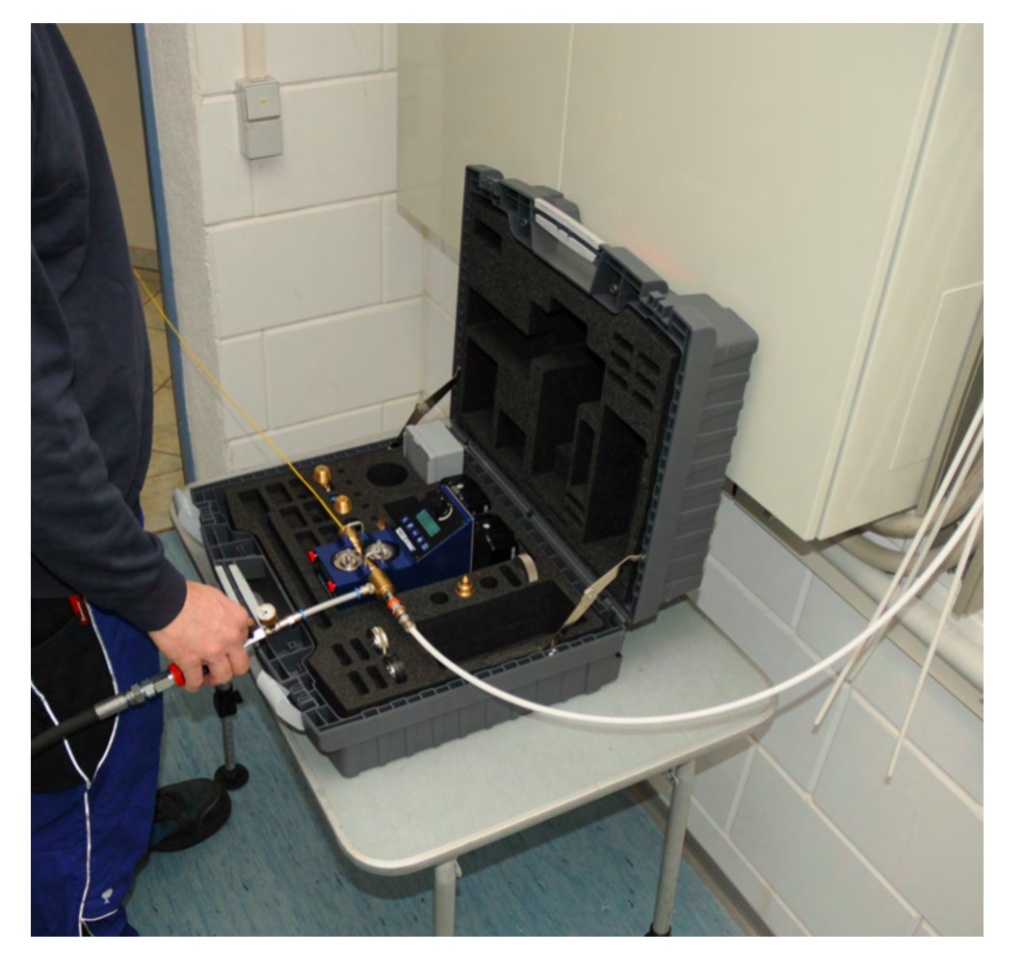

На текущий момент существует требование по обязательному тестированию кабеля не только на оптические и физические характеристики, кабель обязательно должен проходить тесты на процесс задувки на испытательном трек-полигоне, плюс каждый подрядчик сдает работы только с приложением Intellibox протокола процесса задувки, где указывается с какой силой, в какой момент времени и с какой скоростью задувался кабель.
Испытательный трек-полигон представляет собой трубу диаметром 50 мм длиной 4000 метров. При испытаниях того или иного типа кабеля задувается предварительно микротрубка, подходящая к заданному кабелю, а после задувается сам микрокабель. При проведении испытаний в обязательном порядке учитывается скорость и длина задувки, сила, с которой задувается кабель и температура окружающей среды.
RotAir – компрессорное оборудование
Страна – Италия.
Год основания – 1961.
Компрессоры, совместимые с задувочным оборудованием Plumettдля достижения наилучших результатов при задувке кабеля, а также для промышленных целей.
Универсальное оборудование (за счет быстросменных узлов) для проведения земельных работ.
Линейка продукции состоит более чем из 80 моделей оборудования.
Покрытие рынка более, чем в 60 странах мира.
RotAir – Продукция

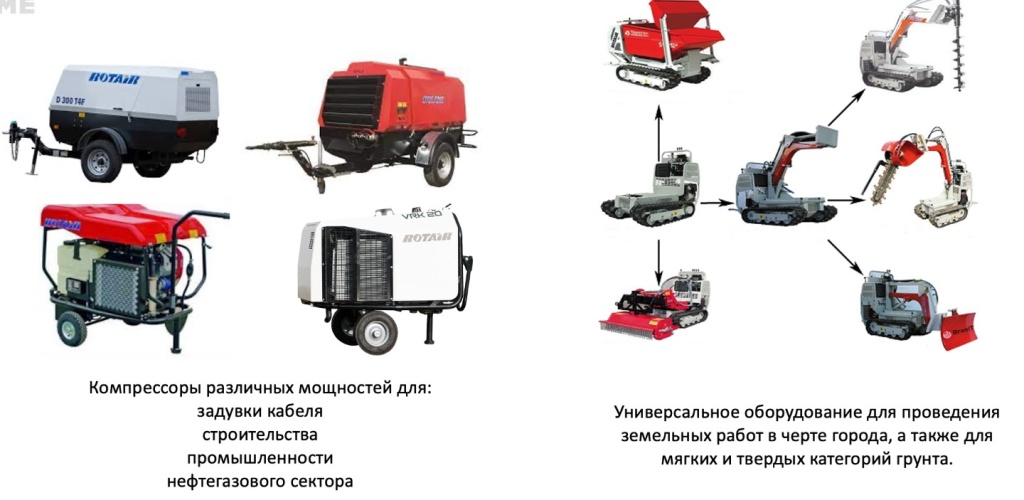

Компрессоры и оборудование для земельных работ

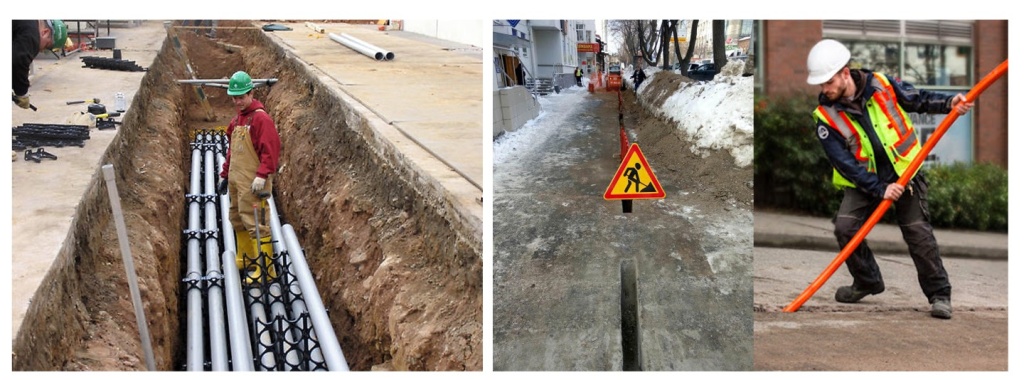

Классическая прокладка трубы

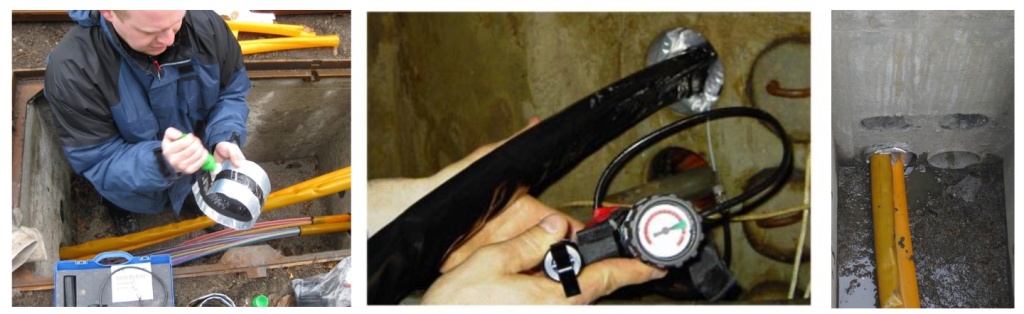

Герметизация трубы

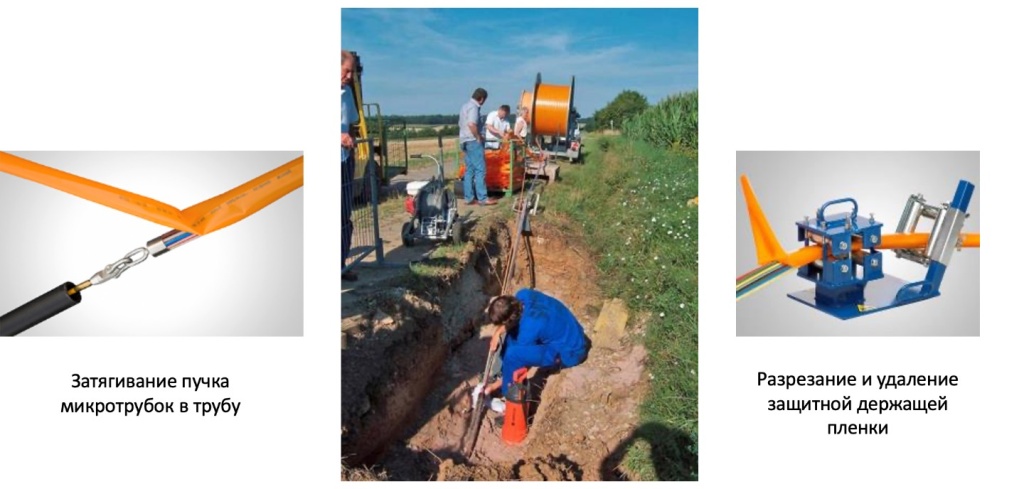

Задувка нескольких микротрубок в трубу с одного барабана одним пучком
Задувка микрокабеля в микротрубку

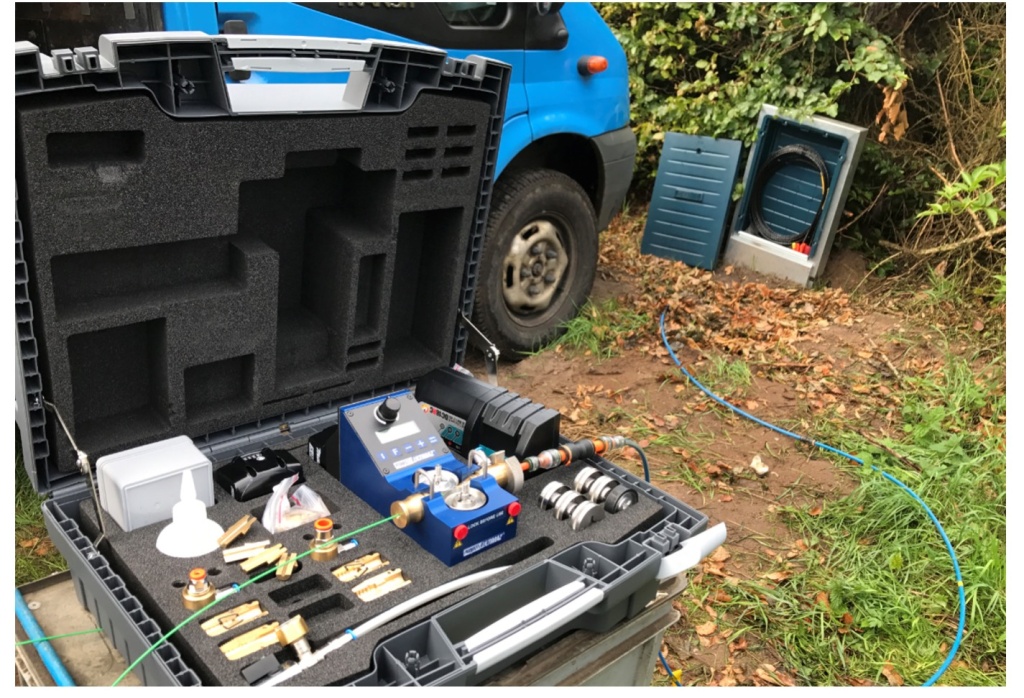

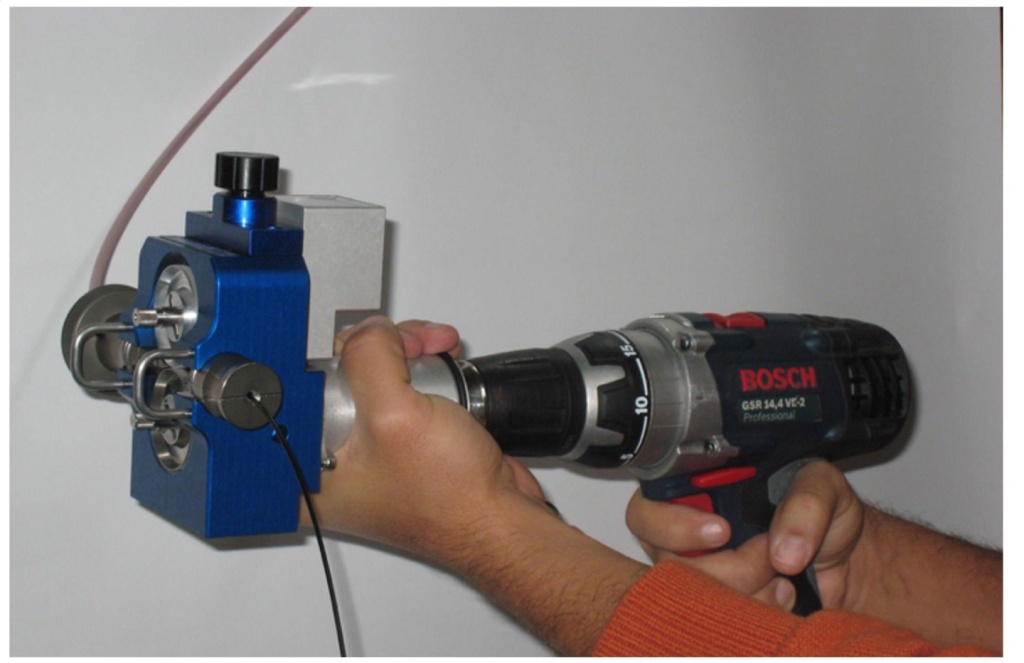

Задувка микрокабеля в микротрубку внутри здания
Задувка микрокабеля в микротрубку внутри здания

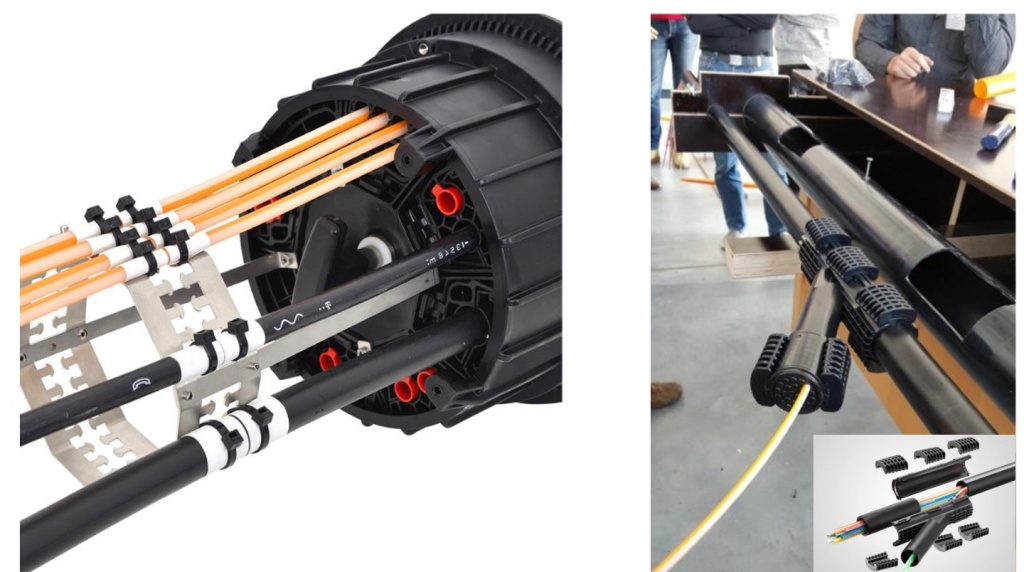

Муфты для микрокабелей и микротрубок

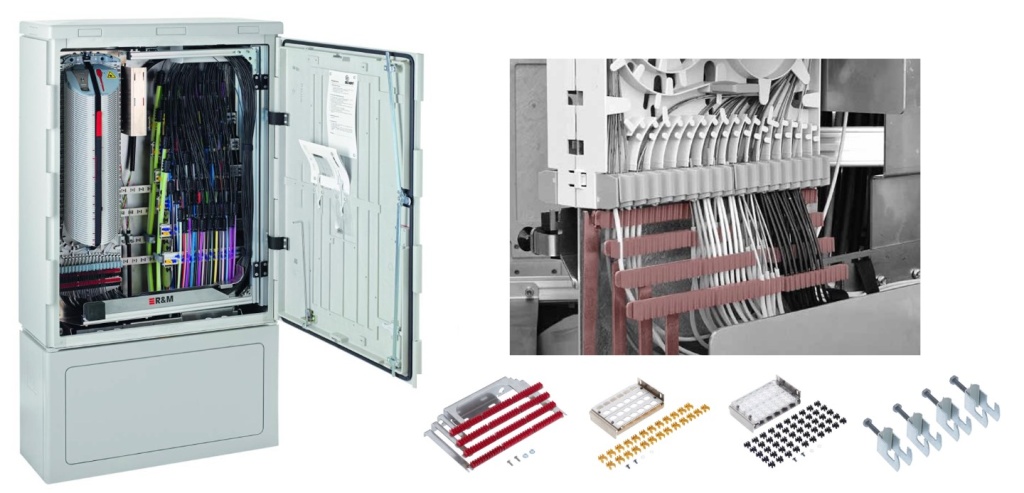

Выкладка микротрубок и микрокабелей в уличных шкафах
