Оптические муфты SYNO

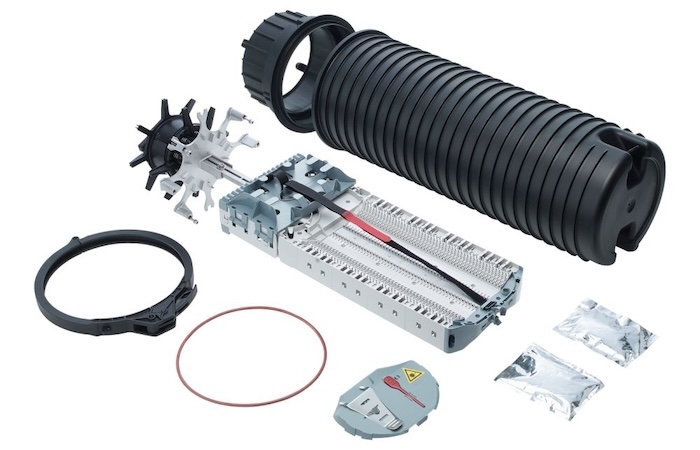

SYNO-D25/70-V-STP/96 - с клапаном под закачку воздуха; SYNO-D25/70-N-STP/96 - без клапана

68

850х250 (Ø корпуса) х 280 (Ø кольцевого зажима)

2х48

до 1152

Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.

1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).

до 96 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.

PP (polypropylene)

Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана

Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 48 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм

812552 - с клапаном; 812555 - без клапана

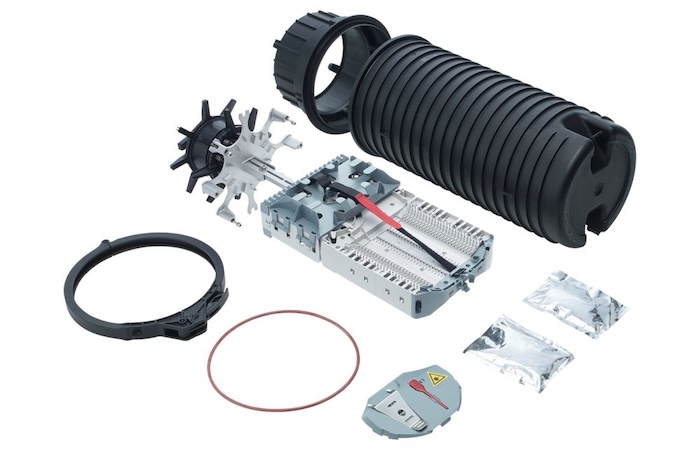

SYNO-D25/50-V-STP/48 - с клапаном под закачку воздуха; SYNO-D25/50-N-STP/48 - без клапана

68

700х250 (Ø корпуса) х 280 (Ø кольцевого зажима)

2х24

до 576

Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.

1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).

до 48 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.

PP (polypropylene)

Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана

Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 24 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм

812551 - с клапаном; 812554 - без клапана

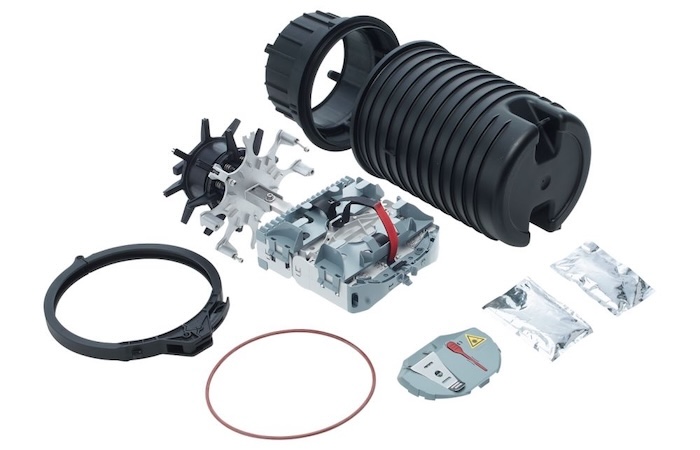

SYNO-D25/35-V-STP/24 - с клапаном под закачку воздуха; SYNO-D25/35-N-STP/24 - без клапана

68

520х250 (Ø корпуса) х 280 (Ø кольцевого зажима)

2х12

до 288

Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.

1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).

до 24 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.

PP (polypropylene)

Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана

Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 12 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм

812550 - с клапаном; 812553 - без клапана
