Оптические муфты МТОК

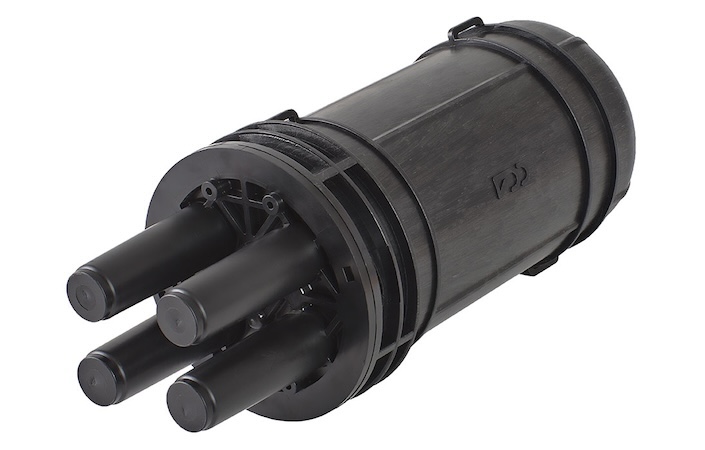

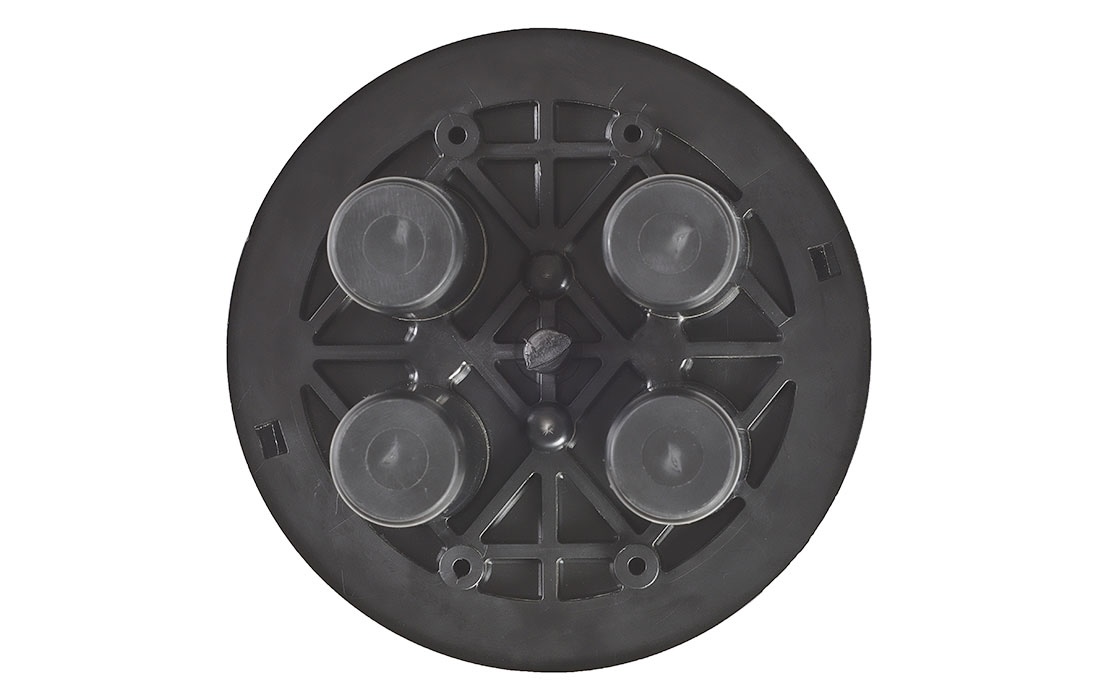

Муфта МТОК-Н8/36-1КР3645-К ССД

68

от -60 до +70

269х111 (Ø корпуса)

до 36

круглый, до 16 мм - 4 шт.

Кассета встроена в конструктив муфты, в кассету устанавливаются ложементы Л18-4525

Пластик

Купольная

Самая компактная муфта с внутренним конструктивом под 1 кассету. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

0,5

130103-01023

Корпус (оголовник, кожух, прокладка) - 1 шт.;
Лоток с 4 фиксаторами ЦСЭ - 1 шт.;
Ложемент Л18-4525 - 2 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Трубка ТУТ 28/6 для круглых вводов ОК - 2 шт.;
Пластина для фиксации дропов - 4 шт.;
Комплект маркеров и стяжек - 1 шт.

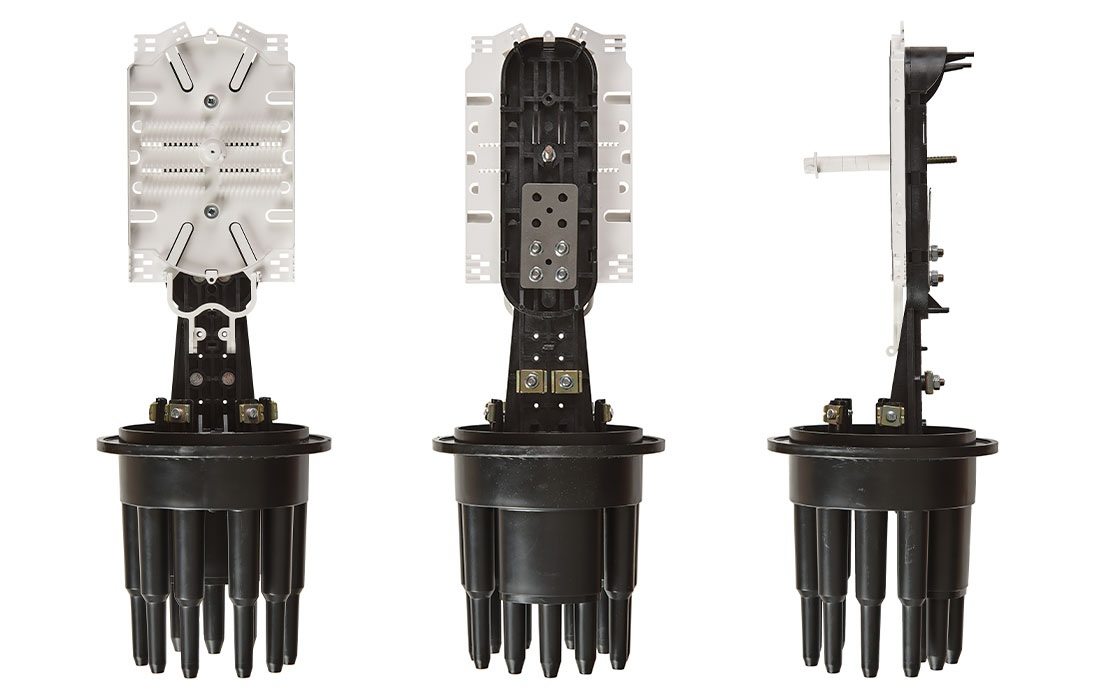

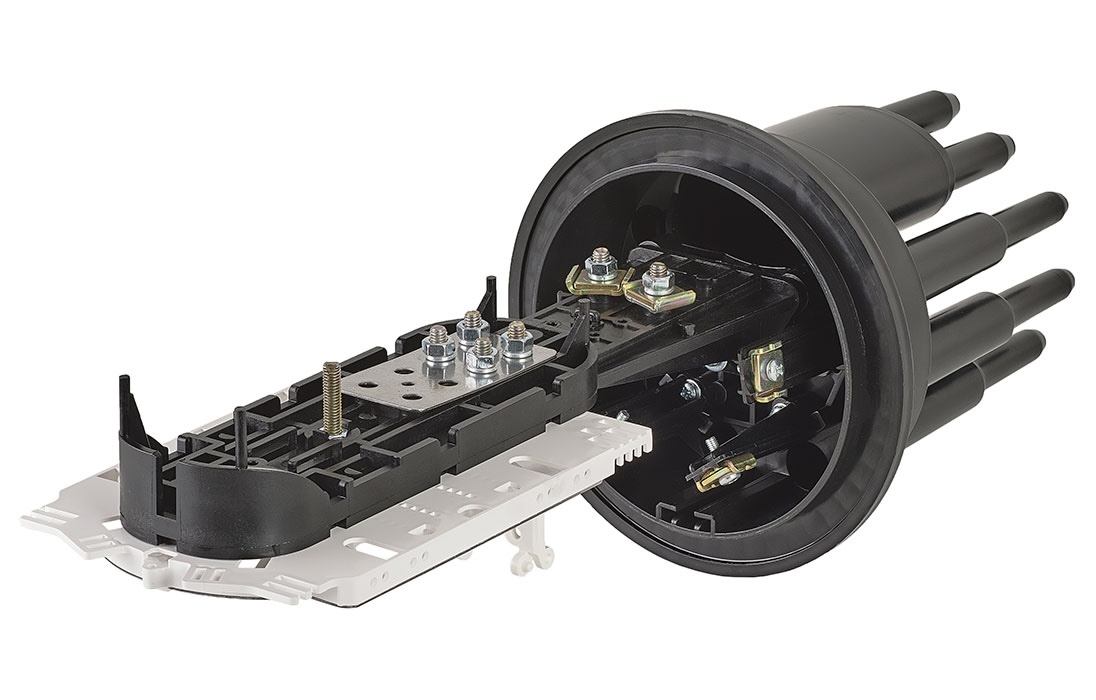

Муфта МТОК-Д3/240-1КД4845-К ССД

68

от -60 до +70

488х215 (Ø корпуса)

до 240

круглый ступенчатый, до 16 мм - 8 шт.;
овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.

КС-4845 (общее количество кассет - до 5 шт., в данной комплектации кассета - 1 шт.)

Пластик

Купольная

Муфта с внутренним конструктивом под установку большого количества кассет типа 4845. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

3

130103-01036

Корпус (оголовник, кожух, хомут) - 1 шт.;
Кассета КС-4845 с крышкой - 1 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Пинцет для укладки КДЗС - 1 шт.;
Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.;
Комплект маркеров и стяжек - 1 шт.

Муфта МТОК-Г3/240-1КД4845-К ССД

68

от -60 до +70

488х215 (Ø корпуса)

до 240

круглый ступенчатый, до 20 мм - 2 шт.;
круглый ступенчатый, до 16 мм - 4 шт.;
овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

КС-4845 (общее количество кассет - до 5 шт., в данной комплектации кассета - 1 шт.)

Пластик

Купольная

Муфта с внутренним конструктивом под установку большого количества кассет типа 4845. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

3,05

130103-01038

Корпус (оголовник, кожух, хомут) - 1 шт.;
Кассета КС-4845 с крышкой - 1 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Пинцет для укладки КДЗС - 1 шт.;
Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.;
Комплект маркеров и стяжек - 1 шт.

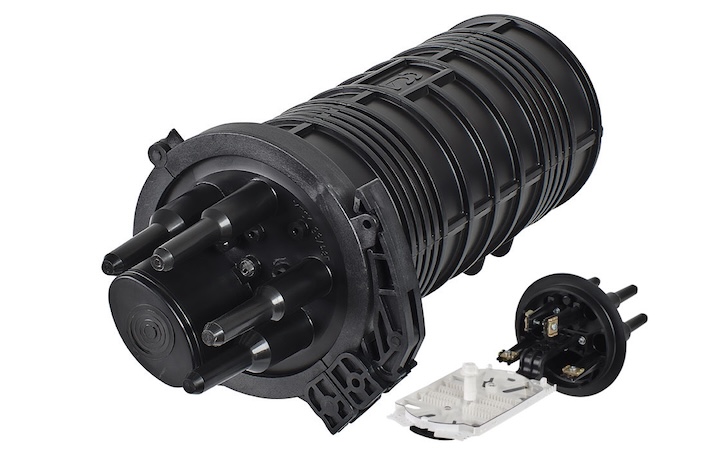

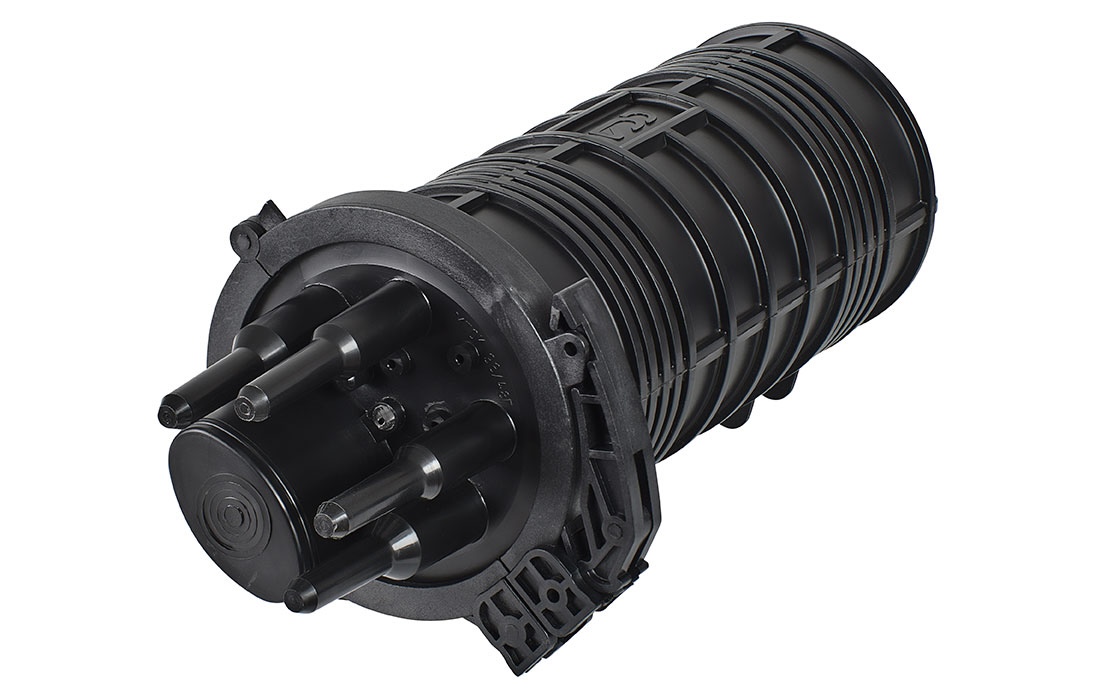

Муфта МТОК-Л6/144-1КТ3645-К ССД

68

от -60 до +70

416х188 (Ø корпуса)

до 144

круглый ступенчатый, до 20/16 мм - 4 шт.;
овальный, до 25 мм/транзит - 2/1 шт.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК. С помощью модифицированного кронштейна в муфту помещается до 4-х кассет КТ3645.

КС-3645 (общее количество кассет - до 4 шт. с помощью специального модифицированного кронштейна, в данной комплектации кассета - 1 шт.)

Пластик

Купольная

Муфта с внутренним конструктивом под установку кассет типа 3645. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

1,3

130105-00944

Корпус (оголовник, кожух, хомут) - 1 шт.;
Кассета КС-3645 с крышкой - 1 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Пинцет для укладки КДЗС - 1 шт.;
Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.;
Комплект маркеров и стяжек - 1 шт.

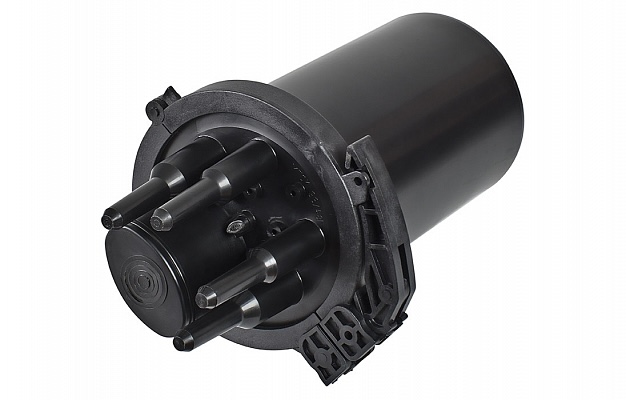

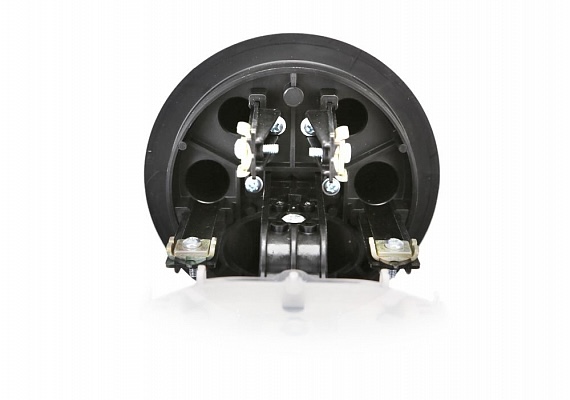

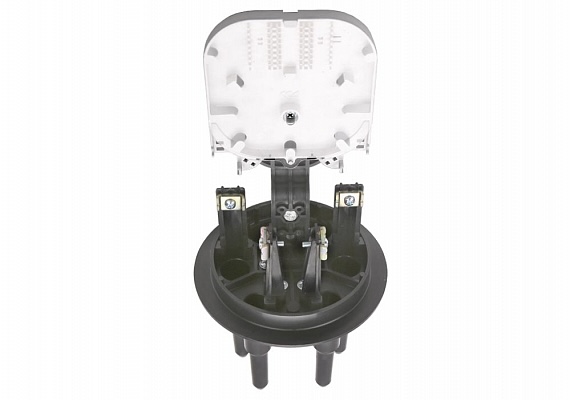

Муфта МТОК-Л7/48-1КС1645-К ССД

68

от -60 до +70

324х188 (Ø корпуса)

до 48

круглый ступенчатый, до 20 мм - 2 шт.;
круглый ступенчатый, до 16 мм - 2 шт.;
овальный, до 25 мм/транзит - 2/1 шт.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.

КС-1645 (общее количество кассет - до 3 шт., в данной комплектации кассета - 1 шт.)

Пластик

Купольная

Компактная муфта с внутренним конструктивом под установку кассет типа 1645. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

1,22

130103-00905

Корпус (оголовник, кожух, хомут) - 1 шт.;
Кассета КС-1645 с крышкой - 1 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Пинцет для укладки КДЗС - 1 шт.;
Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.;
Комплект маркеров и стяжек - 1 шт.

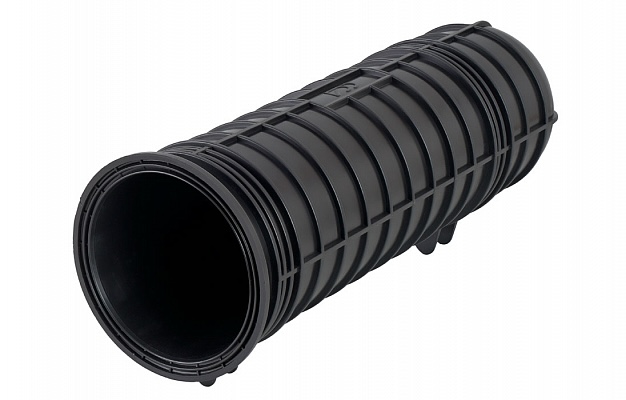

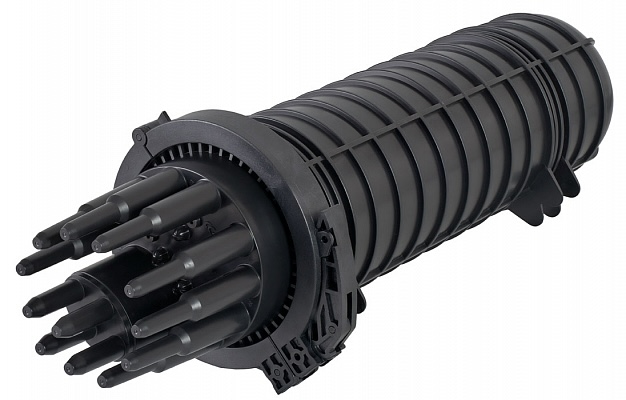

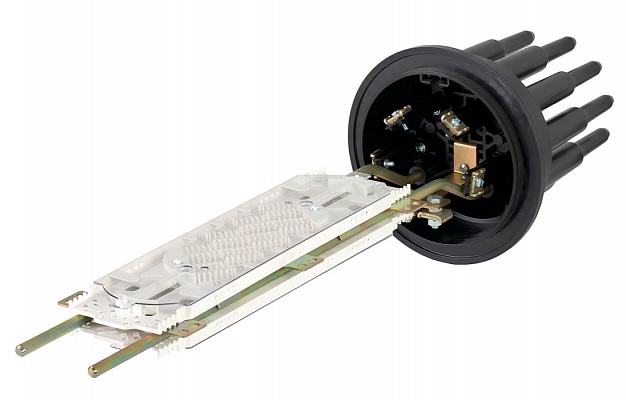

Муфта МТОК-Д4/480-2К4845-К ССД

68

от -60 до +70

624х215 (Ø корпуса)

до 480

круглый ступенчатый, до 16 мм - 8 шт.;
овальный, до 10 мм/до 25 мм - 4/2 шт. (Возможности транзита нет)

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.

К48-4525 (общее количество кассет - до 10 шт., в данной комплектации кассет - 2 шт.)

Пластик

Купольная

Муфта с внутренним конструктивом под установку большого количества кассет. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.

3

130103-01032

Корпус (оголовник, кожух, хомут, кронштейн) - 1 шт.;
Кассета К48-4525 с крышкой - 2 шт.;
Гильзы КДЗС 4525 - 20 шт.;
Пинцет для укладки КДЗС - 1 шт.;
Трубка ТУТ 28/6 для круглых вводов ОК - 2 шт.;
Комплект маркеров и стяжек - 1 шт.
