С 2002 года Deutsche Telekom AG поэтапно изменил свою кабельную канализацию с трубы диаметром 110 мм на микротрубки 7-16 мм. В 2015 году был внедрен стандарт по внутридомовому подключению абонентов.
Новые возможности
Микроканализация может быть проложена в том числе там, где невозможно построить традиционную канализацию. При этом строительство и эксплуатация в 2-3 раза дешевле, а скорость выполнения работ в 2-3 раза быстрее!
Кабельные сети
ТОО «ID-Prime» предлагает произвести эволюцию кабельных сетей и кабельной канализации на следующих сегментах сети:
ØГородские кабельные сети (расширение существующих)
ØГородские кабельные сети (строительство новых)
ØМагистральные сети

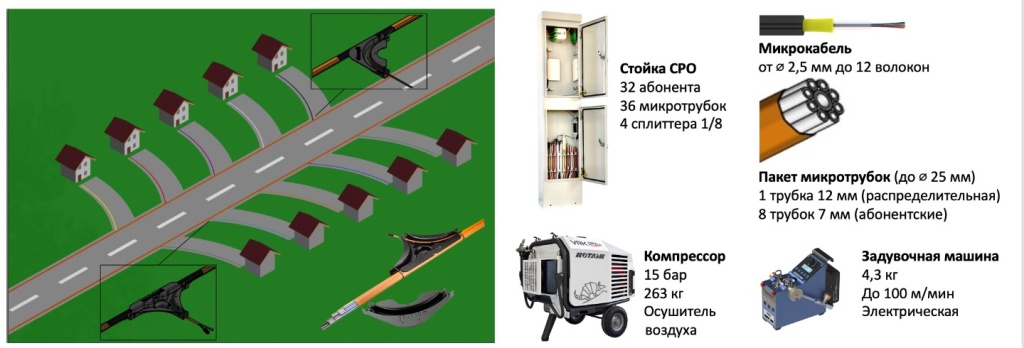

Схема подключения абонентов частного сектора
При строительстве колодцы НЕ используются, опоры НЕ используются, нет необходимости в их обслуживании.
В построенной сети абонентский кабель задувается со скоростью до 100 м/мин, время с подготовкой 30 мин.
Пилотный проект на сети АО «Казахтелеком» в поселке Ильинки
ØНа первом этапе посчитали и сравнили две технологии на одной улице с 20-тью абонентами.ØВнутренние расчеты АО «Казахтелеком» на базе трубы 110 мм составили 18,5 млн.
ØНа микроканализации без удешевления и замены материалов составили 8,5 млн.
В итоге был построен пилотный проект на базе микроканализации на 96 домов частного сектора и 108 абонентов в 2-х трехэтажных домах на сумму 39 млн тенге без НДС.
Сравнительный расчет двух технологий в городе
Общие сравнительные данные
1. Общая сумма материалов без работ

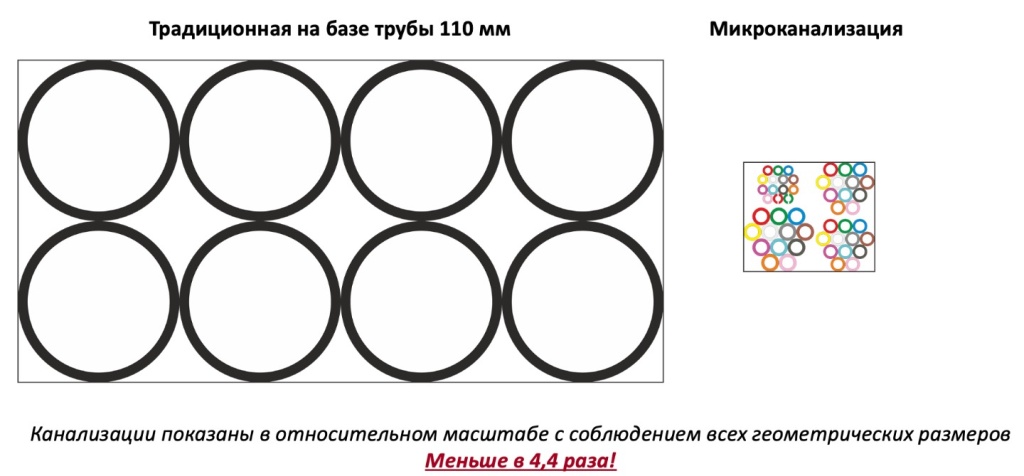

2. Общий диаметр канализации
3. Возможность изгиба трассы без использования колодцев
4. Строительная длина
5. Глубина прокладки
6. Возможность ответвления без использования колодцев
7. Стоимость канализации от общей суммы
8. Стоимость кабеля от общей суммы
На базе трубы 110 мм
100%
880 мм
Нет
12 м
от 70 до 120 см
Нет
55%
45%
Микроканализация
55% (от суммы на базе трубы 110 мм)
200 мм
Есть
более 1 000 м
от 40 до 60 см
Да
51%
49%

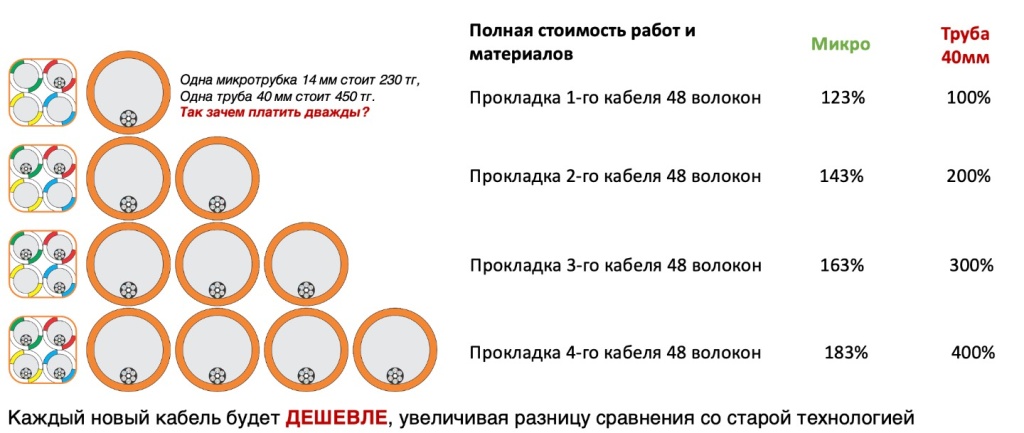

Строительство на магистрали 1 км равных диаметров стоит одинаково
Не имеет значения прокладываете ли вы одну трубу диаметром 40 мм или пакет с количеством от 4 до 25 микротрубок тем же диаметром, стоимость самих работ, стоимость сигнальной ленты, колодцев и муфт во всех случаях будет ОДИНАКОВОЙ. А значит с увеличением числа каналов каждый канал будет ДЕШЕВЛЕ!
Дешевое развитие магистральных линий
А что со скоростью?

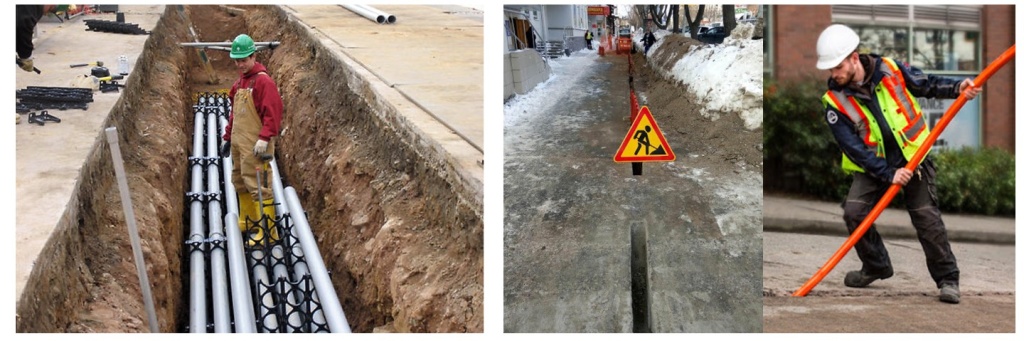

Пакет микротрубок одной бригадой мы укладываем в зависимости от грунта со скоростью 5-10 км/сут
Задувка со скоростью 100 м/мин одной бригадой – 20 км/сут (с учетом передислокаций техники)
Сварка муфт – 3-4 шт одной бригадой или 12-16 км/сут (при строительной длине 4 км)
Следует помнить, что согласование земли занимает от 6 до 9 месяцев при любой технологии.

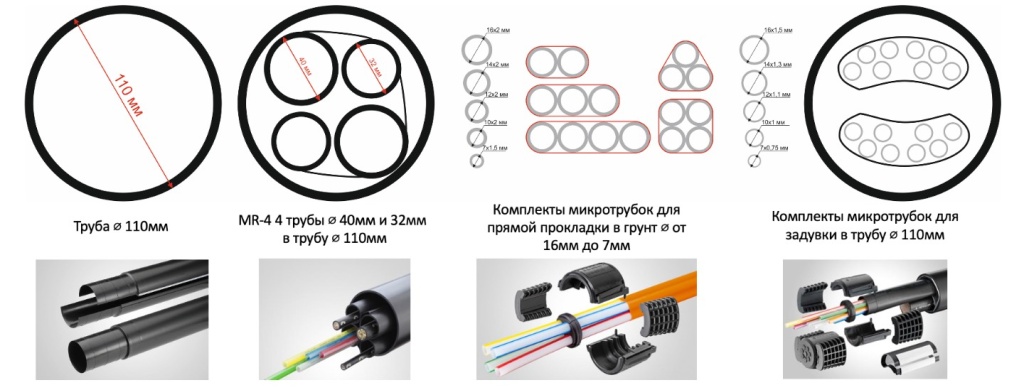

Увеличение количества волокон в существующем канале

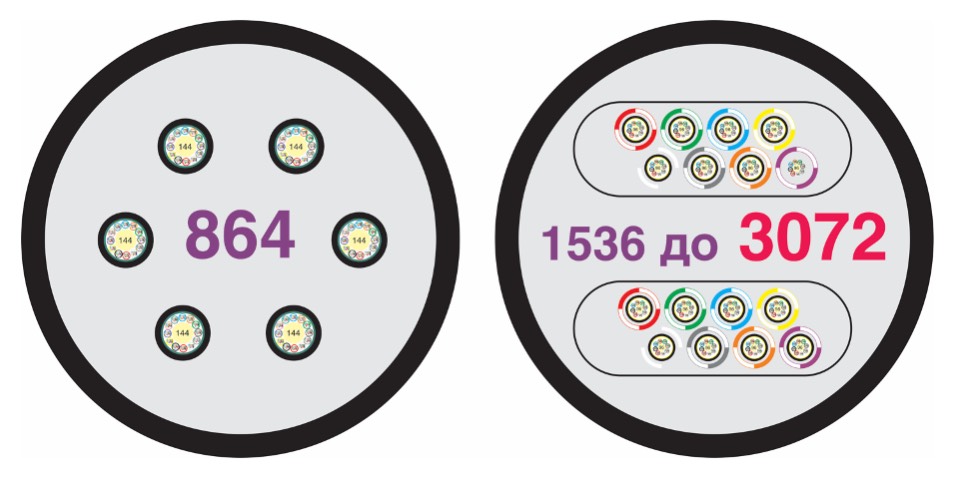

Микроканализация может использоваться внутри существующей 110 трубы, более эффективно используя ее емкость.
Расчетно до 3072 волокон с применением микротрубок против 864-1152 (при условии, что все кабели 144 волокна) при использовании традиционных кабелей в одной трубе/канале диаметром 110 мм.
Это часто востребовано для телеком-операторов, когда требуется перенос или вынос большого количества волокон из центра города в новые строящиеся районы или отказ от здания с телекоммникационным узлом. Добавлять новые каналы 110 трубы в центре города практически невозможно.
Важным моментом является свободная работа по монтажу и демонтажу кабелей в сравнении с традиционной канализацией.
Скорость прокладки
В рамках эксплуатации сети скорость задувки новых кабелей значительно выше в сравнении со скоростью затяжки в традиционную канализацию.
Например, для задувки микрокабеля на 1 км потребуется не более одного часа, 4 км - 2 часа. Не линейно, так как скорость задувки равна примерно 100 м/мин, остальное время (в среднем полчаса) уходит на подключение задувочной машинки и компрессора. И для производства работ требуется 1-2 человека.
Для затяжки нового кабеля в канализацию на базе трубы диаметром 110 мм тербуется предварительная заготовка канала. Далее, чтобы протянуть 1 км кабеля в существующей канализации потребуется плюс-минус одна рабочая смена, то есть примерно 8 часов, с бригадой 3-4 человека.
В итоге мы получаем скорость прокладки нового кабеля в 8 и более раз выше.
Стоимость эксплуатации
Стоимость эксплуатации микроканализации значительно ниже. Для новой прокладки или ремонта микрокабеля достаточно легкового авто с прицепом или Газели или авто типа Toyota Hilux. Нет необходимости в большой технике. Для кабеля используются 800 катушки. Барабаны же с обычным кабелем поставляются в типоразмере 12 и весят под тонну.
Экономия в техническом обслуживании техники, в ее стоимости и в стоимости топлива. Плюс транспорт минимальной грузоподъемности может проехать в любую часть города. С большой техникой сложнее.
Контроль использования емкости микроканализации для оператора. Один канал – один кабель. А также устранение рисков несанкционированной прокладки и использования, потери доходов в виде платежей за аренду.
Скорость восстановления на магистралях
При наличии свободных каналов в микроканализации скорость восстановления при порывах гораздо выше. Достаточно в течение 10 минут восстановить пустую микротрубку и задуть микрокабель без необходимости делать вставку с лишней оптической муфтой, а то и двумя. Каждое добавление муфты негативно сказывается на характеристиках оптической линии.
Труднодоступные участки

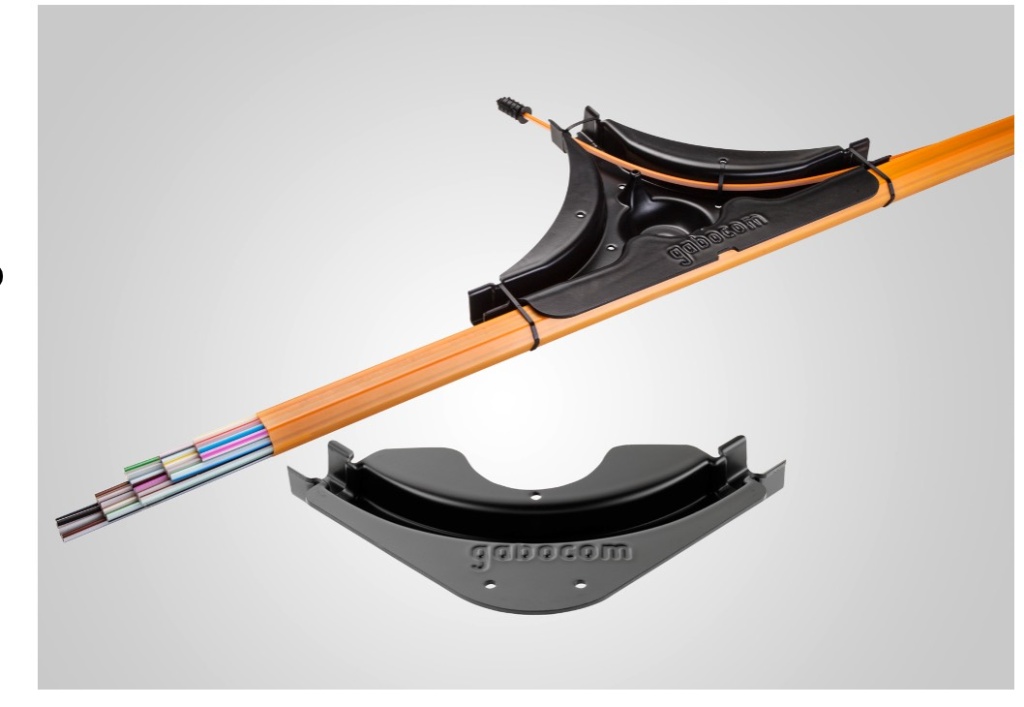

Подключение новых объектов без муфт и колодцев
Удобное ответвление без необходимости прерывать трафик или устанавливать разветвительную муфту. Если необходимо подключить какой-то новый объект, который появился рядом с линией микроканализации, то нет необходимости рыть яму, устанавливать колодец и монтировать муфту. Достаточно разрезать свободную микротрубку и соединить ее с микротрубокой, которая проложена до нового объекта. Далее микрокабель просто задувается по этой линии, не останавливая трафик и не врезая новую муфту.

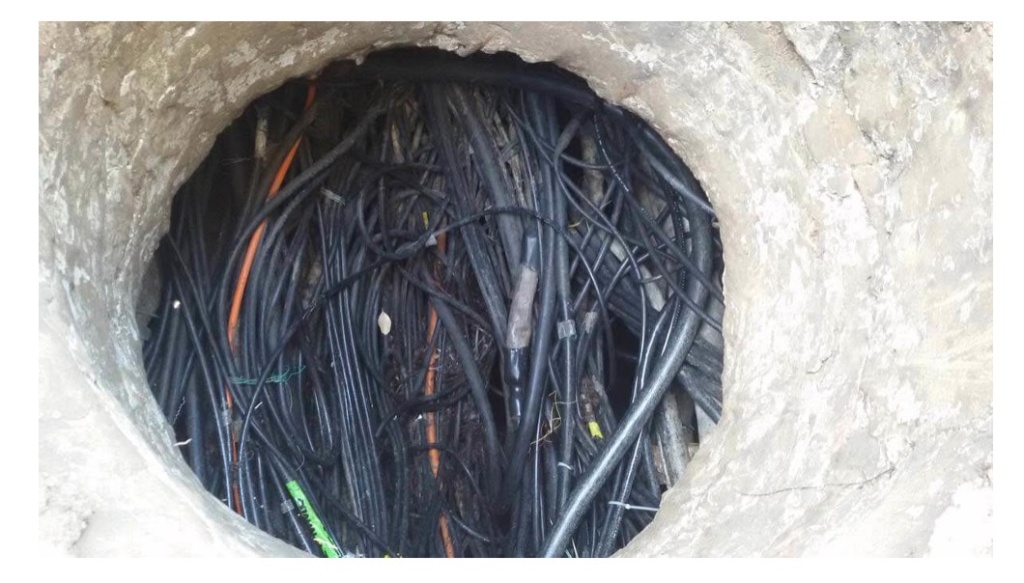

Значительное снижение количества колодцев
Используя в городе микроканализацию (в новых районах) есть возможность увеличить расстояние между колодцами с 75-100 метров, до 500 и 1000 метров. То есть в 5-10 раз уменьшить количество колодцев!
Телеком-операторы многих стран платят налог за каждый колодец. Плюс постоянно возникают проблемы с крышками колодцев, с чисткой колодцев, с водоотливом, с загазованностью и прочее.

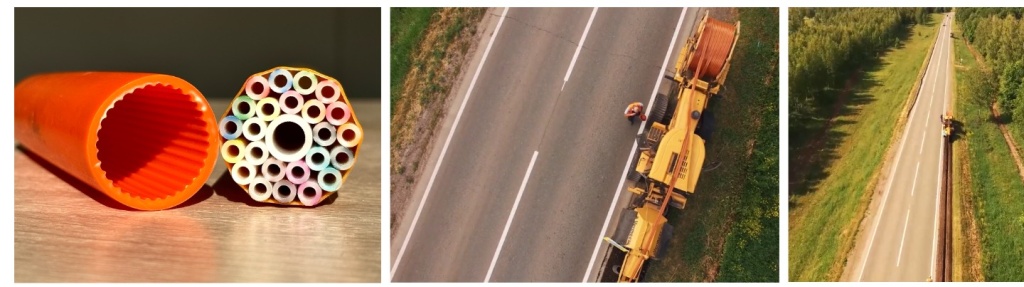

Вдоль дорог реже повреждения
Если прокладывать микроканализацию вдоль дорог или в теле дороги, то в разы уменьшается риск повреждения кабелей из-за несанкционированной работы тяжелой техники (например, экскаваторов). Дороги в городе чаще всего под наблюдением камер и в этих местах лишний раз никто копать не будет.
Светофоры и дорожное оборудование
Проложенная микроканализация в городе вдоль дорог обеспечит связью в том числе дорожные организации для подключения камер и светофоров.

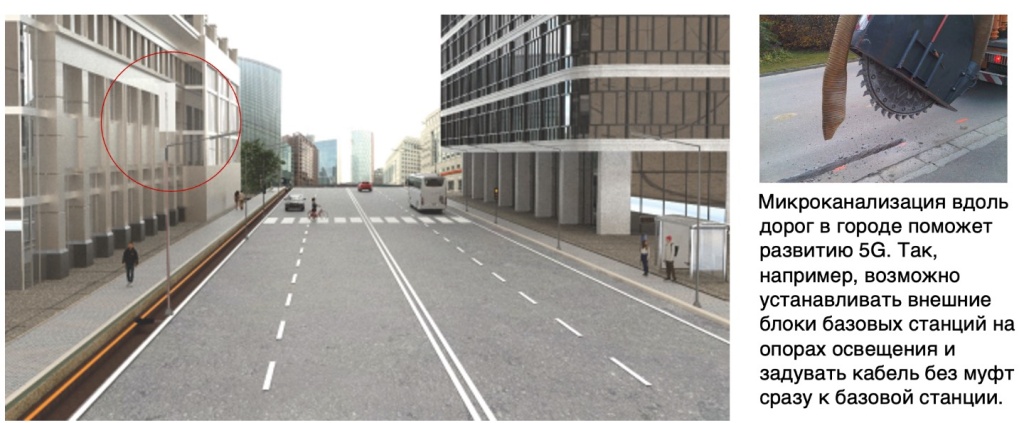

5G вдоль дорог
