Применение пакета микротрубок на магистралях ВОЛС

Применение пакета микротрубок на магистралях ВОЛС.

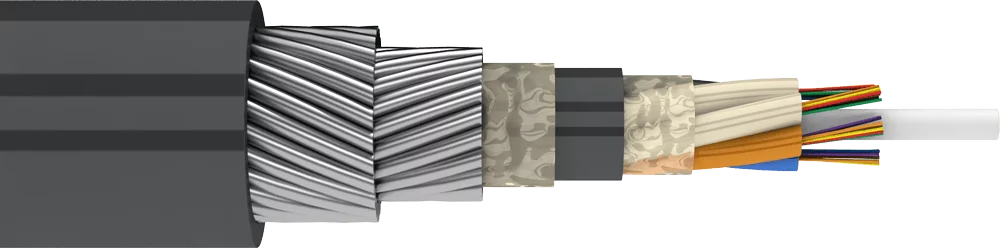

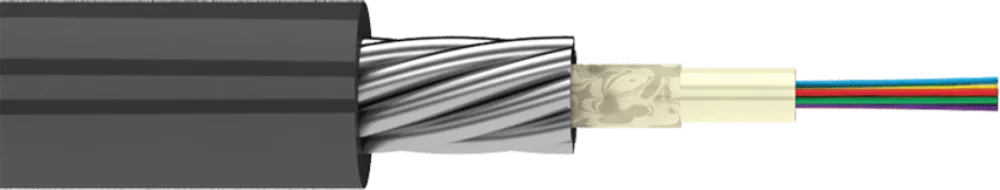

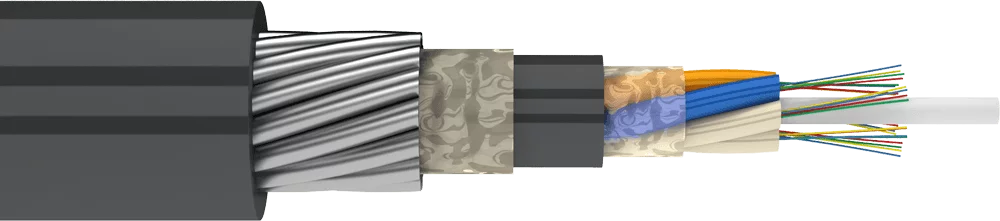

- кабель фактически хоронится навсегда без возможности извлечения;
- с учетом развития в 80 процентах случаев через 2-3 года кабель полностью заполняется и требуется прокладка нового кабеля с новым согласованием работ и новыми затратами на прокладку;
- при прокладке нового кабеля в том же направлении требуются новые отводы земли, что не всегда возможно;
- необходимо заземление брони, что приводит к более сложной эксплуатации и снижению безопасности;
- стоимость работ и материалов дешевле в сравнении с другими технологиями только при первой прокладке, повторная прокладка при развитии увеличивает стоимость ровно в два раза и далее в пропорции, увеличивая стоимость линии связи в заданном направлении.

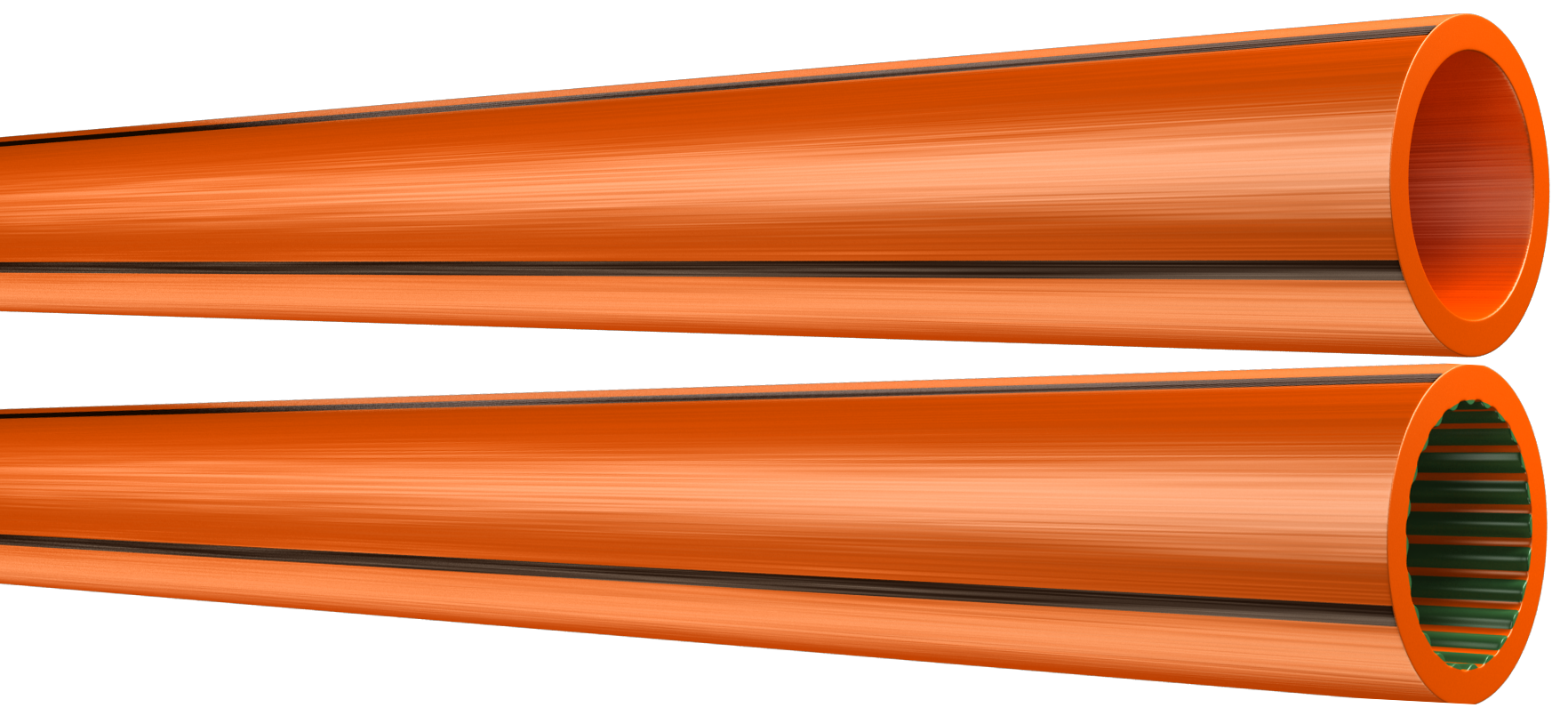

Существующая технология.  Прокладка трубы 40мм под задувку кабеля.

Недостатки:
- с учетом развития в 80 процентах случаев через 2-3 года кабель полностью заполняется и требуется прокладка новой трубы и кабеля с новым согласованием работ и новыми затратами на прокладку;
- существует возможность дозадуть еще один кабель в существующую трубу, однако расстояние задувки сокращается минимум вдвое, а также есть серьезные ограничения вносимые фактическим состоянием трассы и проложенной трубы;
- при прокладке новой трубы и кабеля в том же направлении требуются новые отводы земли, что не всегда возможно;
- повторная прокладка при развитии увеличивает стоимость ровно в два раза и далее в пропорции, увеличивая стоимость линии связи в заданном направлении.

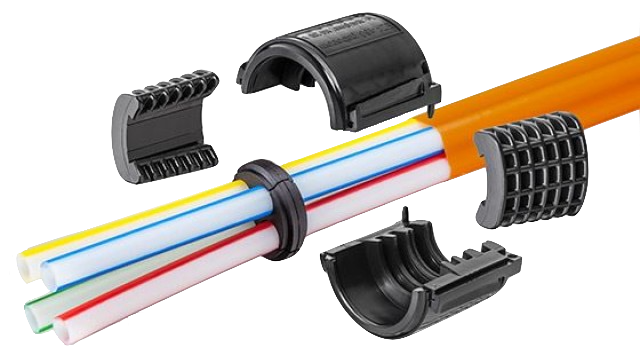

Микроканализация.  Прокладка пакета микротрубок

Преимущества:
- прокладка пакета производится один раз при этом стоимость работ меньше или равна стоимости прокладки трубы 40 мм;
- при развитии достаточно использовать необходимой емкости кабель (от 12 до 432 волокон) и провести работы по задувке, не проводя длительных и дорогостоящих земляных работ;
- даже после истечения срока (свыше 25 лет) службы волокна, возможно выдуть кабель из трубки и задуть новый, возможно более емкий, имея при этом резервы в других каналах для переключения трафика;
- уже со второй задувки нового кабеля технология становится самой дешевой из всех выше представленных;
- более легкий и компактный для работы микрокабель;
- более дешевое компрессорное и задувочное оборудование.

Сравнительный анализ работ
- Разработка траншеи;
- Укладка трубы/пакета;
- Установка КОДов;
- Установка маркеров;
- Укладка сигнальной ленты;
- Восстановление земляного покрова;
- Задувка кабеля;
- Сварка и измерение;
- Монтаж оптических муфт;
- Установка и покраска ж/б столбиков.

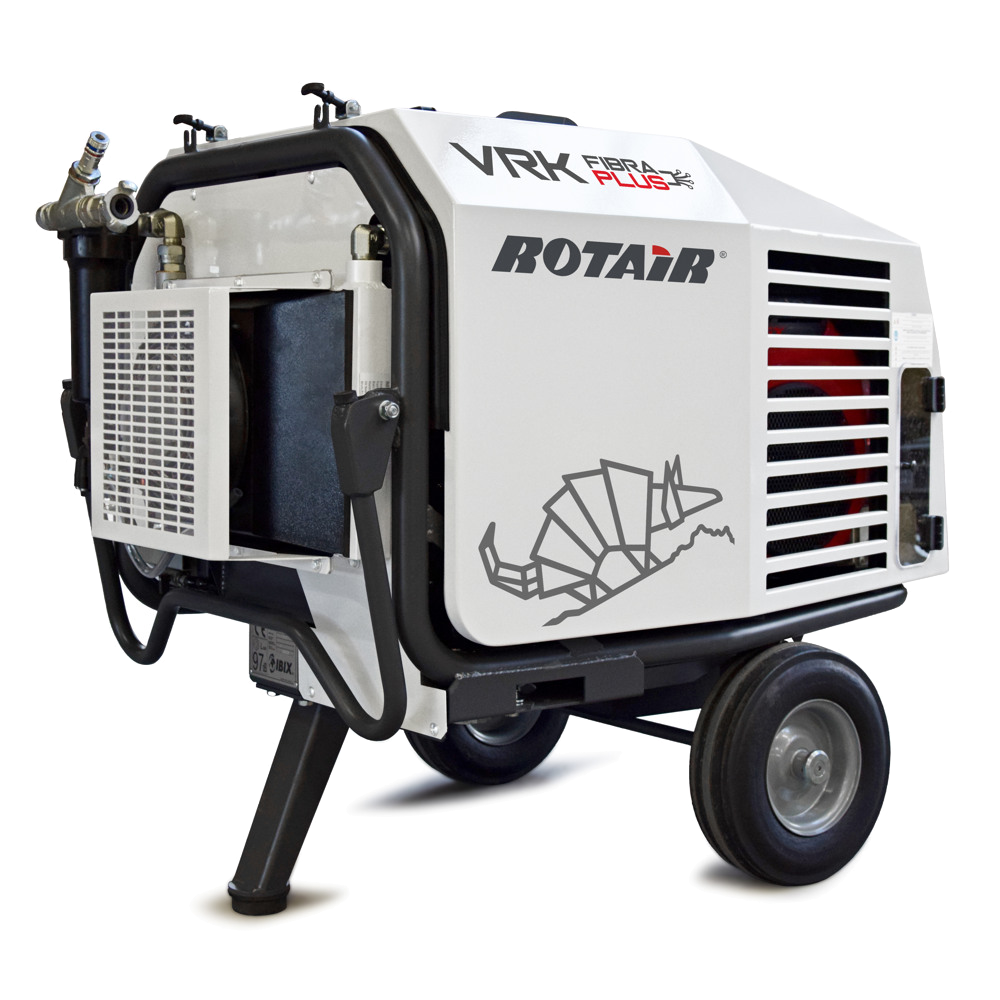

Порядок проведения работ, сопутствующие материалы и техника совершенно идентичные, как в случае с использованием трубы 40мм, так и в случае использования пакета микротрубок.  Однако, при использовании технологии микротрубок возможно использовать более компактный компрессор и более компактное задувочное оборудование.
Сравнительный анализ цен за 1 км.
Принимая во внимание, что отличие двух технологий только в стоимости кабеля и микротрубок, берем среднее значение на остальные материалы (муфты, маркеры, столбики, сигнальную ленту) вместе с работами 1 условная единица за 1 км. Мы используем в данных расчетах именно это значение, так как у читающих данный материал могут быть разные валюты, разные курсы валют, разные расчеты работ, разный НДС, разные подходы к строительству в зависимости от страны и от заказчика. В любом случае сумма принятая за 1 условную единицу останется неизменной и вы можете подставить свое текущее значение исходя из собственного опыта.
Исходя из пропорции посчитаем в принятой условной единицы стоимость полностью  всех работ по двум технологиям.

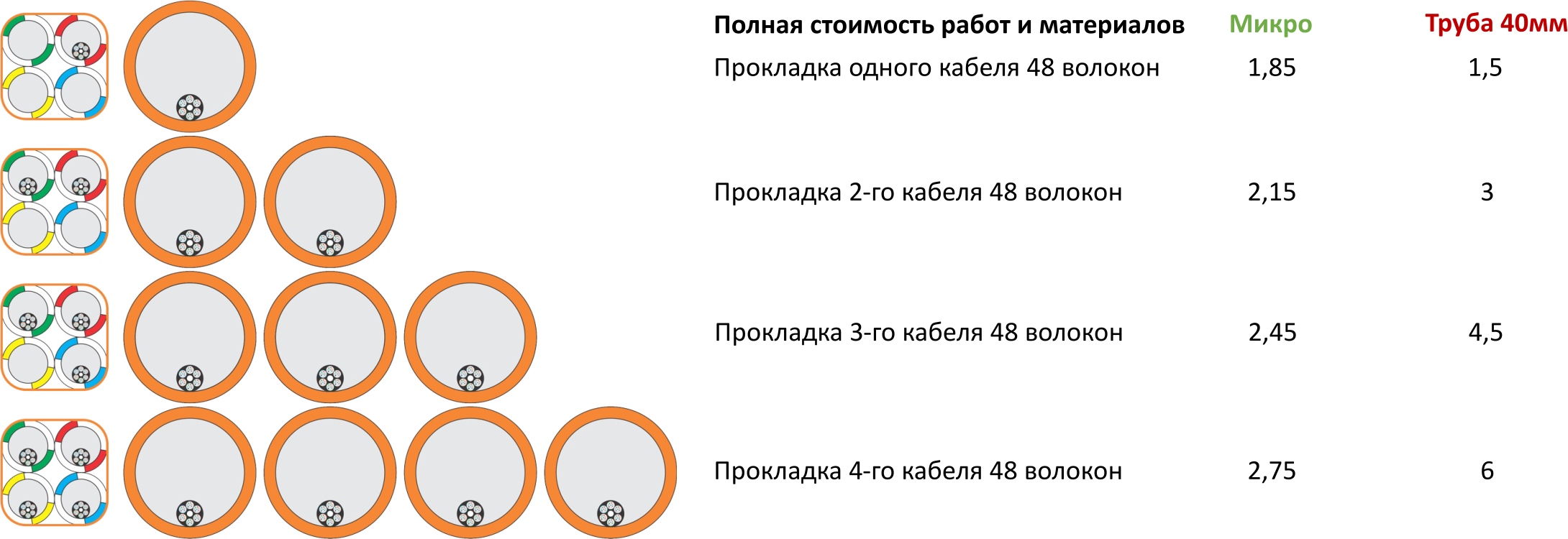

При прокладки одного кабеля 48 волокон: по технологии трубы 40 мм общая стоимость составит 1,5 условных единицы, по технологии микроканализации 1,85 условной единицы. То есть при прокладке только ОДНОГО кабеля применение микроканлизации не эффективно. Однако, уже после прокладки второго кабеля, технология микроканализация становится дешевле, и с добавлением каждого кабеля эффективность растет в арифметической прогрессии. Посмотрим на примере четырёхканальной микроканализации.
Прокладка двух кабелей 48 волокон: по технологии трубы 40 мм общая стоимость составит 3 условных единицы (каждый новый кабель - это фактически строительство еще одной линии), по технологии микроканализации 2,15 условной единицы.
Прокладка трех кабелей 48 волокон: по технологии трубы 40 мм общая стоимость составит 4,5 условных единицы, по технологии микроканализации 2,45 условной единицы.
Прокладка четырех кабелей 48 волокон: по технологии трубы 40 мм общая стоимость составит 6 условных единиц, по технологии микроканализации 2,75 условной единицы.
По факту, чем больше каналов в микроканализации, тем выше эффективность, так как пакет микротрубок прокладывается один раз, а далее расходы идут только на новый кабель и на работы по задувке добавляемого нового кабеля.
В решениях можно использовать и две, и три, и четыре, до семи микротрубок в одном пакете оптимальным диаметром: 12, 14, 16 мм с толщиной стенки 2 мм.

Для организации подобного рода сетей помимо пакета микротрубок необходимы материалы и оборудование, представленные ниже.

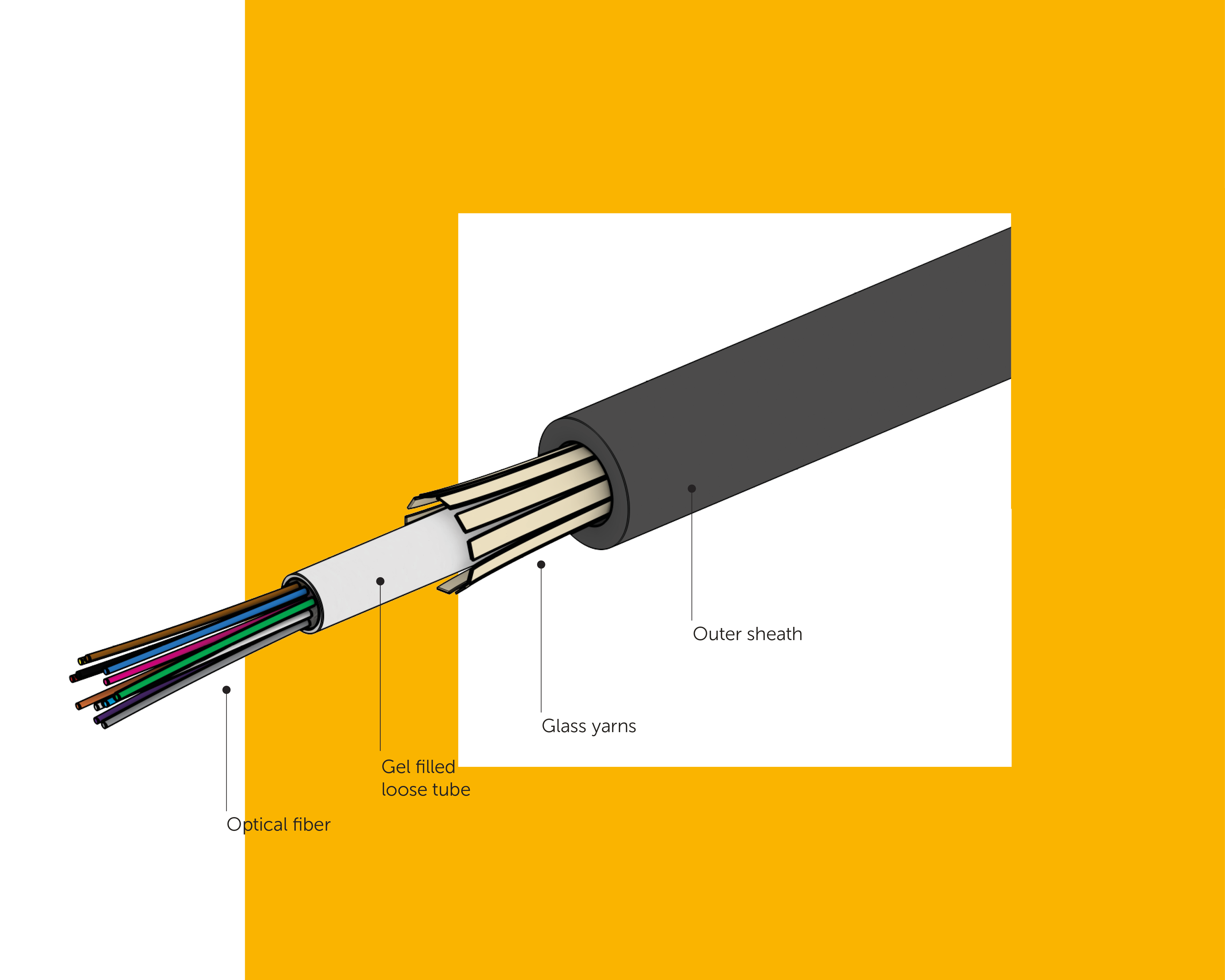

Оптический одномодульный микрокабель от 2 до 24 волокон. Стандарт волокна G.652D/G.657A1. Волокно 250 мкм. ⌀ от 2,7 до 3,8 мм. Полиэтилен PE. МДРН 150-300Н.

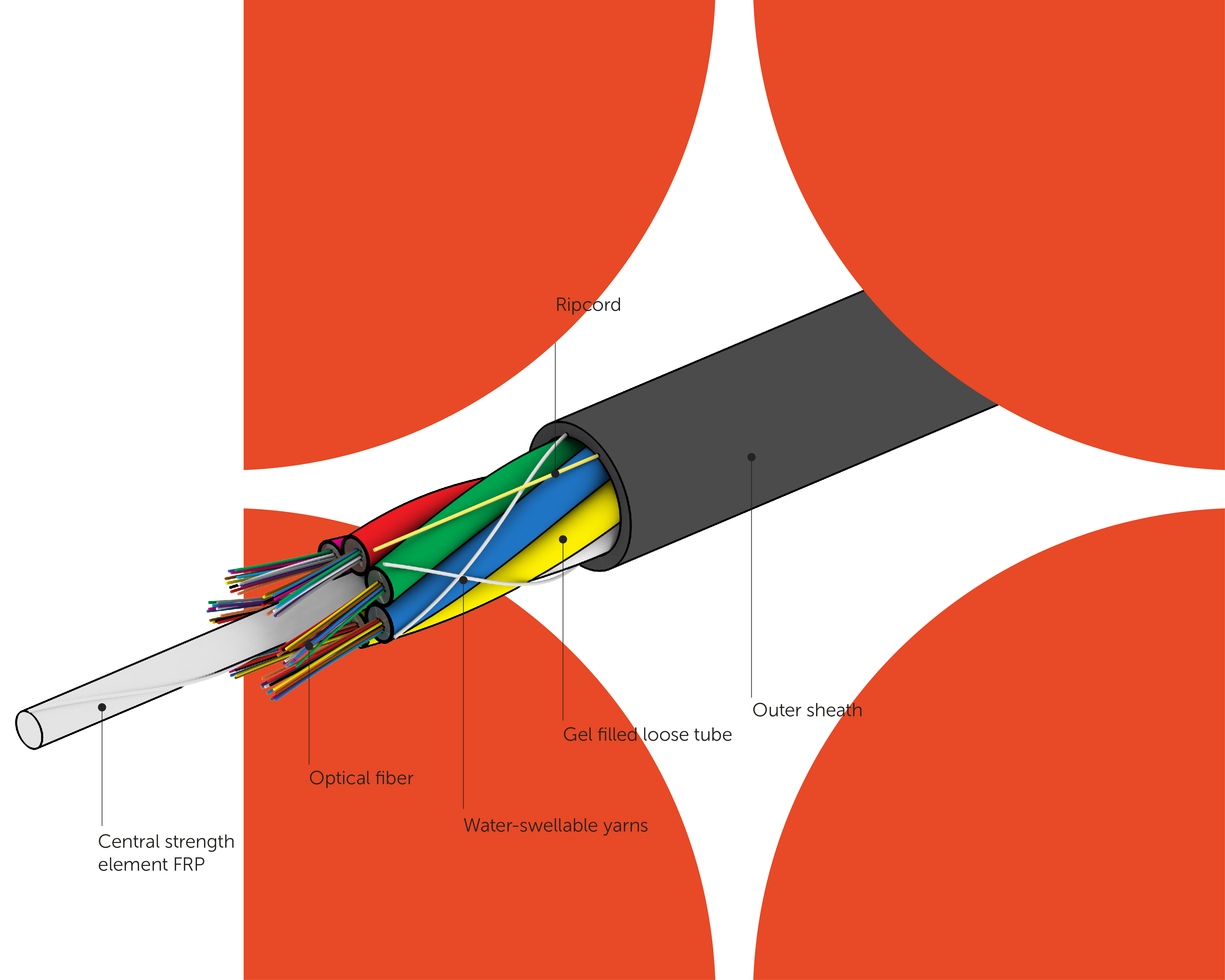

Оптический микрокабель с 12 волокнами в модуле от 12 до 432 волокон. Стандарт волокна G.652D/G.657A1. Волокно 250 мкм, 200 мкм. ⌀ от 4,4 до 11,2 мм. Полиэтилен PE, Полиамид PA. МДРН 600-3000Н.

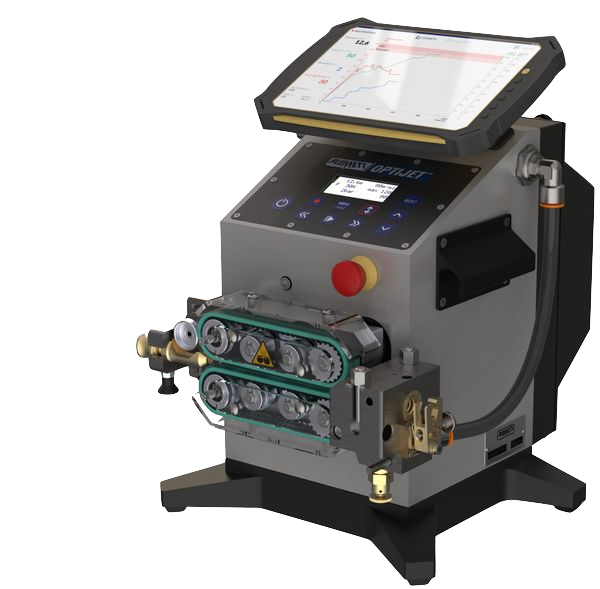

Задувочная машинка OptiJet - Оборудование Plumett для задувки микрокабеля в микротрубки. Счетчики расстояния и скорости.

Допустимый диаметр кабеля – 1,5-8 мм
Допустимый диаметр трубы – 3-16 мм
Привод – Аккумулятор (от 2 часов непрерывной работы)
Толкающее усилие – 0-150 Н
Максимальная скорость задувки – 100 м/мин
Максимальное воздушное давление – 16 бар
Защита – IP 67
