При подключении абонентов в частном секторе оператор связи всегда сталкивается с проблемой окупаемости и дальнейшей эксплуатации.
Строительство канализации классическим способом с прокладкой труб диаметром 110 мм и установкой колодцев напротив каждого дома в частном секторе дорого и не эффективно.
Подключение абонентов воздушным способом при помощи опор и подвесного кабеля во многих районах запрещено, сама подвесная кабельная сеть чаще подвержена порывам, обслуживание данной сети на высоте более опасное, чем работа с кабелем в канализации.
Использование микроканализации для подключения абонентов одноэтажной застройки во многих странах является единственным стандартом:
✓ Удобство обслуживания и эксплуатации в сравнении с подвесными решениями;
✓ Полностью диэлектрическое решение и как следствие – отсутствие необходимости заземления;
✓ Самое быстрое и безопасное, из всех известных, подключение абонента.
Задача
Район: Пригородные районы или участки внутри города
Тип застройки: частный сектор, одноэтажная Технология подключения: FTTH/GPON
Количество домов/абонентов на одном порту GPON: 32/64
Цель: Просчитать подключение абонентов на базе технологии микроканализации
Описание: Использовать с обоих сторон дороги пакет микротрубок (8+1), проложенный непосредственно в землю на глубину 60-70 см. Пакеты заводить в компактные шкафы, где производится сварка волокна и устанавливаются сплиттеры 1/4, 1/8 и 1/16 (при 64 абонентах на одной ветке GPON). Напротив каждого дома установить на пакет L-образный отвод, от которого прокладывается до дома абонента одиночная трубка 7 мм. Установить фитинг в стену дома при заведении трубки к абоненту. В месте заведения трубки установить абонентскую розетку. Абонент подключается методом задувки 2-волоконного кабеля 2,5 мм от шкафа до абонентской розетки.

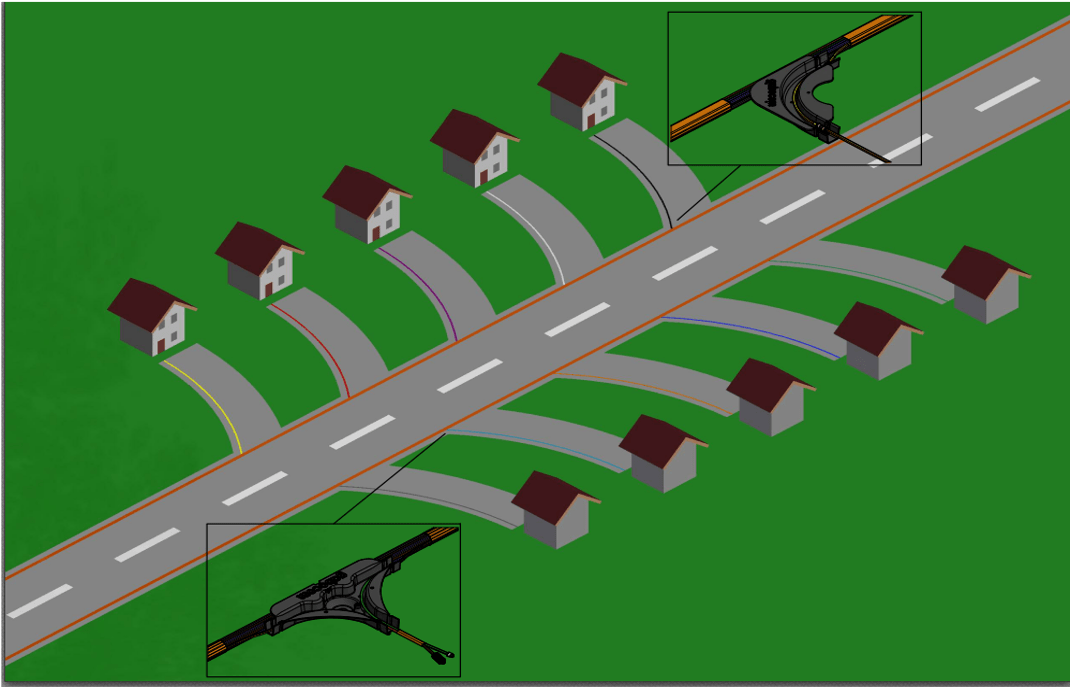

Основной принцип подключения абонентов
В основе всего лежит принцип ответвления отдельной микротрубки от общего пакета трубок в сторону дома абонента с помощью пластикового отвода и возможностью установки маркера для дальнейшего поиска места отвода.
Пакет и отдельные трубки могут прокладываться как в полотне дороги, так и рядом с дорогой.

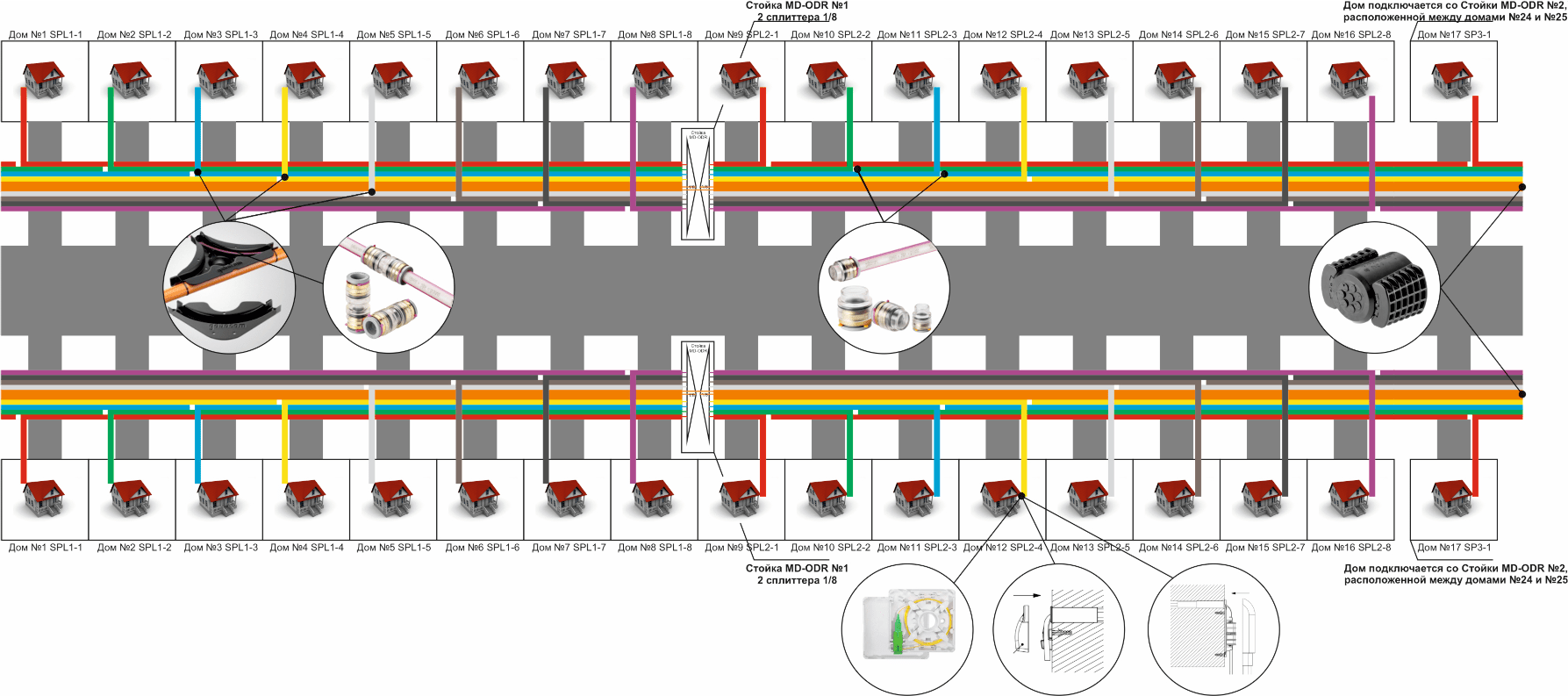

Схема подключения
ID-Prime – Стойка СРО-04М
Назначение:
Стойка распределения оптики MD-ODR уличного исполнения предназначена для построения сетей FTTH в коттеджном и частном секторе в том числе на базе микроканализации.
Технические характеристики:
Количество пакетов микротрубок - 4 (8х7+1х12);
Общее количество вводимых микротрубок - 36;
Место под установку модульных сплиттеров 1/8 - 4;
Количество портов SC – 4 (под подключение ввода модульных сплиттеров;
Максимальное количество сварок – 192 (4 кассеты по 24 сварки в центре для сварки распределительных кабелей и транзитных кабелей/модулей и 4 кассеты по 24 сварки на боковой стенке для соединения абонентских кабелей с выходами сплиттеров);
Габаритные размеры стойки – 1750х272х160,5 мм;
Вес – 26 кг.
Возможности:
Рассчитана на подключение до 32-ти абонентов на базе технологии микроканализации
Стойка состоит из двух отсеков:
1. Нижний отсек ввода и фиксации оптического кабеля.
2. Верхний отсек коммутации оптического волокна и установки сплиттера.
В стойку имеется возможность ввести до 18-ти кабелей (2 кабеля для распределительной сети и 16 кабелей для подключения абонентов.
Стойка заливается в бетонное основание, для чего в комплекте предусмотрено 6 анкерных болтов.
Микрокабель
| A-D(ZN)2Y G.652D+G.657.A1 150N | |||||
| Статическая/динамическая растягивающая нагрузка, Н | 80/150 | ||||
| Количество волокон (Corning, G.652D + G.657A1) | до 4 | до 6 | до 8 | до 12 | до 24 |
| Диаметр кабеля, мм | 2,2 | 2,3 | 2,4 | 2,6 | 3,0 |

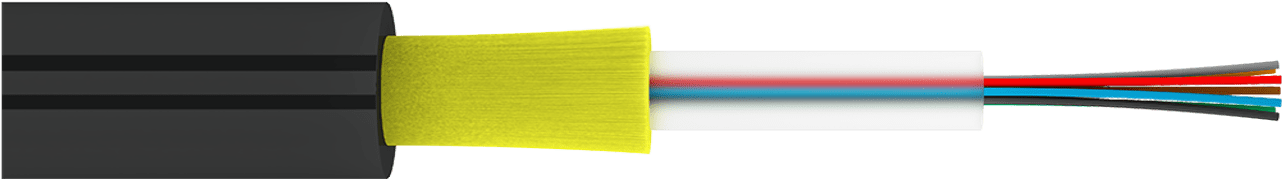

В качестве абонентского кабеля рекомендуется использовать 2-х волоконный кабель серии Blowing CT. При небольшом количестве абонентов в заданном участке эту же серию можно использовать в качестве распределительного.
| A-DQ2Y G.652D+G.657.A1 300N Ø 5.6mm | |||||
| Статическая/динамическая растягивающая нагрузка, Н | 300/1000 | ||||
| Количество волокон (Corning, G.652D + G.657A1) при модуле емкостью 12 волокон | 12 | 24 | 36 | 48 | 72 |
| A-DQ2Y 96 (8х12) G.652D+G.657.A1 500N Ø 6.3mm | |||||
| Статическая/динамическая растягивающая нагрузка, Н | 500/1800 | ||||
| A-DQ4Y 144 (12х12) G.652D+G.657.A1 900N Ø 7.9mm | |||||
| Статическая/динамическая растягивающая нагрузка, Н | 900/2800 | ||||

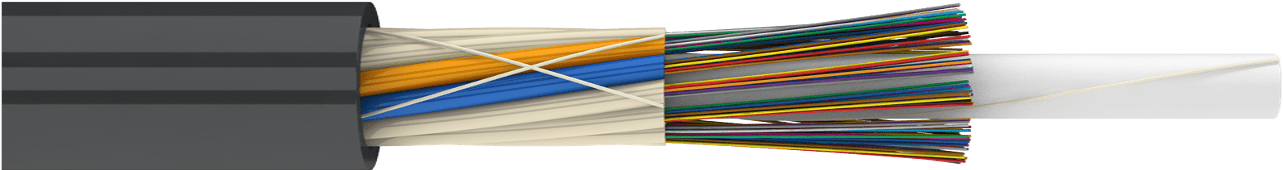

В качестве распределительного и магистрального кабеля используется серия Blowing MT 12

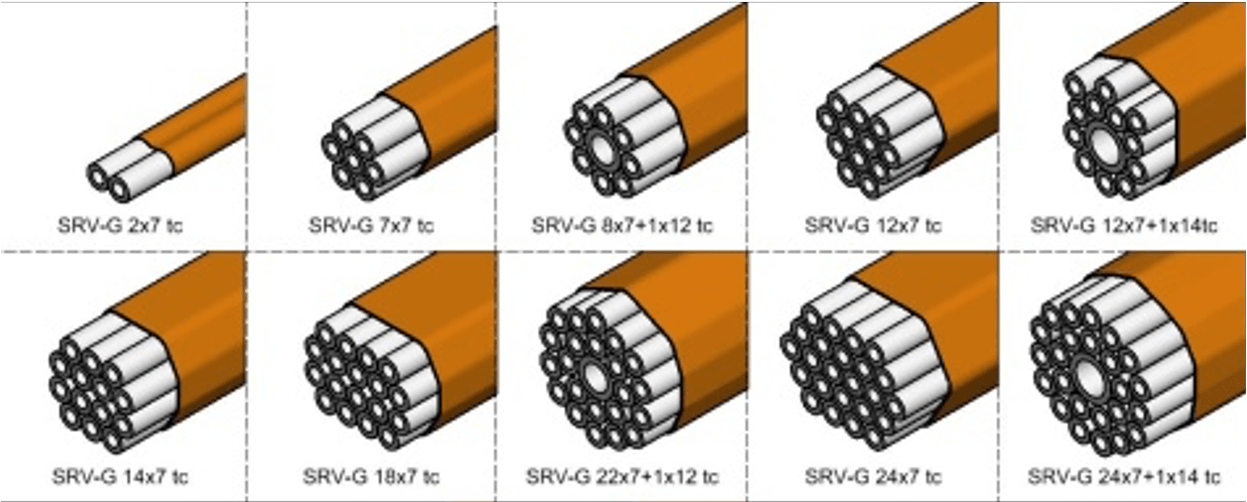

Пакеты микротрубок
При сплиттировании со вторым каскадом 1/8 оптимально использовать пакет с 8-мью трубками диаметром 7 мм с толщиной стенки 1,5 мм для абонентских кабелей и одной центральной трубкой 12 мм с толщиной стенки 2 мм для задувки распределительного кабеля.
Фитинги

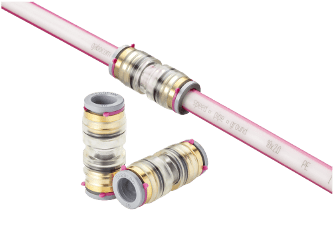

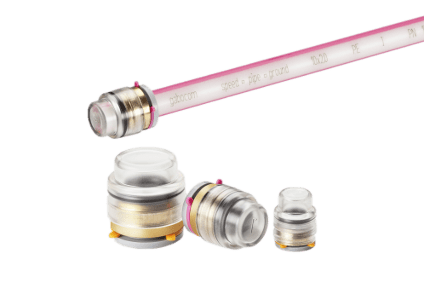

Прямые неделимые прозрачные соединители DSM используются для соединения микротрубок. В проекте устанавливаются в L-образном поворотном отводе для подключения к общему пакету абонентской трубки.
Прозрачные концевые заглушки ES используются для блокировки микротрубки от газа и воды давлением до 0,5 бар. Иcпользуются на всех участках, где необходимо закрыть неиспользуемую трубку.

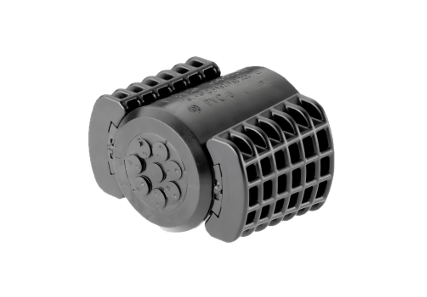

Делимый уплотнитель EZA-t tc, предназначен для герметизации пространства между группами микротрубок в грунт. Используется в проектах только на концах пакета.
Gabocom – Микротрубка Speed-pipe ground 7x1,5
Для подключения абонента выбрана трубка диаметром 7 мм с толщиной стенки 1,5 мм. Данная трубка рассчитана на задувку кабеля диаметром от 1 до 3 мм.

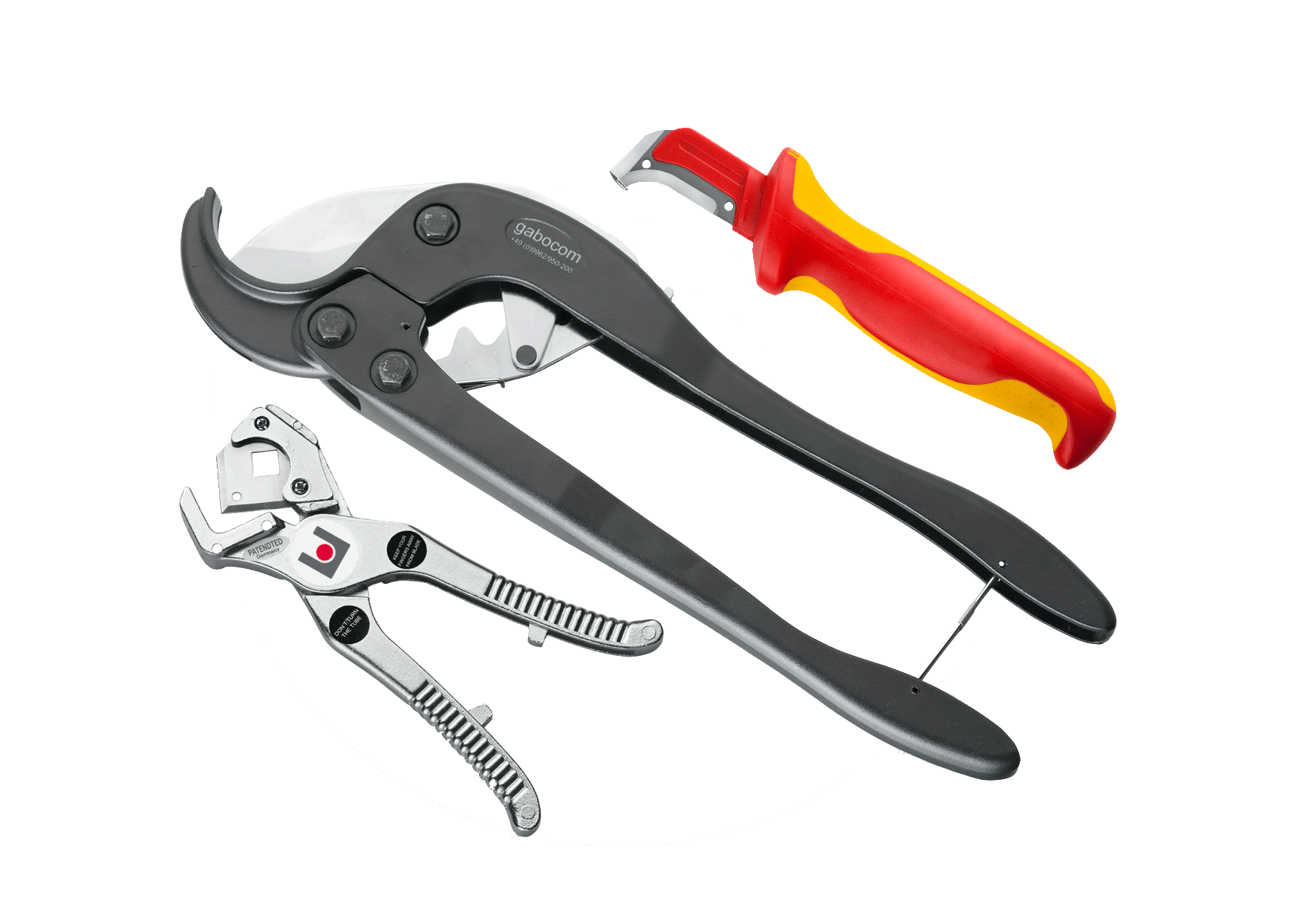

Инструменты
Соединение трубок, дальность, да и в принципе сама возможность задувки напрямую зависит от идеального среза трубки
Ввод трубки в здание/дом

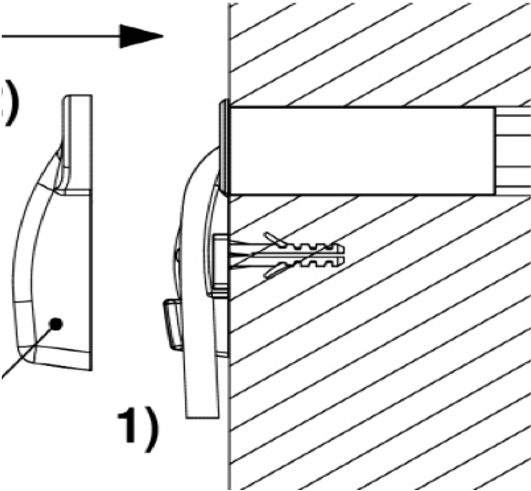

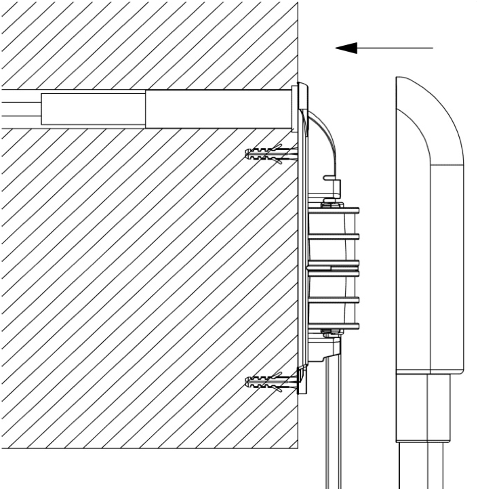

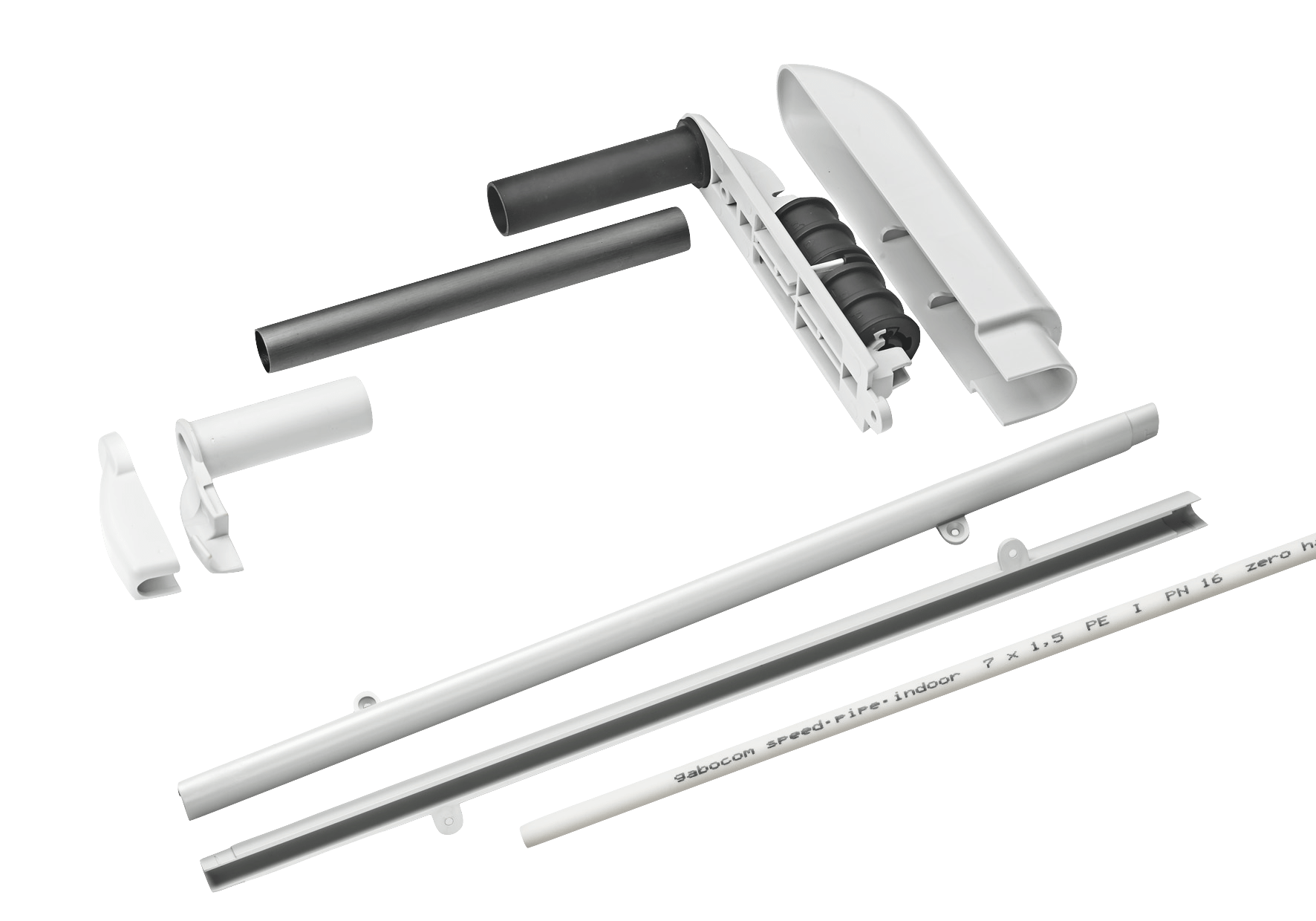

Кабельный ввод HEO7 рассчитан на ввод 7 мм трубки, толщина стены может быть до 560 мм. В конструкции ввода предусмотрена установка водо/пыле/газоблокирующего элемента. Абонентскую розетку рекомендуется устанавливать тут же ниже или выше кабельного ввода.

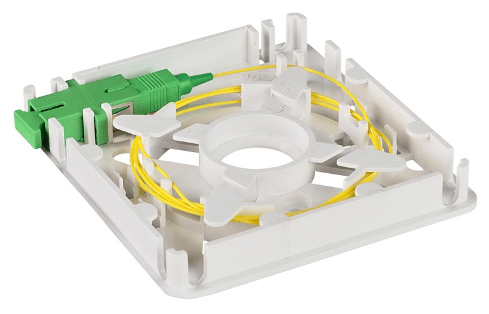

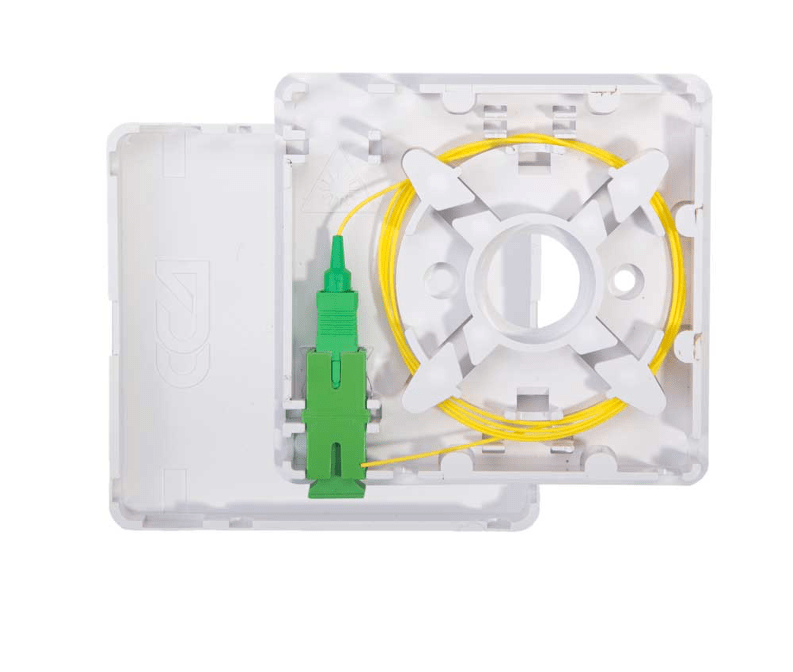

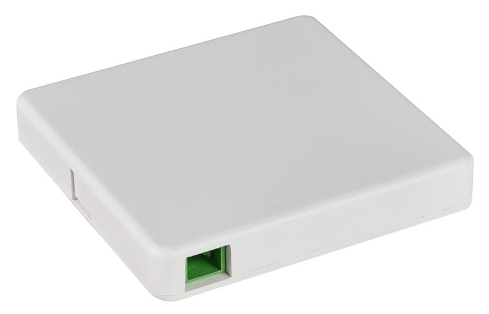

Абонентская розетка
Кросс ШКОН-ПА-1-SC-SC/APC-SC/APC ССД – абонентская розетка для установки у абонента. Размеры – 95х90х15 мм
Задувочные машинки

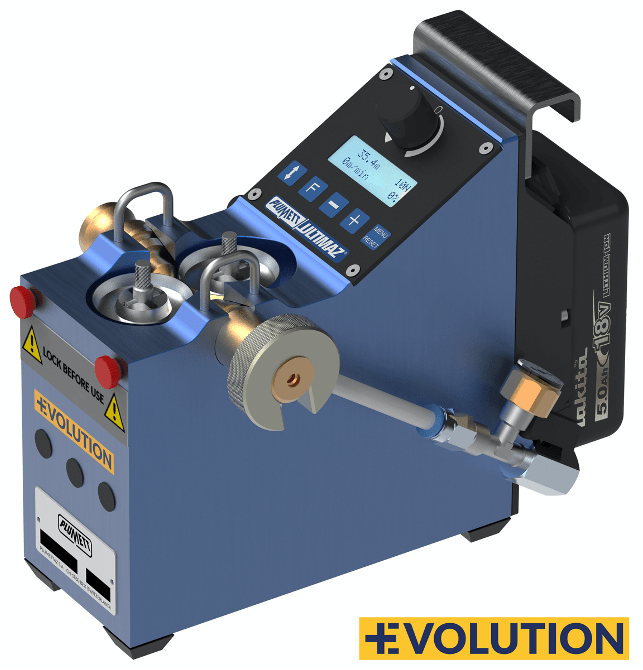

Plumett UltimaZ E25

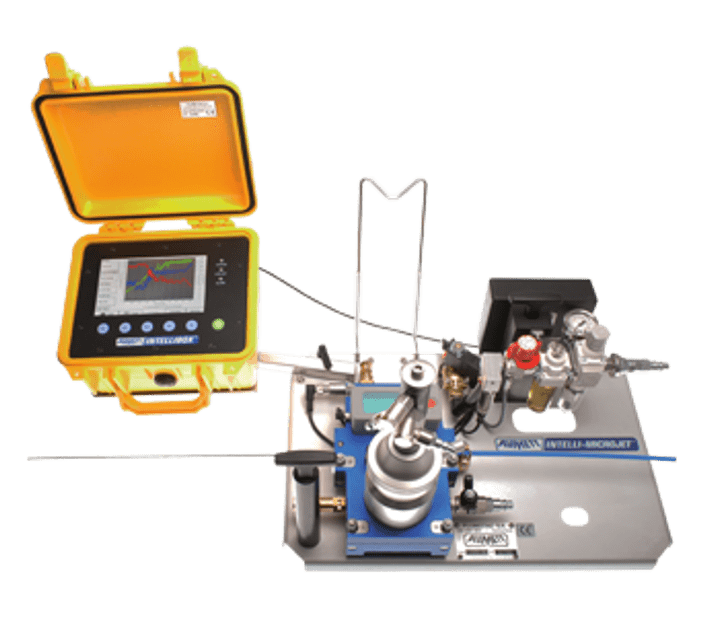

Plumett OptiJet
Универсальная задувочная машина, применимая практически в любом сегменте микроканализации. Оборудована планшетом для мониторинга и протоколирования всего процесса задувки с отображением всех сил действующих на кабель. Задувает микрокабель диаметром от 1,5 до 8 мм в микротрубки диаметром от 3 до 16 мм.
Компрессор

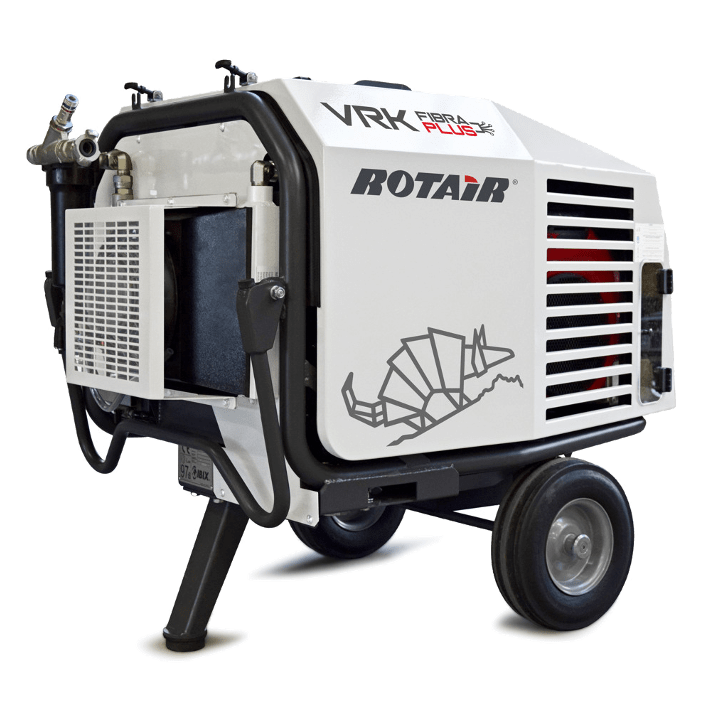

RotAir VRK Fibra Plus
Один из самых компактных и легких компрессоров в сегменте задувки оптического кабеля. Рекомендован для использования в комплексе с задувочными машинками Plumett UltimaZ E25, Plumett OptiJet.
