Текущее положение
Старые постройки
Использование технологии микротрубок - Общая концепция
1.На чердаке, либо в подвальном помещении, либо в подземной парковке, либо в специально отведенном помещении устанавливается телекоммуникационный шкаф.2.От шкафа вертикально через все этажи прокладывается пакет с необходимым количеством микротрубок в зависимости от количества этажей.
3.На каждом этаже одна из трубок разрезается и наращивается одиночной трубкой простым соединением до распределительной коробки.
4.От распределительной коробки прокладываются одиночные микротрубки до квартиры абонента.
5.После монтажа ни к одной трубке, ни к одному соединению необходимости в доступе нет. Только непосредственно в шкафах и коробках
6.Микрокабель заталкивается/задувается специальной машинкой от шкафа до распределительной коробки.
7.Микрокабель заталкивается/задувается от распределительной коробки до квартиры абонента.
8.У абонента устанавливается абонентская розетка

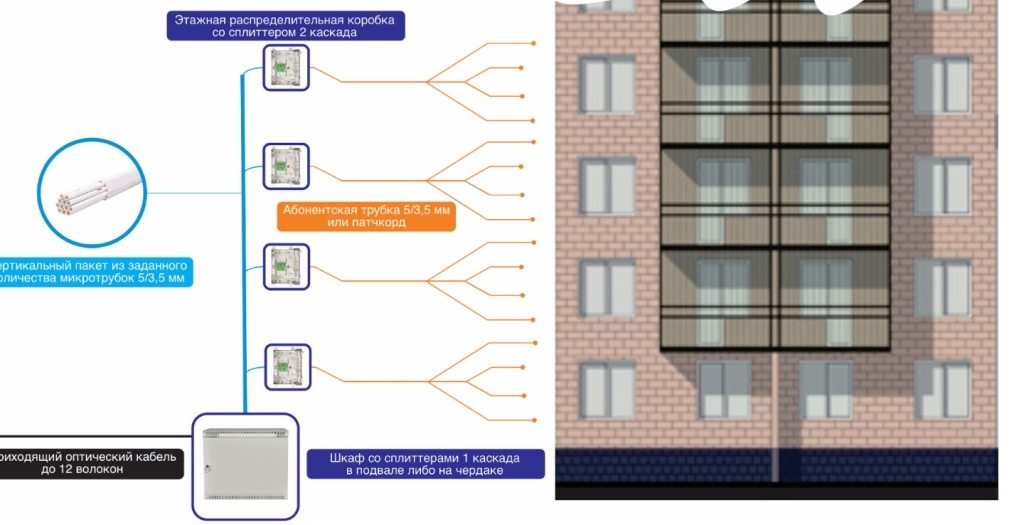

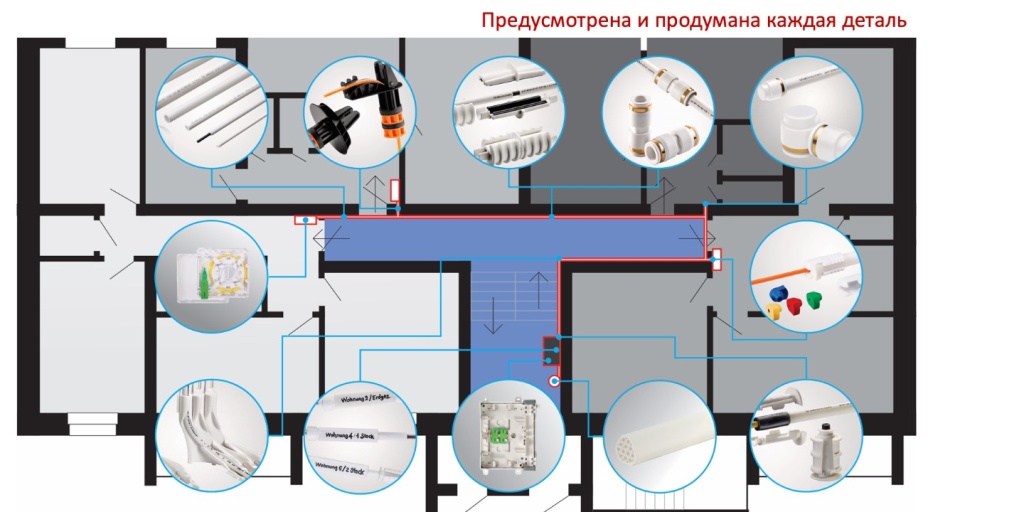

Общая схема

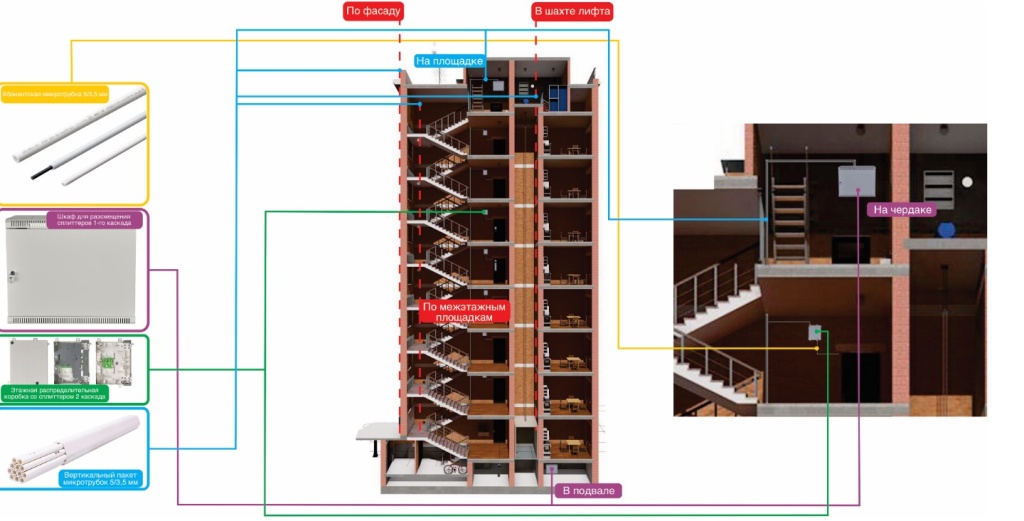

Возможные места прокладки вертикального пакета микротрубок

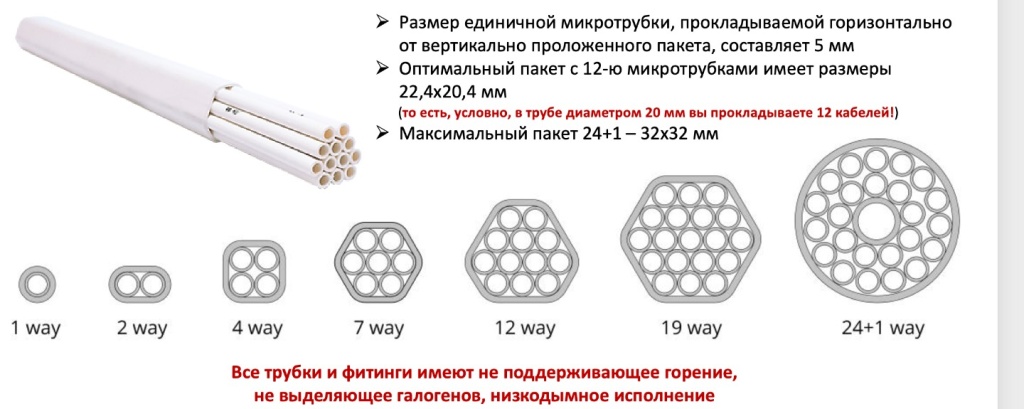

Пакеты микротрубок для вертикальной прокладки

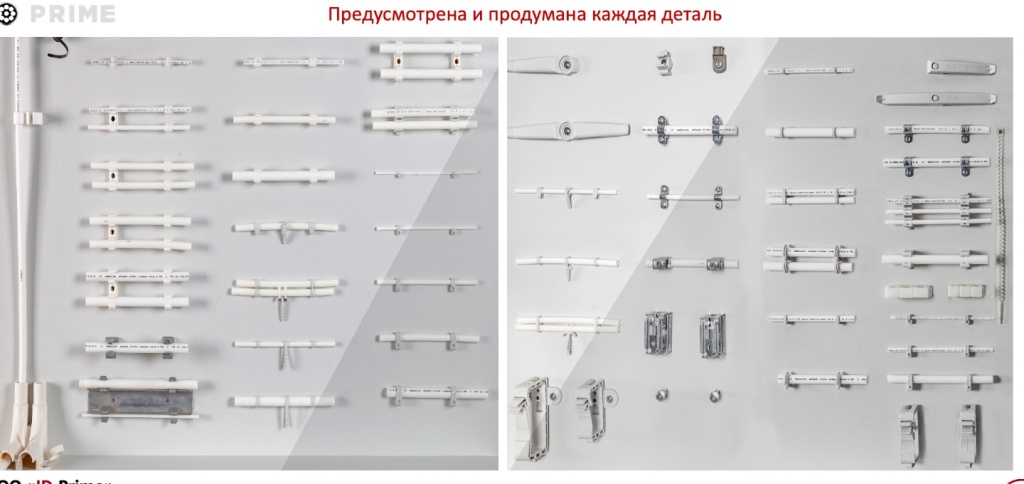

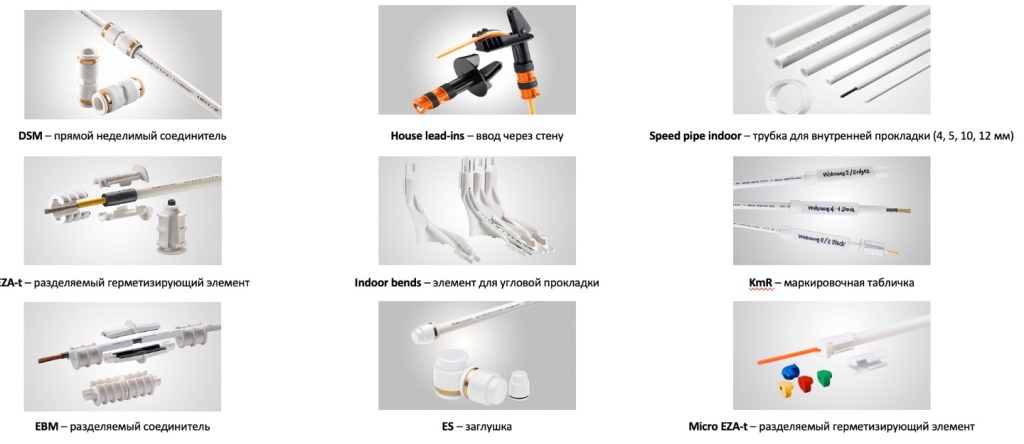

Набор фитингов и креплений
Крепления микротрубок

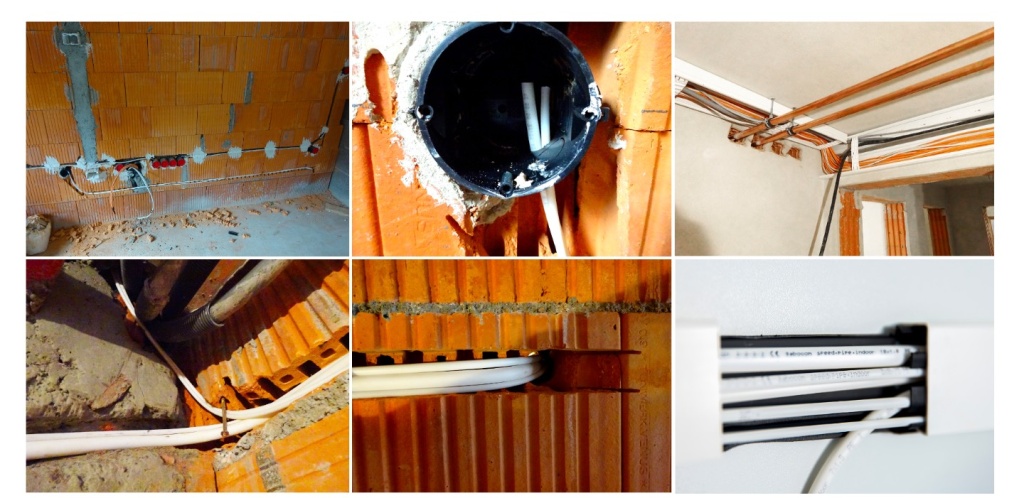

Фото прокладки микротрубок во время строительства в Германии

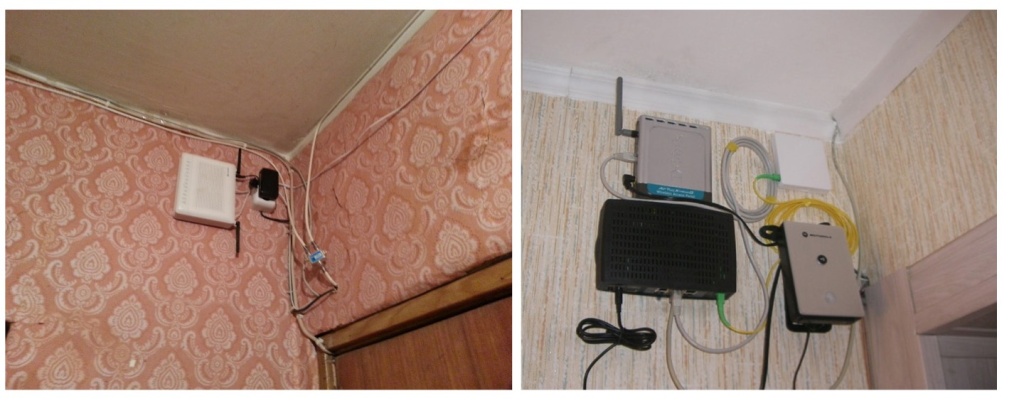

А что в квартире у абонента?

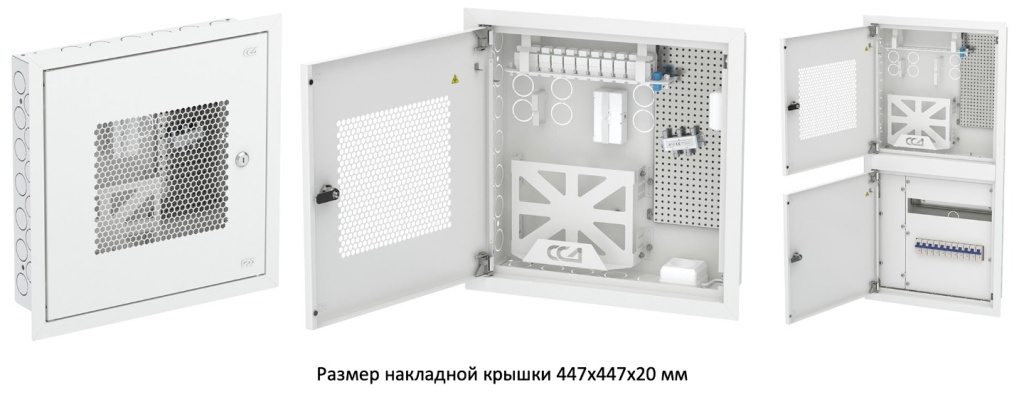

Шкаф квартирный телекоммуникационный встраиваемый
с радиопрозрачной дверцей ШТ-НС

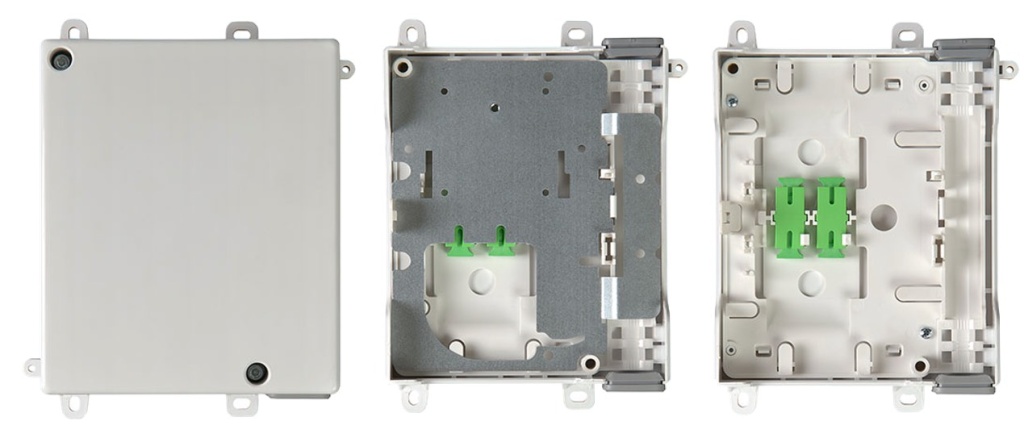

Этажная распределительная коробка
Кросс ШКОН -МПА/3
Предназначены для строительства в многоквартирных домах городских сетей PON с каскадным сплиттированиемпо схемам 1х16 + 1х4 или 1х8 + 1х8 в комплекте с универсальными сплиттерными модулями УСМ.
Количество абонентских портов -16 SC/APC
Количество линейных оптических портов – 2 SC/APC
Класс защиты – IP 54
Материал корпуса – негорючий АБС-пластик
Габаритные размеры, мм - 177х145х72
Масса, кг – 0,25

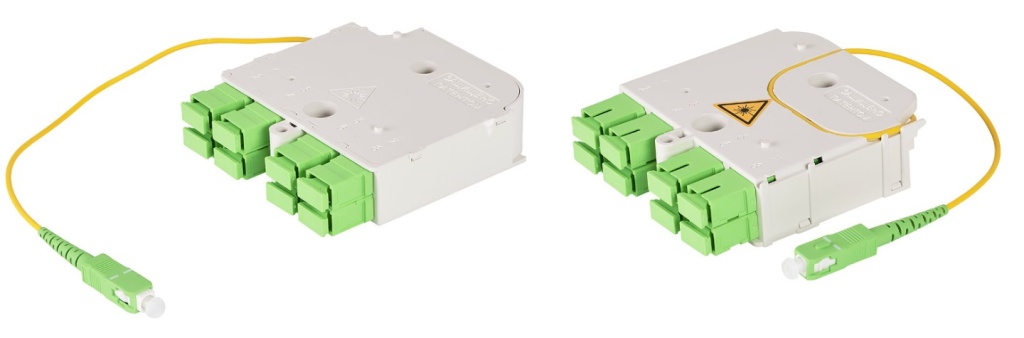

Универсальный сплиттерный модуль УСМ
Предназначен для распределения оптического сигнала в пассивных оптических сетях (PON).
Используется в этажных коробках, муфтах-кроссах и др.
Содержит планарный разветвитель (PLC), что позволяет использовать непрерывный диапазон длин волн от 1260 нм до 1650 нм и обеспечивает наилучшие эксплуатационные характеристики.
Конструктивное исполнение - модули с выходными адаптерными портами и входным пигтейлом.
Тип оптических соединителей - SC/APC.
Вносимые потери (тип/макс.), Дб – 10,2/11,0
Температура, °С - от -40 до +65
Габаритные размеры, мм - 80х90х22
Масса, кг – 0,1
Фитинги и крепления

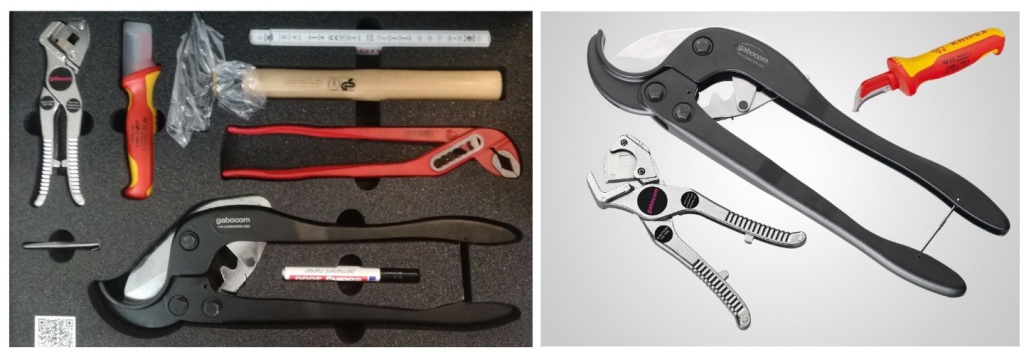

Инструменты

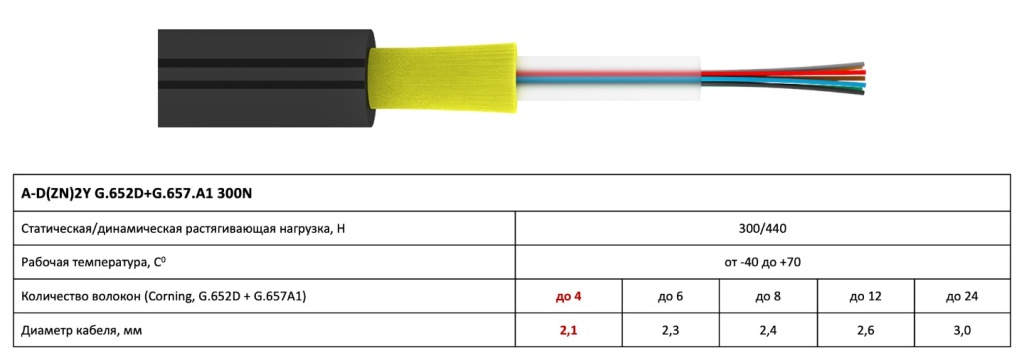

Микрокабель PRIME ОКМ

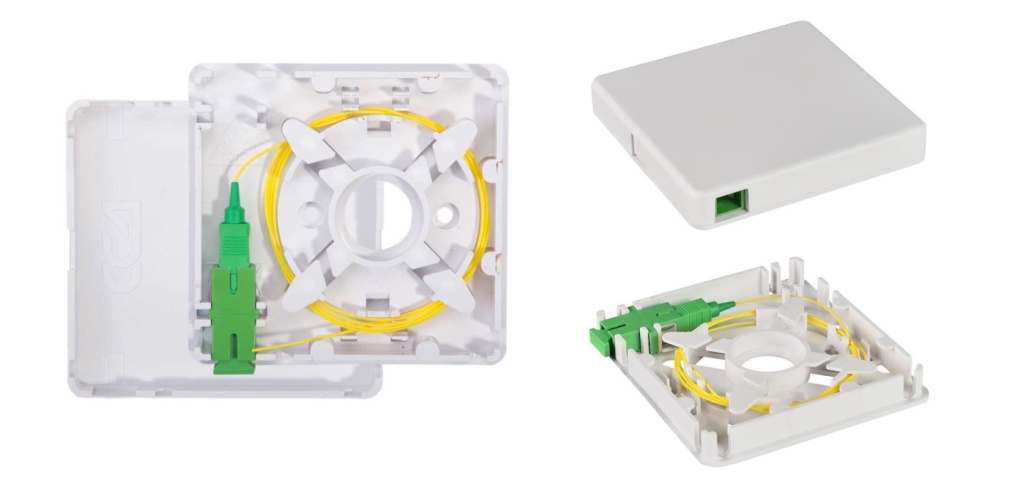

Абонентская розетка
Кросс ШКОН-ПА-1-SC-SC/APC-SC/APC ССД – абонентская розетка для установки у абонента. Размеры – 95х90х15 мм

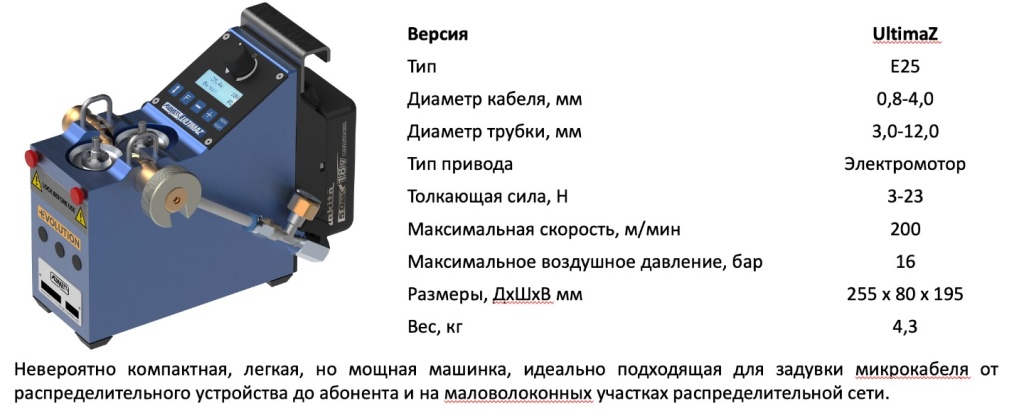

Задувочная машина Ultimaz E25
