Оптическая муфта BPEO-S3-CDP

Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом. Служит для защиты места сращивания и разветвления оптического кабеля при установки в телефонной канализации, на открытом воздухе (на стене, на опоре) и при укладке непосредственно в грунт.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.

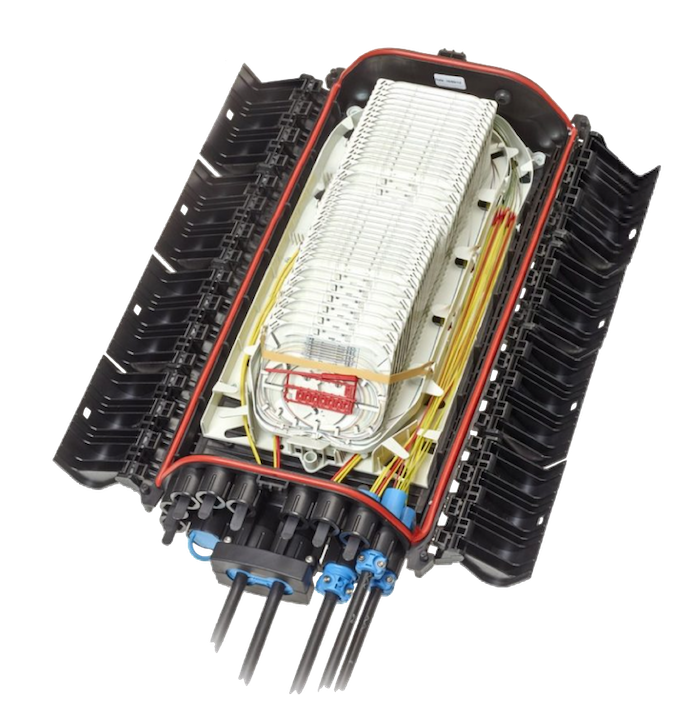

Корпус муфты изготовлен из армированного стекловолокном полипропилена, водонепроницаемый, стойкий к УФ излучению. Конструктивно муфта состоит из основания с расположенным в нем органайзером для оптических кассет, мест для ввода кабелей, механических защелок и крышки.
Герметизация муфты осуществляется при помощи резиновых прокладок, которые обеспечивают многократный доступ в муфту без замены каких-либо деталей. Для герметизации вводов кабеля предусмотрены уникальные кабельные вводы ECAM разных диаметров и конфигураций. ВРЕО имеют встроенные органайзеры трех типов для установки 12, 28 и 48 кассет в зависимости от типоразмера муфты. Важным моментом является устройство самого органайзера, которое не предполагают использование делителей модуля. Кассеты имеют стандартный размер и занимают одно или два места в органайзере (в зависимости от толщины 5 или 10 мм). Возможна установка кассет разной толщины в одной муфте.


По умолчанию муфта BPEO-S3-CDP поставляется, как пустой корпус. Внутри установлен только органайзер на 48 слотов и заглушены 6 одинарных и один двойной (овальный) кабельные вводы.
Мы комплектуем муфту на этапе размещения заказа в Corning в соотвествии с требованиями заказчика, включая необходимые позиции, представленные ниже:
1. Оптические кассеты (количество определяется в соотвествии со свободными слотами под кассеты)
    1.1 BPEO-UZ-12, арт. FQ100068284
    1.2 BPEO-UZ-1PLC, арт. FQ100074266
    1.3 BPEO-UZ-2PLC, арт. FQ100079471
    1.4 BPEO-BZ-24, арт. N541238A
2. Кабельные вводы
    2.1 ECAM D27, арт. FQ100078911 - 1 шт. (либо может быть заменен на 2 ECAM S18)
    2.2 ECAM S18, арт. FQ100079562 - 6 шт. (в случае, замены ECAM D27 на 2 ECAM S18 общее количество составит 8 шт.)
3. КДЗС
    3.1 КДЗС диаметром 2,4 мм и длиной 45 мм после термоусадки
    3.2 КДЗС диаметром 2,4 мм и длиной 60 мм после термоусадки
4. Комплекты заземления
    4.1 BPEO grounding kit set 4 cables, арт. FQ100051447 - комплект для заземления 4 кабелей
5. Элемент крепления муфты к стене/опоре/в колодце
    5.1 Металлический крепеж для муфт BPEO 2 и 3 в колодце/на стене/на опоре, арт. FQ100068367
6. PLC сплиттеры: неоконеченные под сварку (чаще используются производства сторонних производителей рекомендуемых заказчиком)

* в списке комплектации представлены только позиции, применяемые на территории стран СНГ. Другие позиции могут быть предложены, исходя из НЕ типовой задачи заказчика

** при комплектации обязательно стоит принимать во внимание, что количество слотов под кассеты и  количество кабельных вводов фиксировано. Используя, например, 30 кассет 5 мм одного типа, вы сможете установить всего 18 другого типа толщиной 5 мм, так как общее количество слотов в данном органайзере составляет 48.
