Оптическая кросс-муфта МКО-Д3-С09
Арт. 130408-00201
Оптическая кросс-муфта МКО-Д3-С09 предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада
Характеристики
Наименование
—
Муфта-кросс МКО-Д3/С09-1PLC16-SC/APC-20SC-18SC/APC-18SC/APC ССД
Цвет
—
Черный
Класс защиты IP
—
68
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Оптическая кросс-муфта МКО-Д3-С09
Арт. 130408-00201

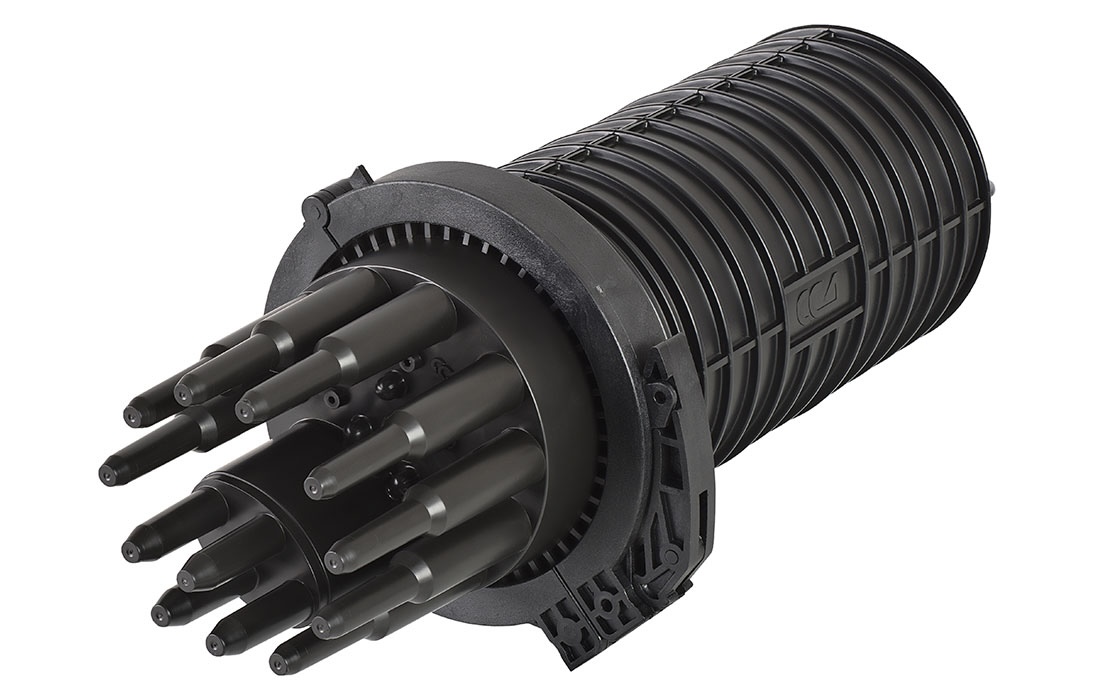

Оптическая кросс-муфта МКО-Д3-С09 предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го/2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена на базе стандартного корпуса муфты Д3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 8 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

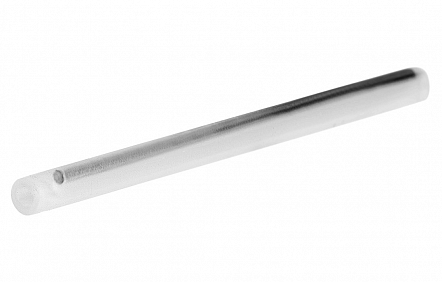

• размещение до 48 сростков оптических волокон (КДЗС 4525);

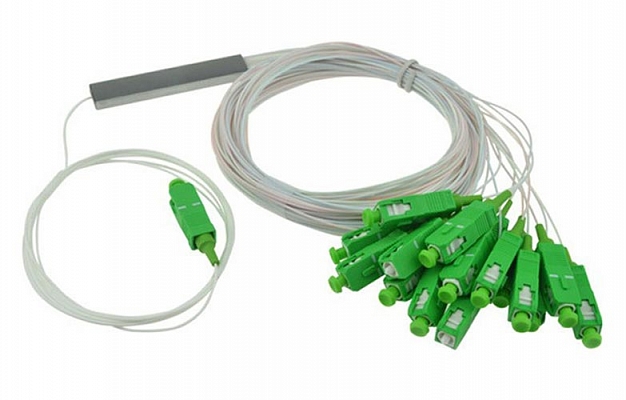

• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);

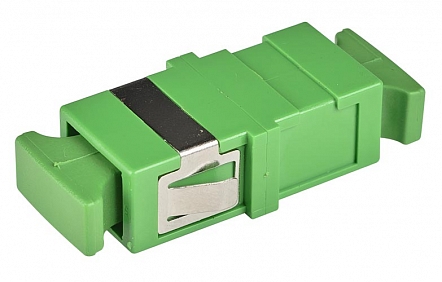

• установку до 20-ти розеток (адаптеров) оптических типа SC.

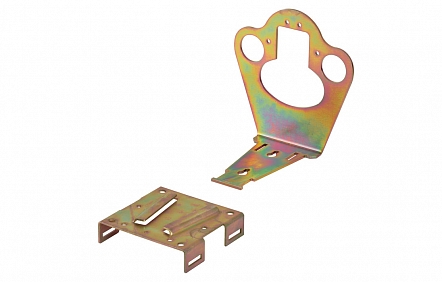

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Д3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
Выполнена на базе стандартного корпуса муфты Д3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 8 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D=0,9 мм (или двух разветвителей 1х8);
• установку до 20-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Д3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
Характеристики
|
Наименование
|
Муфта-кросс МКО-Д3/С09-1PLC16-SC/APC-20SC-18SC/APC-18SC/APC ССД |
|
Цвет
|
Черный |
|
Класс защиты IP
|
68 |
|
Рабочая температура, °C
|
от -60 до +70 |
|
Количество оптических адаптеров
|
18 SC (общее количество разъемных соединений - 20) |
|
Габариты, мм
|
488х215 (Ø корпуса) |
|
Общее количество сварок
|
48 |
|
Количество и размер кабельных вводов
|
круглый ступенчатый, до 16 мм - 8 шт.; овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6». При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК. |
|

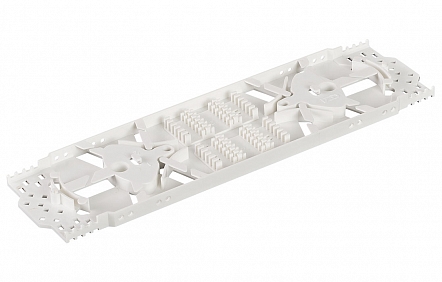

Типы кассет
|
К-24 и К4-Л2 |
|
Количество мест под установку сплиттеров
|
1 (Сплиттер PLC 1х16 SC/APC) |
|
Исполнение
|
Купольная |
|
Конструкция
|
Муфта с внутренним кроссом и местом для установки сплиттера PLC. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. |
|
Вес оборудования, кг
|
2,79 |
|
Код товара/Артикул
|
130408-00201 |
|
Комплектация
|

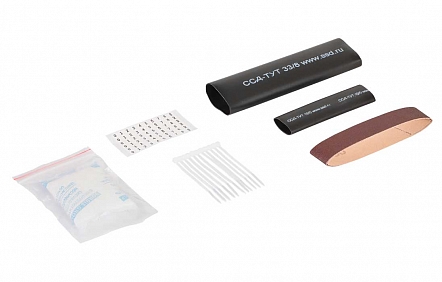

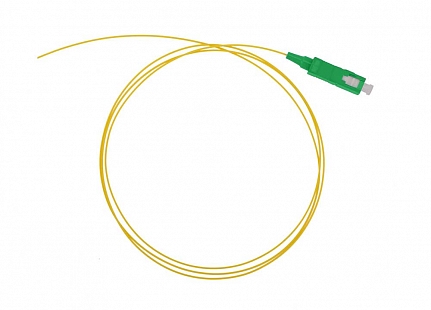

Корпус - 1 шт.; Сплиттер PLC 1х16 SC/APC - 1 шт.; Адаптеры SC/APC - 18 шт.; Пигтейлы SC/APC - 18 шт.; КДЗС 4525 - 20 шт.; Комплект монтажный - 1 шт. |
