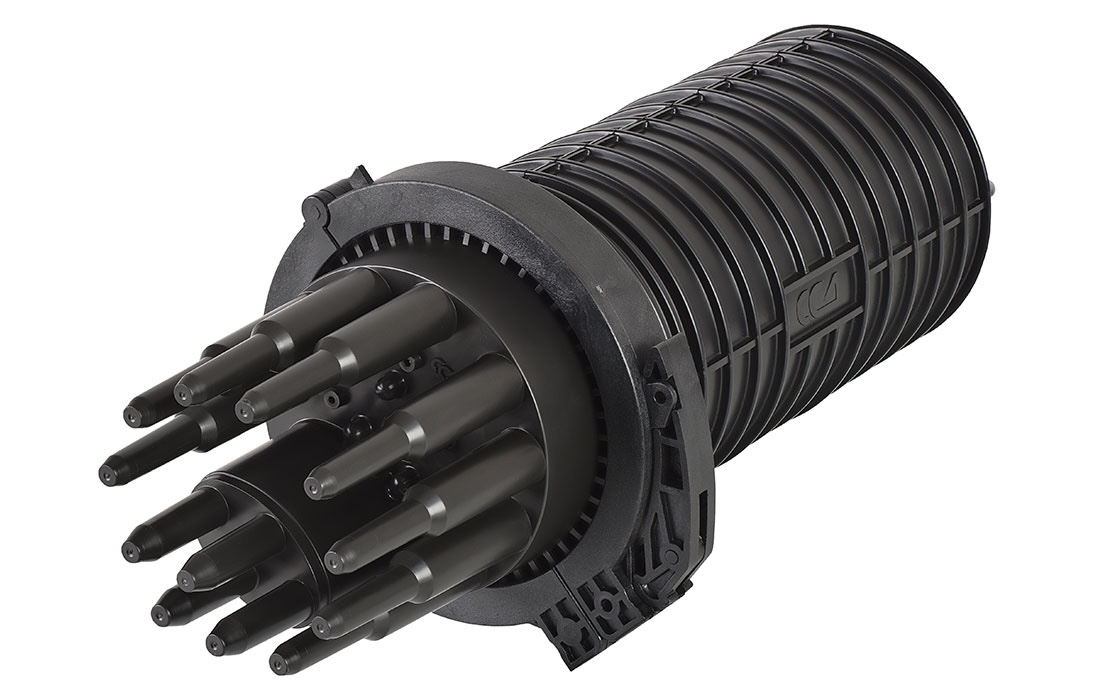

Оптическая кросс-муфта МКО-Д3-СМ3
Арт. 130408-00202
Оптическая кросс-муфта МКО-Д3-СМ3 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра в сетях FTTH.
Характеристики
Наименование
—
Муфта-кросс МКО-Д3/СМ3-4/4SC-4SC-4SC/APC-4SC/APC ССД
Цвет
—
Черный
Класс защиты IP
—
68
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Оптическая кросс-муфта МКО-Д3-СМ3
Арт. 130408-00202
Оптическая кросс-муфта МКО-Д3-СМ3 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра в сетях FTTH.

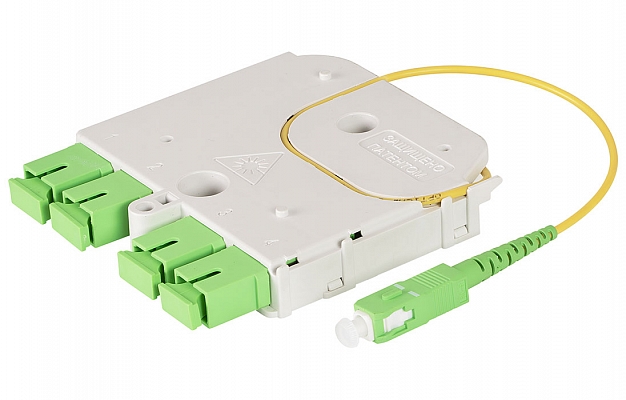

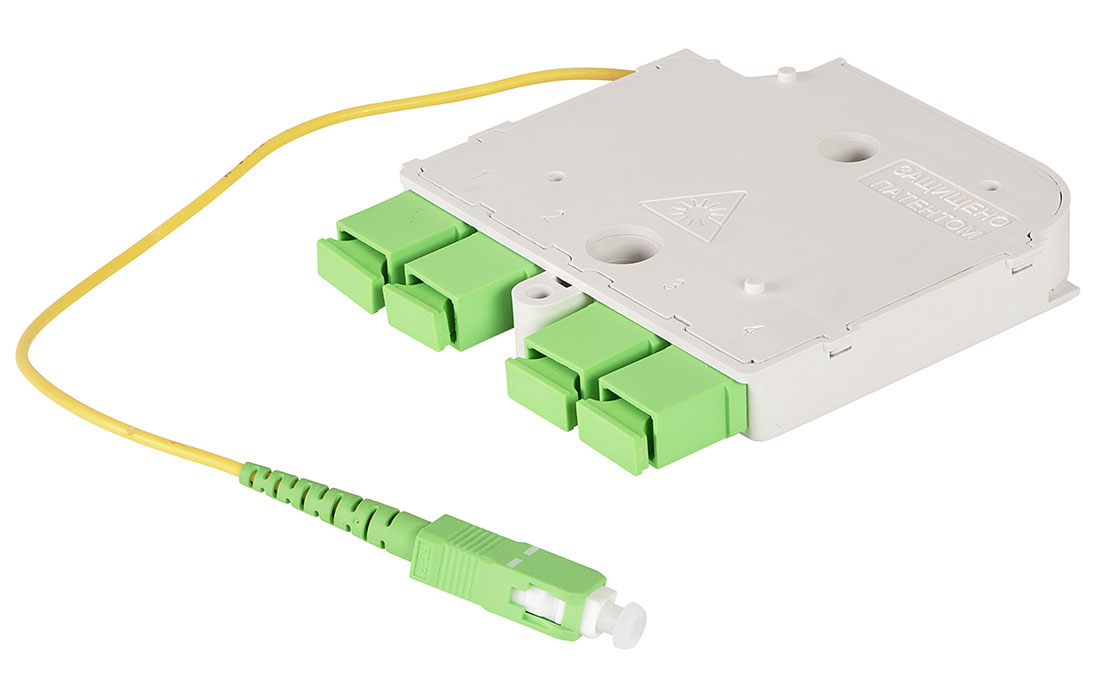

Данное исполнение предназначено для использования модульного сплиттера (см. в фотогалерее).
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Данное исполнение предназначено для использования модульного сплиттера (см. в фотогалерее).
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
|
Наименование
|
Муфта-кросс МКО-Д3/СМ3-4/4SC-4SC-4SC/APC-4SC/APC ССД |
|
Цвет
|
Черный |
|
Класс защиты IP
|
68 |
|
Рабочая температура, °C
|
от -60 до +70 |
|
Количество оптических адаптеров
|
4 SC (общее количество разъемных соединений за счет использования сплиттерных модулей СМ3 1/4 - 20) |
|
Габариты, мм
|
488х215 (Ø корпуса) |
|
Общее количество сварок
|
48 |
|
Количество и размер кабельных вводов
|
круглый ступенчатый, до 16 мм - 8 шт.; овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6». При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК. |
|
Типы кассет
|
К-24 и К4-Л2 |
|
Количество мест под установку сплиттеров
|
4 (для сплиттерных модулей СМ3) |
|
Исполнение
|
Купольная |
|
Конструкция
|
Муфта с внутренним кроссом и местом для установки сплиттерных модулей СМ3. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. |
|
Вес оборудования, кг
|
2,5 |
|
Код товара/Артикул
|
130408-00202 |
|
Комплектация
|
Корпус - 1 шт.; Адаптеры SC/APC - 4 шт.; Пигтейлы SC/APC - 4 шт.; КДЗС 4525 - 20 шт.; Комплект монтажный - 1 шт. |
