Пакеты микротрубок в грунт
Пакет микротрубок предназначен для прямой прокладки в грунт, состоящий из двух микротрубок диаметром 12 мм.
Давление разрыва, бар
—
мин. 56 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Производственная длина на таре (1200х370), м
—
650
Максимальное рекомендованное растягивающее усилие, H
—
Пакет - 1700; Трубка 12 - 700 при 20 °С
Растягивающее усилие на разрыв, Н
—
Пакет - 1900; Трубка 12 - 1000 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
2500 при 20 °С
Толщина оболочки пакета, мм
—
0,5
Цвет оболочки пакета
—
оранжевый
Рекомендованный радиус изгиба, м
—
>2,5
Минимальный радиус изгиба, м
—
1,0
Материал
—
Полиэтилен ПЭ высокой плотности, первичной переработки
Габаритные размеры, мм
—
13,0х25,0 (условный диаметр 25,0)
Толщина стенки, мм
—
Трубка 12 - 2,0
Внешний диаметр, мм
—
Трубка 12 - 12,0
Внутренний диаметр, мм
—
Трубка 12 - 8,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,15
Общий вес, кг
—
126 (включая тару)
Стойкость к УФ излучению
—
3 года (в южно-европейском климате)
Цвет полос
—
Красный, зеленый с бесцветным
Внутренняя поверхность
—
55 оптимизированных скользящих ребер

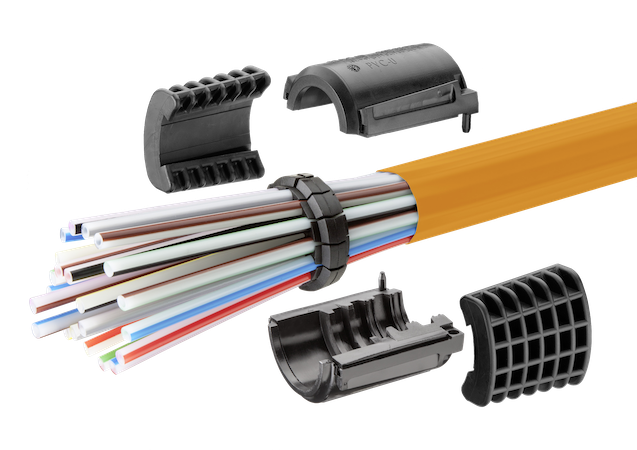

Пакеты микротрубок в грунт
Пакет микротрубок предназначен для прямой прокладки в грунт, состоящий из трех центральных микротрубок диаметром 14 мм и расположенных вокруг двенадцати микротрубок диаметром 7 мм.
Давление разрыва, бар
—
Трубка 7 - мин. 60; Трубка 14 - мин. 56 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Максимальное рекомендованное растягивающее усилие, H
—
Пакет - 5700; Трубка 7 - 250; Трубка 14 - 800 при 20 °С
Растягивающее усилие на разрыв, Н
—
Пакет - 7900; Трубка 7 - 450; Трубка 14 - 1200 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
Трубка 7 - 2500; Трубка 14 - 2000 при 20 °С
Толщина оболочки пакета, мм
—
0,6
Цвет оболочки пакета
—
оранжевый
Рекомендованный радиус изгиба, м
—
>2,5
Минимальный радиус изгиба, м
—
1,0
Материал
—
Полиэтилен ПЭ высокой плотности, первичной переработки
Габаритные размеры, мм
—
41,7х37,8 (условный диаметр 42,1)
Толщина стенки, мм
—
Трубка 7 - 1,5; Трубка 12 - 2,0
Внешний диаметр, мм
—
Трубка 7 - 7,0; Трубка 12 - 12,0
Внутренний диаметр, мм
—
Трубка 7 - 4,0; Трубка 12 - 8,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,57
Общий вес, кг
—
1220 (включая тару)
Стойкость к УФ излучению
—
3 года (в южно-европейском климате)
Цвет полос
—
Трубка 7 - красный, зеленый, синий, желтый, белый, серый, коричневый, фиолетовый, бирюзовый, черный, оранжевый, розовый; Трубка 14 - красный, зеленый, синий
Внутренняя поверхность
—
Оптимизированные скользящие ребра: Трубка 7 - 32; Трубка 14 - 60
Производственная длина на таре (2400х1200), м
—
1570
Пакеты микротрубок в грунт
Пакет микротрубок предназначен для прямой прокладки в грунт, состоящий из одной центральной микротрубки диаметром 14 мм и расположенных вокруг двенадцати микротрубок диаметром 7 мм.
Давление разрыва, бар
—
Трубка 7 - мин. 60; Трубка 14 - мин. 56 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Максимальное рекомендованное растягивающее усилие, H
—
Пакет - 4100; Трубка 7 - 250; Трубка 14 - 800 при 20 °С
Растягивающее усилие на разрыв, Н
—
Пакет - 5800; Трубка 7 - 450; Трубка 14 - 1200 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
Трубка 7 - 2500; Трубка 14 - 2000 при 20 °С
Толщина оболочки пакета, мм
—
0,6
Цвет оболочки пакета
—
оранжевый
Рекомендованный радиус изгиба, м
—
>2,5
Минимальный радиус изгиба, м
—
1,0
Материал
—
Полиэтилен ПЭ высокой плотности, первичной переработки
Габаритные размеры, мм
—
34,5х29 (условный диаметр 35,2)
Толщина стенки, мм
—
Трубка 7 - 1,5; Трубка 12 - 2,0
Внешний диаметр, мм
—
Трубка 7 - 7,0; Трубка 12 - 12,0
Внутренний диаметр, мм
—
Трубка 7 - 4,0; Трубка 12 - 8,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,46
Общий вес, кг
—
1600 (включая тару)
Стойкость к УФ излучению
—
3 года (в южно-европейском климате)
Цвет полос
—
Трубка 7 - красный, зеленый, синий, желтый, белый, серый, коричневый, фиолетовый, бирюзовый, черный, оранжевый, розовый; Трубка 14 - бесцветный
Внутренняя поверхность
—
Оптимизированные скользящие ребра: Трубка 7 - 32; Трубка 14 - 60
Производственная длина на таре (2400х1200), м
—
2650
Пакеты микротрубок в грунт
Пакет микротрубок предназначен для прямой прокладки в грунт, состоящий из одной центральной микротрубки диаметром 12 мм и расположенных вокруг восьми микротрубок диаметром 7 мм.
Давление разрыва, бар
—
Трубка 7 - мин. 60; Трубка 12 - мин. 56 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Максимальное рекомендованное растягивающее усилие, H
—
Пакет - 3100; Трубка 7 - 250; Трубка 12 - 700 при 20 °С
Растягивающее усилие на разрыв, Н
—
Пакет - 4000; Трубка 7 - 450; Трубка 12 - 1000 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
Для всех трубок 2500 при 20 °С
Толщина оболочки пакета, мм
—
0,6
Цвет оболочки пакета
—
оранжевый
Рекомендованный радиус изгиба, м
—
>2,5
Минимальный радиус изгиба, м
—
1,0
Материал
—
Полиэтилен ПЭ высокой плотности, первичной переработки
Габаритные размеры, мм
—
27,2х27,2
Толщина стенки, мм
—
Трубка 7 - 1,5; Трубка 12 - 2,0
Внешний диаметр, мм
—
Трубка 7 - 7,0; Трубка 12 - 12,0
Внутренний диаметр, мм
—
Трубка 7 - 4,0; Трубка 12 - 8,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,34
Общий вес, кг
—
1685 (включая тару)
Стойкость к УФ излучению
—
3 года (в южно-европейском климате)
Цвет полос
—
Трубка 7 - красный, зеленый, синий, желтый, белый, серый, коричневый, фиолетовый; Трубка 12 - бесцветный
Внутренняя поверхность
—
Оптимизированные скользящие ребра: Трубка 7 - 32; Трубка 12 - 55
Производственная длина на таре (2400х1200), м
—
4000

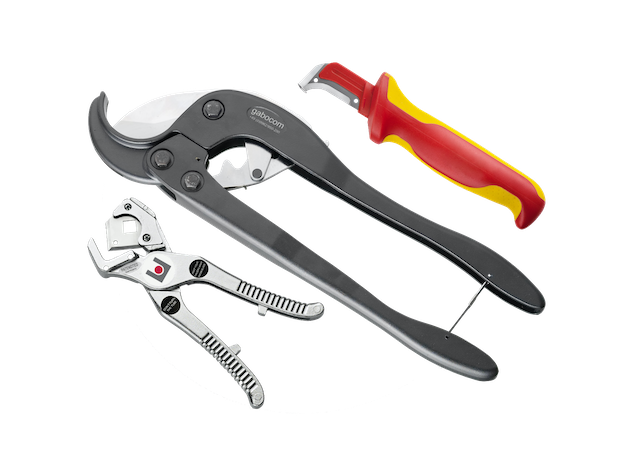

Аксессуары
Нож для резки единичной микротрубки.
Труборез с храповым механизмом для резки пакетов микротрубок.
Нож с пяткой для снятия оболочки пакета микротрубок.
Труборез с храповым механизмом для резки пакетов микротрубок.
Нож с пяткой для снятия оболочки пакета микротрубок.
Наименование
—
Speedpipe cutter - нож для микротрубки; Bundle cutter - труборез с храповым механизмом для пакета микротрубок; Sheath cutter with sliding guide - нож с пяткой для снятия оболочки пакета микротрубок
Код товара/Артикул
—
Speedpipe cutter - 1204; Bundle cutter - 3632; Sheath cutter with sliding guide - 1806
Аксессуары

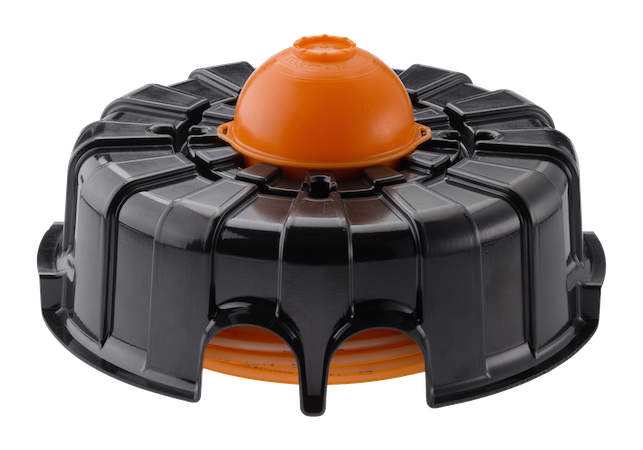

Бокс для хранения запасов микротрубки служит для временного хранения микротрубки предназначенной для дальнейшего подключения абонента/объекта. Рассчитан на хранение до 50 метров микротрубки 7х1,5 либо до 15 метров микротрубки 10х0,2. Бокс возможно закапывать. Для удобства обнаружения бокс может быть оборудован шаровым маркером 3М.
Наименование
—
speedpipe-Box
Высота, мм
—
105
Материал
—
Acrylnitril-Butadien-Styrol ABS
Количество в упаковке, шт
—
10
Производственная длина, м
—
50 - микротрубки 7х1,5; 15 - микротрубки 10х2,0
Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 8,0-12,0 мм. Данное решение подходит для строительства магистральных сетей, подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора.
Давление разрыва, бар
—
мин. 40 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
Е
MFI (в соответствии с DIN 8075)
—
макс. 30 %
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=150 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
1300 при 20 °С
Растягивающее усилие на разрыв, Н
—
1900 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
2000 при 20 °С
Производственная длина на таре (1200х700), м
—
1400
Рекомендуемый диаметр кабеля, мм
—
8,0 – 12,0
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
20x2,5
Толщина стенки, мм
—
2,5
Внешний диаметр, мм
—
20,0
Внутренний диаметр, мм
—
15,0
Номинальное давление, бар
—
10
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,132
Общий вес, кг
—
225 (включая тару)
Цвет полос
—
розовый с бесцветным
Внутренняя поверхность
—
90 оптимизированных скользящих ребер
Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 7,0-10,0 мм. Данное решение подходит для строительства магистральных сетей, подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора.
Давление разрыва, бар
—
мин. 45 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
Е
MFI (в соответствии с DIN 8075)
—
макс. 30 %
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Производственная длина на таре (1200х370), м
—
1200
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=120 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
900 при 20 °С
Растягивающее усилие на разрыв, Н
—
1400 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
1700 при 20 °С
Рекомендуемый диаметр кабеля, мм
—
7,0 – 10,0
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
16x2,0
Толщина стенки, мм
—
2,0
Внешний диаметр, мм
—
16,0
Внутренний диаметр, мм
—
12,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,084
Общий вес, кг
—
130 (включая тару)
Цвет полос
—
бирюзовый с бесцветным
Внутренняя поверхность
—
70 оптимизированных скользящих ребер
Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 4,0-6,5 мм. Данное решение подходит для строительства магистральных и городских сетей, подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора.
Давление разрыва, бар
—
мин. 56 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
Е
MFI (в соответствии с DIN 8075)
—
макс. 30 %
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Производственная длина на таре (1200х370), м
—
2000
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=100 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
700 при 20 °С
Растягивающее усилие на разрыв, Н
—
1000 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
2500 при 20 °С
Рекомендуемый диаметр кабеля, мм
—
4,0 – 6,5
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
12x2,0
Толщина стенки, мм
—
2,0
Внешний диаметр, мм
—
12,0
Внутренний диаметр, мм
—
8,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,060
Общий вес, кг
—
150 (включая тару)
Цвет полос
—
желто-зеленый
Внутренняя поверхность
—
55 оптимизированных скользящих ребер
Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 2,0-4,5 мм. Данное решение подходит для строительства городских сетей, подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора.
Давление разрыва, бар
—
мин. 60 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
Е
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Производственная длина на таре (1200х370), м
—
2500
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=65 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
450 при 20 °С
Растягивающее усилие на разрыв, Н
—
750 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
3500 при 20 °С
Рекомендуемый диаметр кабеля, мм
—
2,0 - 4,5
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
10x2,0
Толщина стенки, мм
—
2,0
Внешний диаметр, мм
—
10,0
Внутренний диаметр, мм
—
6,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,050
Общий вес, кг
—
155 (включая тару)
Цвет полос
—
розовый с бесцветным
Внутренняя поверхность
—
30 оптимизированных скользящих ребер
