Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 1,0-2,5 мм. Данное решение подходит для подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора. Микротрубка для прокладки непосредственно в грунт.
Давление разрыва, бар
—
мин. 60 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30%
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=65 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
250 при 20 °С
Растягивающее усилие на разрыв, Н
—
450 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
2500 при 20 °С
Производственная длина на таре (700х370), м
—
1250
Рекомендуемый диаметр кабеля, мм
—
1,0-2,5
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
7x1,5
Толщина стенки, мм
—
1,5
Внешний диаметр, мм
—
7,0
Внутренний диаметр, мм
—
4,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,030
Общий вес, кг
—
50 (включая тару)
Цвет полос
—
оранжевый с бесцветным
Внутренняя поверхность
—
32 оптимизированных скользящих ребра
Аксессуары

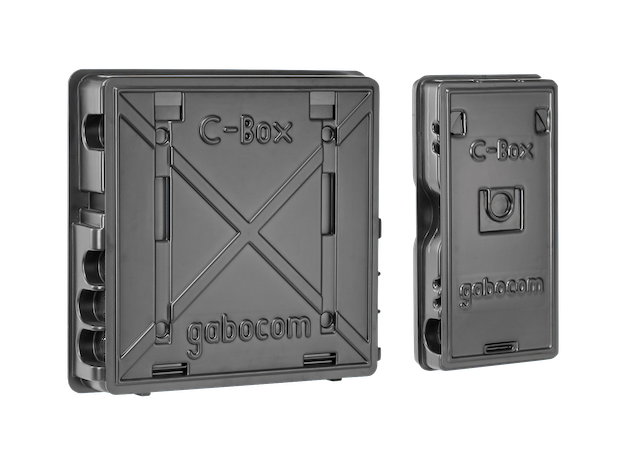

Кабельный бокс C-Box разработан для хранения запасов оптических кабелей.
Допустимая длина запасов кабеля, м
—
Typ A - 30; Typ B - 120
Габаритные размеры, мм
—
Typ A - 600×300×120; Typ B - 650×680×160
Микротрубки в грунт
Микротрубка предназначена для прокладки непосредственно в грунт и рассчитана для последующей задувки микрокабелей диаметром 5,0-8,5 мм. Данное решение подходит для строительства магистральных сетей, подключения небольших сельских населённых пунктов, а также для подключения абонентов частного сектора.
Давление разрыва, бар
—
мин. 50 при 20 °С
Пожаростойкость (DIN EN 13501-1)
—
E
MFI (в соответствии с DIN 8075)
—
макс. 30 %
Однородность
—
без воздушных включений и посторонних веществ < 0.02 мм²
Предел прочности внутреннего давления до разрыва (в соответствии с DIN 16874)
—
Sigma 4,0 Н/мм² в течение 170 ч при 80°С
Производственная длина на таре (1200х370), м
—
1500
Минимальный радиус изгиба (в соответствии с DIN EN 61386-24), мм
—
принудительный изгиб: R=100 свободный изгиб: R = 10 наружных диаметров микротрубки
Максимальное рекомендованное растягивающее усилие, H
—
800 при 20 °С
Растягивающее усилие на разрыв, Н
—
1200 при 20 °С
Максимальное давление (в соответствии с DIN EN 61386-24), H
—
2000 при 20 °С
Рекомендуемый диаметр кабеля, мм
—
5,0-8,5
Материал
—
Полиэтилен ПЭ
Габаритные размеры, мм
—
14х2,0
Толщина стенки, мм
—
2,0
Внешний диаметр, мм
—
14,0
Внутренний диаметр, мм
—
10,0
Номинальное давление, бар
—
16
Температура транспортировки и хранения, °С
—
от -40 до +70
Температура прокладки и монтажа, °С
—
от -10 до +50
Рабочая температура, °С
—
от -40 до +70
Вес, кг/м
—
0,074
Общий вес, кг
—
140 (включая тару)
Цвет полос
—
оранжевый с бесцветным
Внутренняя поверхность
—
60 оптимизированных скользящих ребер
Ремонтные комплекты

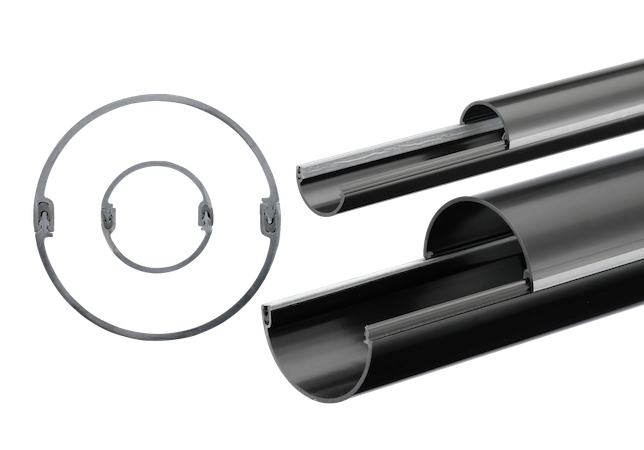

Труба ремонтная KKHR 50, предназначена для восстановления поврежденного участка трубы или для соединения двух защитных полиэтиленовых труб с проложенным кабелем внутри.
Наименование
—
KKHR 50
Длина, мм
—
2000
Давление, бар
—
0,5, (постоянное газо- водонепроницаемое),10 в течение 30 минут. Мастика (прилагается в комплекте) должна использоваться в соответствии с инструкцией по установке
Материал
—
PolyVinylChlorid - Unplastinized PVC-U
Толщина стенки, мм
—
2,4
Исполнение
—
Состоит из двух половин и мастики, которая наносится на места соединения. После монтажа образуют единую трубу.
Количество в упаковке, шт
—
3
Ремонтные комплекты
Труба ремонтная KKHR 40, предназначена для восстановления поврежденного участка трубы или для соединения двух защитных полиэтиленовых труб с проложенным кабелем внутри.
Наименование
—
KKHR 40
Длина, мм
—
2000
Давление, бар
—
0,5, (постоянное газо- водонепроницаемое),10 в течение 30 минут. Мастика (прилагается в комплекте) должна использоваться в соответствии с инструкцией по установке
Материал
—
PolyVinylChlorid - Unplastinized PVC-U
Толщина стенки, мм
—
1,9
Исполнение
—
Состоит из двух половин и мастики, которая наносится на места соединения. После монтажа образуют единую трубу.
Количество в упаковке, шт
—
2
Ремонтные комплекты
Труба ремонтная KKHR 32, предназначена для восстановления поврежденного участка трубы или для соединения двух защитных полиэтиленовых труб с проложенным кабелем внутри.
Наименование
—
KKHR 32
Длина, мм
—
2000
Давление, бар
—
0,5, (постоянное газо- водонепроницаемое),10 в течение 30 минут. Мастика (прилагается в комплекте) должна использоваться в соответствии с инструкцией по установке
Материал
—
PolyVinylChlorid - Unplastinized PVC-U
Толщина стенки, мм
—
1,8
Исполнение
—
Состоит из двух половин и мастики, которая наносится на места соединения. После монтажа образуют единую трубу.
Количество в упаковке, шт
—
2
Аксессуары

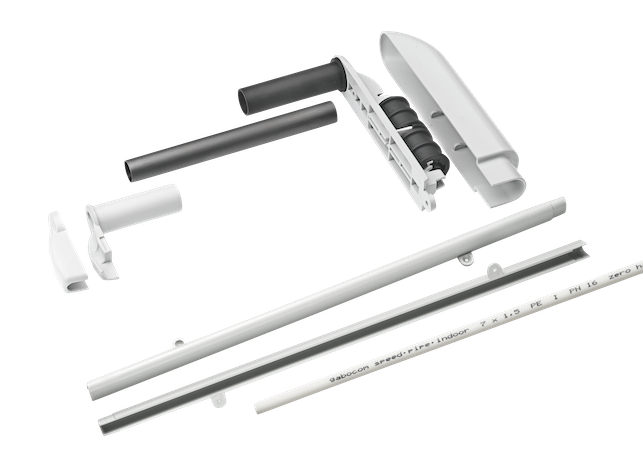

С помощью HEO 7 может быть реализован ввод в дом микротрубки 7x1,5 в здание без подвала. HEO 7 можно использовать при максимальной толщине стены 560мм.
Наименование
—
HEO 7
Давление, бар
—
Продольный газовый упор 0,5
Допустимая нагрузка соединительных зажимов, N
—
мин. 750, N
Материал внутренней части
—
Polyamid PA flame retardant
Без галогена (DIN EN 60684-2),%
—
< 0,02
Пожаростойкость (DIN EN 13501-1)
—
B s2 d0
Материал внешней части
—
Акрилэфир-стирол-акрилнитрил ASA
Размеры, мм
—
Микротрубка 7х1,5, Микрокабель 0,8 – 2,7
Радиус изгиба трубы, мм
—
Внутренний радиус 20, Внешний радиус 25
Растягивающее усилие микротрубки, H
—
мин. 70
Класс защиты IP
—
Защита от влаги и пыли 65
Максимально допустимая растягивающая нагрузка на микрокабель, H
—
мин. 20
Аксессуары

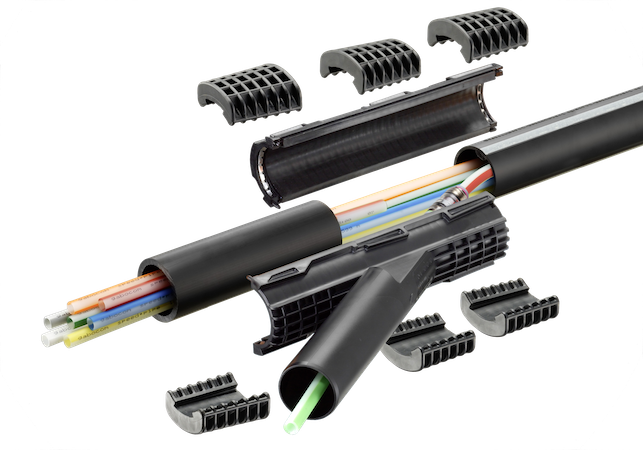

Разветвительная муфта HRMA предназначена ответвления трубы от основной трассы для кабелей или микротрубок без необходимости установки колодцев.
Давление, бар
—
0,5
Сила фиксации клиновых зажимов, H
—
мин. 1550
Диаметр 1, мм
—
32; 40; 50; 110
Диаметр 2, мм
—
32; 40; 50
Угол отклонения, градус
—
30 и 90
Растягивающая нагрузка, Н
—
HRMA 32 / 32 - 30° мин. 1300; HRMA 40 / 32 - 30° - мин. 1300; HRMA 50 / 32 - 30° - мин. 1300; HRMA 50 / 50 - 30° - мин. 1500; HRMA 110 / 50 - 30° - мин. 1500; HRMA 40 / 40 - 90° - мин. 1500; HRMA 50 / 50 - 90° - мин. 1500
Материал
—
PolyVinylChlorid - Unplastinized PVC-U
Количество в упаковке, шт
—
6
Фитинги для трубы 110 мм

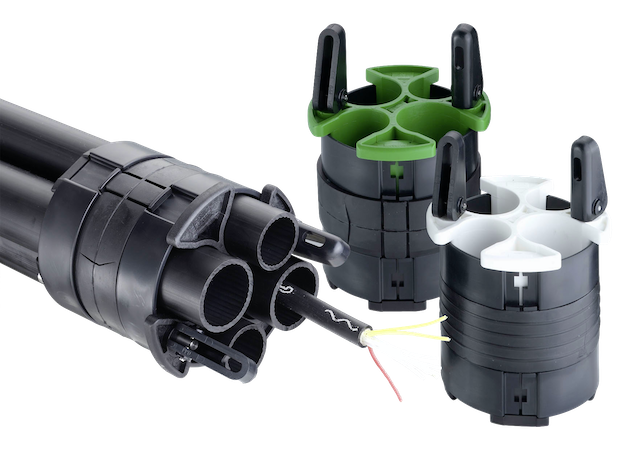

Делимая, уплотнительная и фиксирующая заглушка AdSe-t служит для герметизации и фиксации труб 32 и 40 мм в трубе 110 мм.
Высота, мм
—
156
Допустимый диаметр кабеля, мм
—
2x32 + 2x40
Давление, бар
—
0,5
Материал
—
Полиэтилен (PolyEthylen) PE
Количество в упаковке, шт
—
20
Фитинги для трубы 110 мм

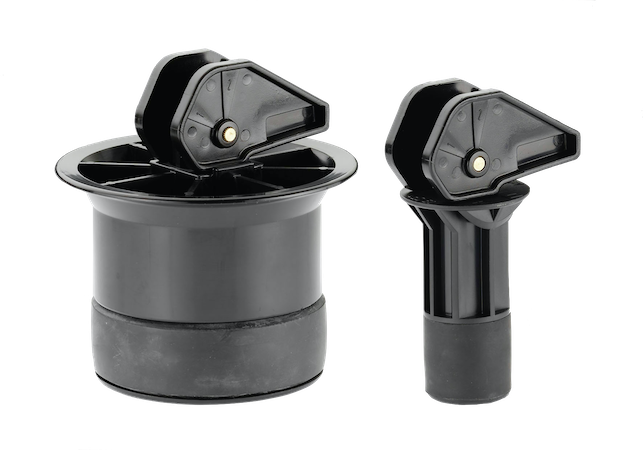

Герметизирующая заглушка AdS обеспечивает защиту от попадания в канал газа и воды.
Давление, бар
—
0,5
Материал
—
PolyOxyMethylen POM
Количество в упаковке, шт
—
18
