Оптические кросс-муфты МКО
Арт. 130408-00202
Оптическая кросс-муфта МКО-Д3-СМ3 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра в сетях FTTH.
Наименование
—
Муфта-кросс МКО-Д3/СМ3-4/4SC-4SC-4SC/APC-4SC/APC ССД
Класс защиты IP
—
68
Рабочая температура, °C
—
от -60 до +70
Количество оптических адаптеров
—
4 SC (общее количество разъемных соединений за счет использования сплиттерных модулей СМ3 1/4 - 20)
Габариты, мм
—
488х215 (Ø корпуса)
Общее количество сварок
—
48
Количество и размер кабельных вводов
—
круглый ступенчатый, до 16 мм - 8 шт.;
овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт.
овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.
Типы кассет
—
К-24 и К4-Л2
Количество мест под установку сплиттеров
—
4 (для сплиттерных модулей СМ3)
Исполнение
—
Купольная
Конструкция
—
Муфта с внутренним кроссом и местом для установки сплиттерных модулей СМ3. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ.
Вес оборудования, кг
—
2,5
Код товара/Артикул
—
130408-00202
Комплектация
—
Корпус - 1 шт.;
Адаптеры SC/APC - 4 шт.;
Пигтейлы SC/APC - 4 шт.;
КДЗС 4525 - 20 шт.;
Комплект монтажный - 1 шт.
Адаптеры SC/APC - 4 шт.;
Пигтейлы SC/APC - 4 шт.;
КДЗС 4525 - 20 шт.;
Комплект монтажный - 1 шт.

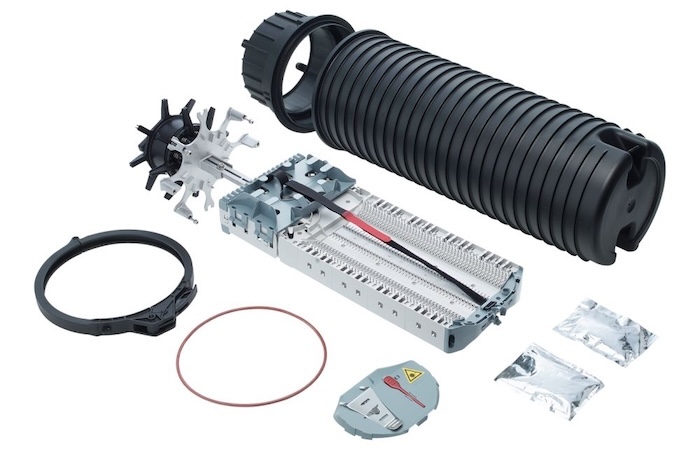

Оптические муфты SYNO
Арт. R812552; R812555
Серия муфт SYNO Dome Closure предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для "холодной" герметизации и проста в монтаже в целом.
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Наименование
—
SYNO-D25/70-V-STP/96 - с клапаном под закачку воздуха; SYNO-D25/70-N-STP/96 - без клапана
Класс защиты IP
—
68
Габариты, мм
—
850х250 (Ø корпуса) х 280 (Ø кольцевого зажима)
Количество слотов под кассеты
—
2х48
Общее количество сварок
—
до 1152
Количество и размер кабельных вводов
—
Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
Типы кассет
—
1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 96 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Материал
—
PP (polypropylene)
Исполнение
—
Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана
Конструкция
—
Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 48 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм
Код товара/Артикул
—
812552 - с клапаном; 812555 - без клапана
Оптические муфты SYNO

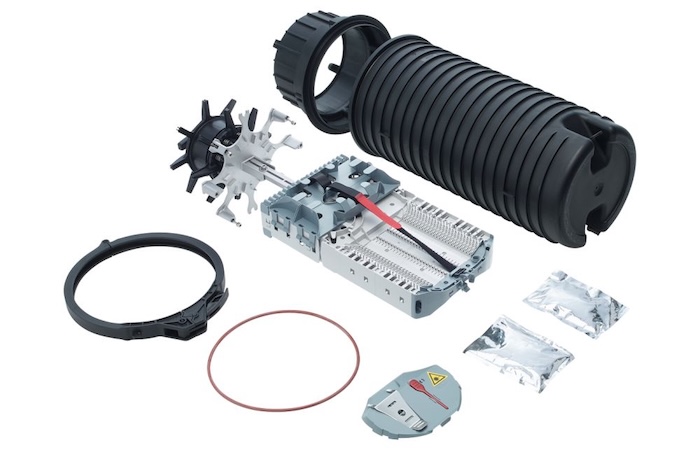

Арт. R812551; R812554
Серия муфт SYNO Dome Closure предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для "холодной" герметизации и проста в монтаже в целом.
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Наименование
—
SYNO-D25/50-V-STP/48 - с клапаном под закачку воздуха; SYNO-D25/50-N-STP/48 - без клапана
Класс защиты IP
—
68
Габариты, мм
—
700х250 (Ø корпуса) х 280 (Ø кольцевого зажима)
Количество слотов под кассеты
—
2х24
Общее количество сварок
—
до 576
Количество и размер кабельных вводов
—
Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
Типы кассет
—
1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 48 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Материал
—
PP (polypropylene)
Исполнение
—
Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана
Конструкция
—
Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 24 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм
Код товара/Артикул
—
812551 - с клапаном; 812554 - без клапана

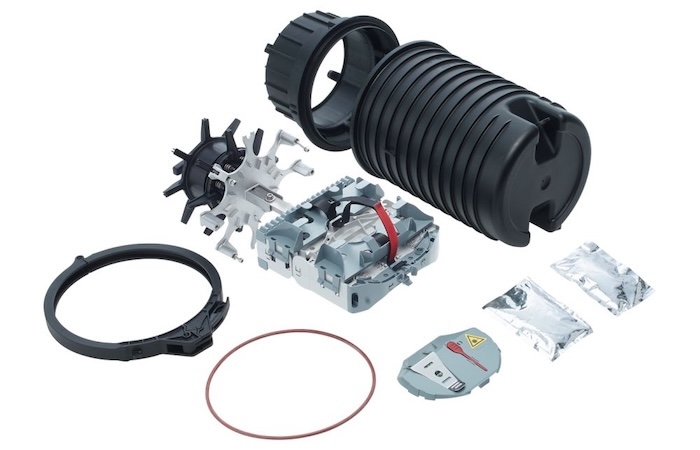

Оптические муфты SYNO
Арт. R812550; R812553
Серия муфт SYNO Dome Closure предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для "холодной" герметизации и проста в монтаже в целом.
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Емкость муфт данной серии составляет от 144 до 1152 сварок, кабельные вводы рассчитаны для ввода кабелей от 2 до 28 мм и микротрубок от 5 до 14 мм (альтернатива уличному телекоммуникационному оптическому шкафу).
Наименование
—
SYNO-D25/35-V-STP/24 - с клапаном под закачку воздуха; SYNO-D25/35-N-STP/24 - без клапана
Класс защиты IP
—
68
Габариты, мм
—
520х250 (Ø корпуса) х 280 (Ø кольцевого зажима)
Количество слотов под кассеты
—
2х12
Общее количество сварок
—
до 288
Количество и размер кабельных вводов
—
Муфта имеет 8 независимых сегментов под установку кабельных вводов, представленных ниже:
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
1. SYNO-D25-SGB-1x25-28mm - кабельный ввод для ввода 1 кабеля диамтером 25-28 мм;
2. SYNO-D25-SGB-1x20-25mm - кабельный ввод для ввода 1 кабеля диаметром 20-25 мм;
3. SYNO-D25-SGB-1x12-21mm - кабельный ввод для ввода 1 кабеля диаметром 12-21 мм;
4. SYNO-D25-SGB-2x7-14mm - кабельный ввод для ввода 2 кабелей/микротрубок диаметром 7-14 мм;
5. SYNO-D25-SGB-4x5-10mm - кабельный ввод для ввода 4 кабелей/микротрубок диаметром 5-10 мм;
6. SYNO-D25-SGB-8x3-5mm - кабельный ввод для ввода 8 кабелей диаметром 3-5 мм;
7. SYNO-D25-SGB-16x2-3mm - кабельный ввод для ввода 16 кабелей диаметром 2-3 мм;
8. SYNO-D25-SGB-BLIND - заглушка.
Типы кассет
—
1. Single Circuit Splice Tray for 12 HS splices - Кассета на 12 КДЗС;
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
2. Single Element Splice Tray for 24 HS splices - Кассета на 24 КДЗС;
3. Splitter Tray SCM grey - Кассета в сером цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
4. Splitter Tray SCM black - Кассета в черном цвете для установки сплиттера до 2:32 размерами 80х16х7 мм и 2-х КДЗС;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 24 с максимальным делением 2:32 и размером 80х16х7 мм (при использовании кассет Splitter Tray SCM grey/black), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Материал
—
PP (polypropylene)
Исполнение
—
Данный тип муфты предусматривает исполнение с клапаном под закачку воздуха и без клапана
Конструкция
—
Тупиковая муфта. Имеет двухсторонний кабельный органайзер для установки до 12 кассет с каждой стороны. Имеет 8 независимых секторов под установку кабельных вводов. Кабельные вводы в свою очередь выбираются из текущей задачи как под кабели диаметром от 2 до 28 мм, так и под микротрубки диаметром от 5 до 14 мм
Код товара/Артикул
—
812550 - с клапаном; 812553 - без клапана

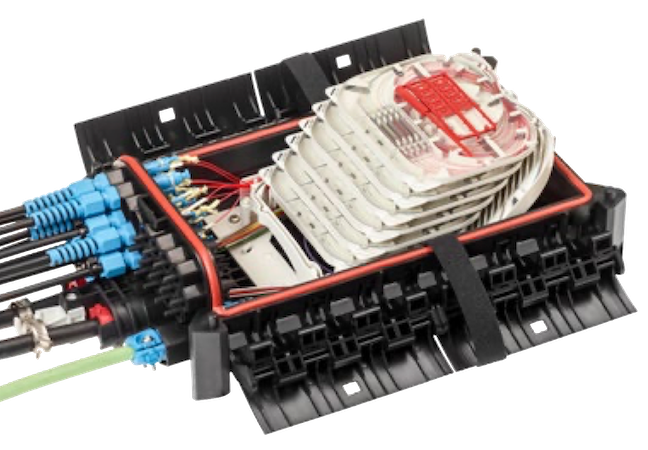

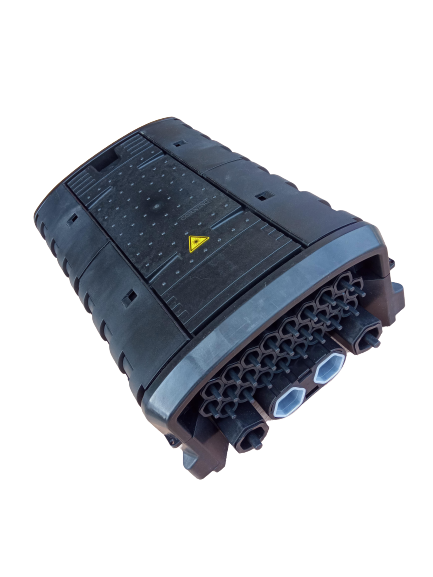

Оптические муфты BPEO
Арт. UU007740473
Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Наименование
—

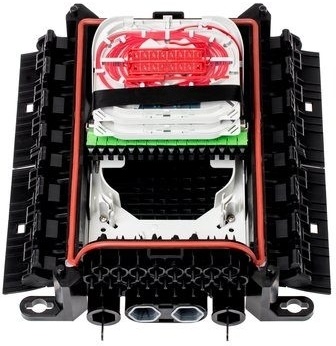

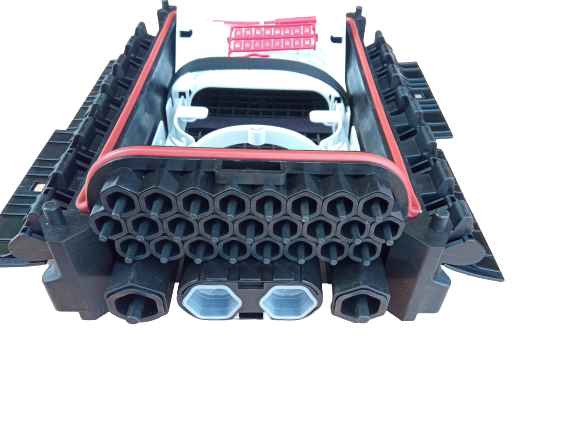

BPEO-S1.5-FDP-DROP
Размеры, мм
—
Длина - 382; Ширина - 204; Глубина - 120
Класс защиты IP
—
68 (56 в светло-сером исполнении для установки внутри зданий)
Количество слотов под кассеты
—
12
Общее количество сварок
—
144/288 (кассеты 5 мм на 12 сварок/кассеты высокой плотности 5 мм на 24 сварки)

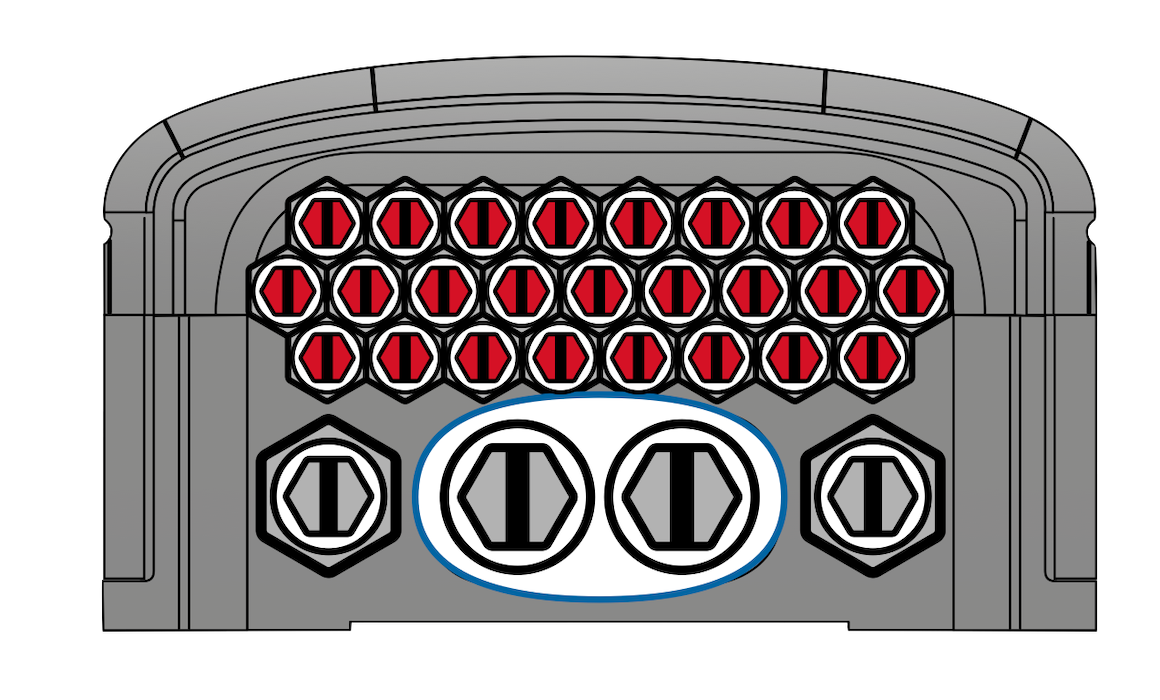

Количество и размер кабельных вводов
—
ECAM D18 - 1 шт. (овальный ввод под кабель диаметром 6-18 мм);
ECAM S7 - 25 шт. (ввод под кабель диаметром 3-7 мм);
Вместо овального ввода ECAM D18 есть возможность установить два ввода ECAM S12 (ввод под кабель диаметром 4-12 мм).
ECAM S7 - 25 шт. (ввод под кабель диаметром 3-7 мм);
Вместо овального ввода ECAM D18 есть возможность установить два ввода ECAM S12 (ввод под кабель диаметром 4-12 мм).
Типы кассет
—
BPEO-UZ-12 - кассета 5 мм на 12 сварок;
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 24 (при использовании кассет BPEO-UZ-2PLC), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Объем, л
—
5,6
Исполнение
—
Применяется на абонентской сети для разветвления множества маловолоконных кабелей. При использовании внутри зданий используются муфты в светло-сером цвете.
Конструкция
—
FDP-DROP (Fiber Distribution Point for Drop cables)
Рабочая температура, °С
—
от -40 до +65
Количество в упаковке, шт
—
1
Код товара/Артикул
—
UU007740473
Оптические муфты BPEO
Арт. UU004973481
Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Наименование
—
BPEO-S1.5-FDP-Branch
Размеры, мм
—
Длина - 382; Ширина - 204; Глубина - 120
Класс защиты IP
—
68 (56 в светло-сером исполнении для установки внутри зданий)
Количество слотов под кассеты
—
12
Общее количество сварок
—
144/288 (кассеты 5 мм на 12 сварок/кассеты высокой плотности 5 мм на 24 сварки)
Количество и размер кабельных вводов
—
ECAM D18 - 1 шт. (овальный ввод под кабель диаметром 6-18 мм);
ECAM S9.5 - 13 шт. (ввод под кабель диаметром 3,5-9,5 мм);
ECAM S18 - 2 шт. (ввод под кабель диаметром 5-18 мм);
Вместо овального ввода ECAM D18 есть возможность установить два ввода ECAM S12 (ввод под кабель диаметром 4-12 мм).
ECAM S9.5 - 13 шт. (ввод под кабель диаметром 3,5-9,5 мм);
ECAM S18 - 2 шт. (ввод под кабель диаметром 5-18 мм);
Вместо овального ввода ECAM D18 есть возможность установить два ввода ECAM S12 (ввод под кабель диаметром 4-12 мм).
Типы кассет
—
BPEO-UZ-12 - кассета 5 мм на 12 сварок;
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 24 (при использовании кассет BPEO-UZ-2PLC), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Объем, л
—
5,6
Исполнение
—
Применяется на распределительной/абонентской сети для разветвления нескольких кабелей. При использовании внутри зданий используются муфты в светло-сером цвете.
Конструкция
—
FDP-Branch (Fiber Distribution Point for branch cables)
Рабочая температура, °С
—
от -40 до +65
Количество в упаковке, шт
—
1
Код товара/Артикул
—
UU004973481
Оптические муфты BPEO
Арт. FQ100068243
Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Наименование
—

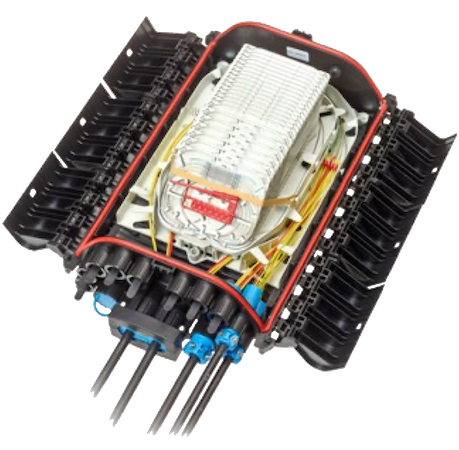

BPEO-S2-BDP
Размеры, мм
—
Длина - 520; ширина - 341; Глубина - 149 (154 с учетом крепления на стену, 178 с учетом крепления на опору/стену)
Класс защиты IP
—
68
Количество слотов под кассеты
—
28
Общее количество сварок
—
336/672 (кассеты 5 мм на 12 сварок/кассеты высокой плотности 5 мм на 24 сварки)
Количество и размер кабельных вводов
—
ECAM D20 - 1 шт. (овальный ввод под кабель диаметром 5-20 мм);
ECAM S12 - 16 шт. (ввод под кабель диаметром 4-12 мм);
Вместо овального ввода ECAM D20 есть возможность установить два ввода ECAM S12, в этом случае количество ECAM S12 составит 18 шт.
ECAM S12 - 16 шт. (ввод под кабель диаметром 4-12 мм);
Вместо овального ввода ECAM D20 есть возможность установить два ввода ECAM S12, в этом случае количество ECAM S12 составит 18 шт.
Типы кассет
—
BPEO-UZ-12 - кассета 5 мм на 12 сварок;
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 56 (при использовании кассет BPEO-UZ-2PLC), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Объем, л
—
17,3
Исполнение
—
Применяется на распределительной и абонентской сетях для разветвления большого количества кабелей
Конструкция
—
BDP (Branch Distribution Point)
Количество в упаковке, шт
—
1
Код товара/Артикул
—
FQ100068243
Оптические муфты BPEO
Арт. FQ100068235
Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Наименование
—

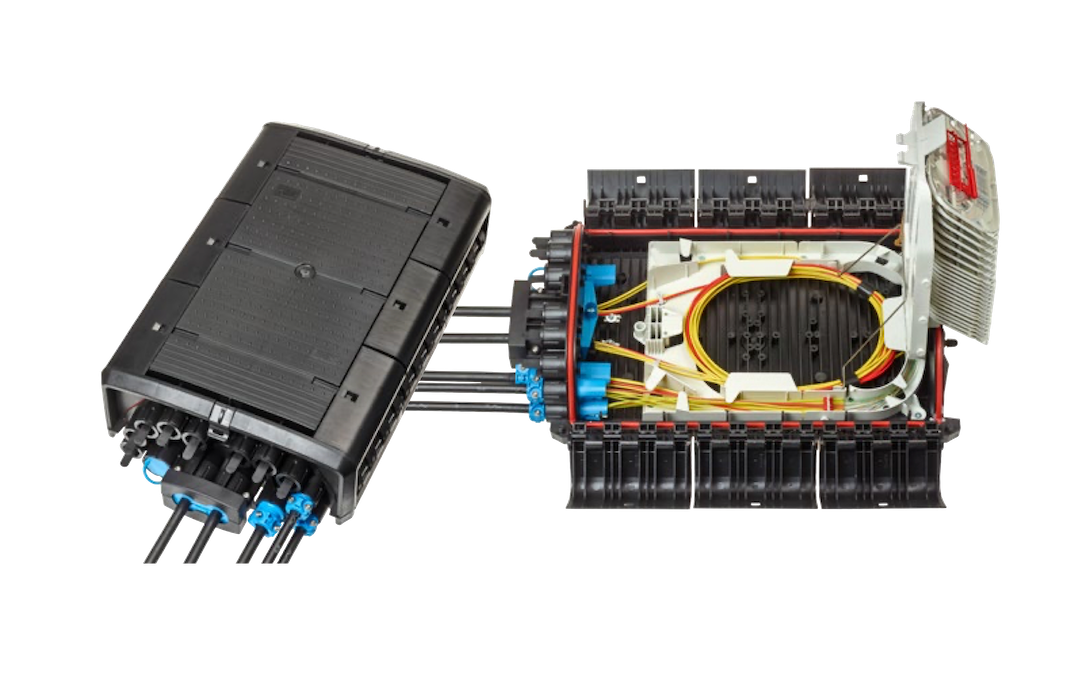

BPEO-S2-EDP
Размеры, мм
—
Длина - 520; ширина - 341; Глубина - 149 (154 с учетом крепления на стену, 178 с учетом крепления на опору/стену)
Класс защиты IP
—
68
Количество слотов под кассеты
—
28
Общее количество сварок
—
336/672 (кассеты 5 мм на 12 сварок/кассеты высокой плотности 5 мм на 24 сварки)
Количество и размер кабельных вводов
—
ECAM D27 - 1 шт. (овальный ввод под кабель диаметром 5-27 мм);
ECAM S18 - 2 шт. (ввод под кабель диаметром 5-18 мм);
ECAM S12 - 10 шт. (ввод под кабель диаметром 4-12 мм);
Вместо овального ввода ECAM D27 есть возможность установить два ввода ECAM S18, в этом случае общее количество ECAM S18 будет равно 4.
ECAM S18 - 2 шт. (ввод под кабель диаметром 5-18 мм);
ECAM S12 - 10 шт. (ввод под кабель диаметром 4-12 мм);
Вместо овального ввода ECAM D27 есть возможность установить два ввода ECAM S18, в этом случае общее количество ECAM S18 будет равно 4.
Типы кассет
—
BPEO-UZ-12 - кассета 5 мм на 12 сварок;
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 56 (при использовании кассет BPEO-UZ-2PLC), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Объем, л
—
17,3
Исполнение
—
Применяется на распределительной сети для разветвления большого количества кабелей
Конструкция
—
EDP (End Distribution Point)
Количество в упаковке, шт
—
1
Код товара/Артикул
—
FQ100068235
Оптические муфты BPEO
Арт. FQ100068227
Серия муфт BPEO предназначена для соединения волоконно-оптических кабелей, не требует специального инструмента для герметизации и проста в монтаже в целом.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Муфты данной серии используются в основном при строительстве сетей FTTH в многоволоконных узлах.
Наименование
—

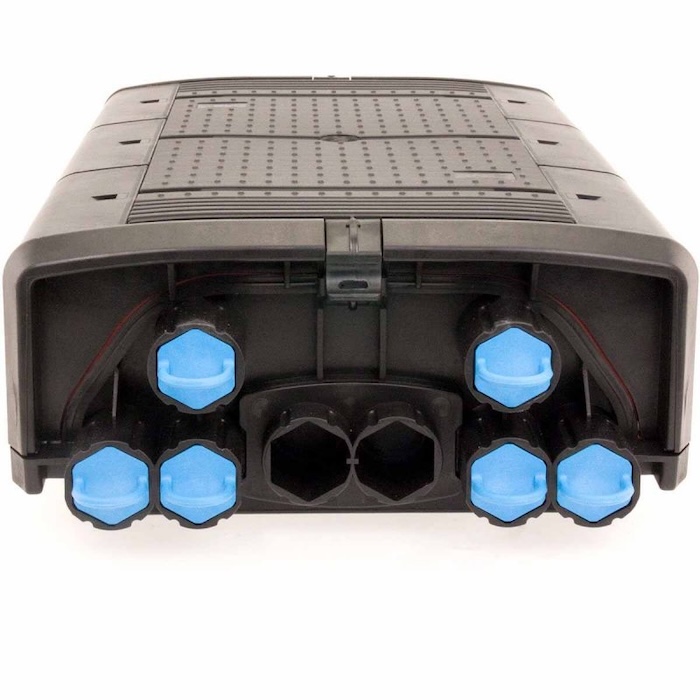

BPEO-S2-CDP
Размеры, мм
—
Длина - 520; ширина - 341; Глубина - 149 (154 с учетом крепления на стену, 178 с учетом крепления на опору/стену)
Класс защиты IP
—
68
Количество слотов под кассеты
—
28
Общее количество сварок
—
336/672 (кассеты 5 мм на 12 сварок/кассеты высокой плотности 5 мм на 24 сварки)
Количество и размер кабельных вводов
—
ECAM D27 - 1 шт. (овальный ввод под кабель диаметром 5-27 мм);
ECAM S18 - 6 шт. (ввод под кабель диаметром 5-18 мм);
Вместо овального ввода ECAM D27 есть возможность установить два ввода ECAM S18, в этом случае общее количество ECAM S18 будет равно 8.
ECAM S18 - 6 шт. (ввод под кабель диаметром 5-18 мм);
Вместо овального ввода ECAM D27 есть возможность установить два ввода ECAM S18, в этом случае общее количество ECAM S18 будет равно 8.
Типы кассет
—
BPEO-UZ-12 - кассета 5 мм на 12 сварок;
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
BPEO-UZ-1PLC - кассета 5 мм на 9 сварок и 1 сплиттер PLC;
BPEO-UZ-2PLC - кассета 5 мм на 6 сварок и 2 сплиттера PLC;
BPEO-BZ-24 - кассета 5 мм на 24 сварки;
(другие типы кассет возможно заказать после консультации с менеджером).
Количество мест под установку сплиттеров
—
до 56 (при использовании кассет BPEO-UZ-2PLC), при расчете числа сплиттеров и их деления необходимо учитывать количество сварок внутри кассеты.
Объем, л
—
17,3
Исполнение
—
Применяется на магистральной/распределительной сети для разветвления небольшого количества кабелей с большим количеством волокон
Конструкция
—
CDP (Cable Distribution Point)
Количество в упаковке, шт
—
1
Код товара/Артикул
—
FQ100068227
Оптические патчкорды
Арт. R832981; R832982; R832983; R832984; R832985
Оптический патчкорд LC-QR Uniboot/UPC-LC-QR Uniboot/UPC, дуплекс, с многомодовым волокном стандарта ОМ3 предназначен для коммутации оборудования, оптических линков в оптических распределительных устройствах. QR (quick release) - это специальный фиксатор-хвостовик, разработанный компанией R&M для быстрого и легкого извлечения коннектора.
Наименование
—
Patch cord FO, LC-QR Uniboot PC/UPC Grade Am - LC-QR Uniboot PC/UPC Grade Am, Multimode OM3 (G50), Simplex 1.4mm, FRLSZH, (1; 2; 3; 5; 10)m
Длина, м
—
1; 2; 3; 5; 10
Тип патчкорда
—
Duplex в виде "восьмерки"
Диаметр оптического волокна
—
G50/125 мкм
Тип коннектора (A)
—
LC-QR Uniboot
Тип коннектора (B)
—
LC-QR Uniboot
Тип полировки коннектора (A)
—
UPC
Тип полировки коннектора (B)
—
UPC
Цвет коннектора (A)
—
Черный/бирюзовый (black/turquoise)
Цвет коннектора (B)
—
Черный/бирюзовый (black/turquoise)
Класс защиты IP
—
IP20
Соответствие стандарту
—
LC connector в соответсвии с IEC 61754-20
Характеристики оболочки
—
Не поддерживающая горение, безгалогенная
Диаметр кабеля, мм
—
2 х 1,4 (кабель "восьмеркой")
Материал оболочки
—
FRLSZH
Цвет оболочки
—
Бирюзовый
Количество в упаковке, шт
—
1
Стандарт оптического волокна
—
ОМ3
Тип оптического волокна
—
Многомодовое
Код товара/Артикул
—
R832981 - 1 м; R832982 - 2 м; R832983 - 3 м; R832984 - 5 м; R832985 - 10 м
